加拿大Photon ect生产的 HyperCube™高光谱滤相机波器可提供可见光、近红外和短波红外范围的光谱和空间信息，因此也是一种高光谱相机滤波器，该高光谱滤波器的波长分辨率<0.5nm(FWHM/8)。高光谱成像模块HYPERCUBE的最大扫描速度为单波长150 ms，快速高效，本质上是一种高光谱成像滤波器。
所属品牌： 加拿大Photon etc
应用类型：
产品型号：HyperCube
负责人：陈工
联系电话：13418906712
电子邮箱：chenpeng@welloptics.cn
HyperCube高光谱相机滤光器，400~1620nm，波长分辨率<0.5nm
加拿大Photon ect生产的 HyperCube™高光谱滤波器可提供400 nm~1620 nm范围内的光谱和空间信息, 波长分辨率<0.5nm，这种高光谱相机滤波器也叫做高光谱成像滤波器，可快速绘制光致发光、电致发光、荧光等图像，显示反射率和透射率等参数，是一种高效率的400~1620nm高光谱滤波器。
Photon ect的HyperCube高光谱相机滤光器可进行样品生长和降解的研究。例如下图表示钙钛矿晶体的光致发光中心波长在770nm的黑白和假色图，以及分别对应的高光谱数据。

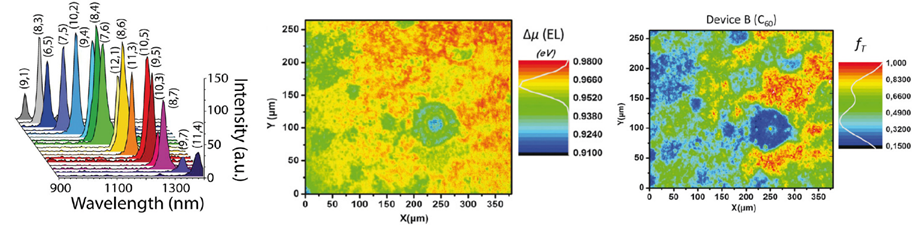

高光谱成像模块HYPERCUBE能用于多路复用系统，如左下图所示，透明玻璃上的碳纳米管显示出17种假色图样，分别对应17种波长。
HyperCube高光谱相机滤光器可以不均匀材质的缺陷识别。中下图代表了钙钛矿分子用C60作为电子传输层，C60电致发光分裂衍生的准费米能级的完全映射；右下图代表了当前传输效率的映射。
可以集成为正放置（左下图）或倒放置（右下图）的显微镜系统：
高光谱相机滤波器可用于细胞标记。如下A图表示60nm的金纳米颗粒标记的人类乳腺癌细胞的暗场图像，B图表示60nm的金纳米颗粒标记的人类乳腺癌细胞在550nm处的图像，C图表示乳腺癌细胞的图像，D图表示金纳米颗粒在不同区域的光谱。
加拿大Photon ect的高光谱滤波器规格：
|
|
VIS-SWIR型号 400~1620nm |
|
|
光学规格 |
VIS 400~1000nm |
SWIR 900~1620nm |
|
光学分辨率（FWHM） |
< 2 nm |
< 4 nm |
|
光谱通道 |
连续可调 |
|
|
空间分辨率 |
亚微米（受显微镜物镜限制） |
|
|
相机 |
由客户提供-品牌和型号需要兼容 |
|
|
显微镜 |
由客户提供-品牌和型号需要兼容 |
|
|
波长分辨率精度 |
<0.5nm（FWHM/8） |
|
|
最大扫描速度 |
单波长150 ms |
|
|
视频模式 |
过滤和非过滤的可视化图像 |
|
|
数据处理 |
空间滤波，数据统计，光谱提取，数据归一化，光谱标定 |
|
|
高光谱数据格式 |
HDF5，FITS |
|
|
软件配置 |
电脑（Windows 10-64 bits）,PHySpec™控制分析软件（含电脑） |
|
|
尺寸 |
550cm×300cm×450cm |
|
|
重量 |
18.5 kg |
|
|
工作温度 |
10-40℃ |
|
|
存储温度 |
0-50℃ |
|
|
电源配置 |
120VAC/1A/60Hz、230VAC/1A/50Hz |
|
|
备注 |
其他光谱规格可以定制； 物镜、辐射荧光过滤器、照明模块由客户提供 |
|
Photon ect的高光谱相机滤波器特点：
-围包含可见光、近红外、短波长红外范围（400~1620nm）
-易于集成
-无损伤分析样品
-可定制
-波长分辨率<0.5nm
HyperCube高光谱相机滤光器应用：
-生物化学和纳米传感器（单壁碳纳米管的多路复用或近红外染料或荧光）
-金纳米粒子暗场成像
-钙钛矿（CIS）、铜铟镓硒（CIGS）、硅（Si）、碳化硅（SiC）等光谱和空间分析
-同侧光谱分析
- GaAs准费米能级映射
