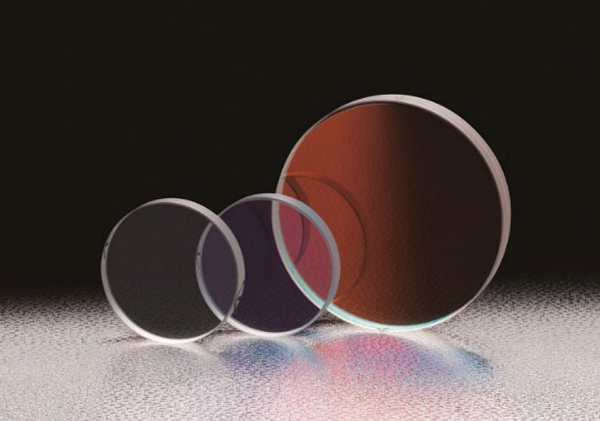

激光谱线反射镜TFM是为特定激光波长优化设计的高反射率反射镜，SIGMAKOKI激光线电介质膜反射镜使用多层电介质膜技术制造，能够在指定的波长范围内实现高反射率。TFM系列激光线反射镜设计用于1064nm,532nm,266nm和193nm等波长，反射率＞99.5%，损伤阈值20J/cm2，这款Nd:YAG激光线反射镜具备不易损伤，高反射率和损失小的特点。西格玛光机TFM激光谱线反射镜可以适用于激光光束的多次反射的光路中，还可以承受大功率激光的连续照射，因此，可称为高功率激光线反射镜和OptoSigma激光谱线多层电介质膜平面反射镜。
所属品牌： 日本OptoSigma
应用类型：
产品型号：TFM-50C05-157，TFM-25.4C05-193，TFM-50C08-248，TFM-25.4C05-532，TFM-25.4C05-1064
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
1064nm,532nm,266nm,193nm，＞99.5%，激光谱线反射镜TFM
日本SigmaKoki（西格玛光机）提供的激光谱线多层电介质膜平面反射镜TFM系列设计用于特定波长的高反射率光学元件，这些西格玛光机TFM激光谱线反射镜广泛应用于各种激光系统中，以提供高效、稳定的反射性能，是一款具有极高的反射率的激光线电介质膜反射镜。
- 由于具有高反射率，连续使用几个反射镜反射后，损失也很小，可以适用于激光光束的多次反射的光路中。
- 激光线电介质膜反射镜由于使用多层电介质膜，反射镜面不易损伤，可以清洁。
- 使用吸收小的电介质膜，可以承受大功率激光的连续照射。
西格玛光机SigmaKoki激光谱线反射镜TFM共同指标：
|
材质 |
BK7（仅TFM-157 CaF2结晶） |
|
镀膜 |
多层电介质膜 |
|
入射角度 |
45°±3° |
|
基板面型精度 |
λ/10、 光学研磨 (TFM-157) |
|
平行度 |
<3′ |
|
表面质量 |
10-5 (TFM-157: 40-20) |
|
有效直径 |
外径的90％ |
OptoSigma西格玛光机双激光谱线反射镜TFM的相关信息：
- 承接制造产品目录之外的其他尺寸或波长特性的反射镜。
- 在入射角度0°或45°以下使用时，请使用0°－45°多层电介质膜反射镜。
- 同时备有保证镀膜后面精度的反射镜（HTFM）。
日本SIGMAKOKI激光谱线反射镜TFM的注意事项：
- 多层电介质膜，因为入射光束的偏光状态不同其反射率波长特性会有变化。P偏光与S偏光相比，反射率变低，反射谱区变窄。
- 技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。
- 以45°以外的入射角度使用Nd:YAG激光线反射镜时，反射率有可能降低。
- 在设计波长以外的波长区域使用激光谱线多层电介质膜平面反射镜时，反射率有可能降低。
OptoSigma西格玛光机TFM系列激光线反射镜功能说明图和外形图：

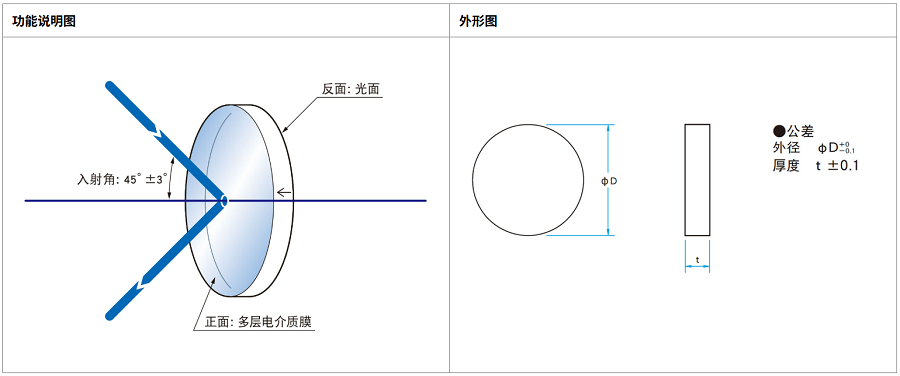

以下激光谱线反射镜TFM功能图示清晰的显示双波长激光反射镜的光束入射方向，入射面是多层电介质防反射膜，出射面是抛光状态，这是一款45°反射镜，在激光线电介质膜反射镜侧面有箭头指向证明，方便快速识别出正面(入射面)。
左图：TFM系列激光线反射镜功能说明图 右图：TFM系列激光线反射镜外形尺寸图
OptoSigma西格玛光机TFM激光谱线反射镜的规格参数表：
|
型号 |
波长 |
外径φD |
厚度t |
反射率[%] |
激光损伤阈值※ |
反面 |
|
TFM-30C03-157 |
157nm |
φ30mm |
3mm |
＞95.0％ |
0.5J/cm2 |
抛光面 |
|
TFM-50C05-157 |
157nm |
φ50mm |
5mm |
＞95.0％ |
0.5J/cm2 |
抛光面 |
|
TFM-25.4C05-193 |
193nm |
φ25.4mm |
5mm |
＞95.0％ |
0.8J/cm2 |
抛光面 |
|
TFM-30C05-193 |
193nm |
φ30mm |
5mm |
＞95.0％ |
0.8J/cm2 |
抛光面 |
|
TFM-50C08-193 |
193nm |
φ50mm |
8mm |
＞95.0％ |
0.8J/cm2 |
抛光面 |
|
TFM-25.4C05-248 |
248.4nm |
φ25.4mm |
5mm |
＞99％ |
2J/cm2 |
抛光面 |
|
TFM-30C05-248 |
248.4nm |
φ30mm |
5mm |
＞99％ |
2J/cm2 |
抛光面 |
|
TFM-50C08-248 |
248.4nm |
φ50mm |
8mm |
＞99％ |
2J/cm2 |
抛光面 |
|
TFM-25.4C05-266 |
266nm |
φ25.4mm |
5mm |
＞99.2％ |
2J/cm2 |
抛光面 |
|
TFM-30C05-266 |
266nm |
φ30mm |
5mm |
＞99.2％ |
2J/cm2 |
抛光面 |
|
TFM-50C08-266 |
266nm |
φ50mm |
8mm |
＞99.2％ |
2J/cm2 |
抛光面 |
|
TFM-25.4C05-282 |
281.8nm |
φ25.4mm |
5mm |
＞99.3％ |
2J/cm2 |
抛光面 |
|
TFM-30C05-282 |
281.8nm |
φ30mm |
5mm |
＞99.3％ |
2J/cm2 |
抛光面 |
|
TFM-50C08-282 |
281.8nm |
φ50mm |
8mm |
＞99.3％ |
2J/cm2 |
抛光面 |
|
TFM-25.4C05-308 |
308nm |
φ25.4mm |
5mm |
＞99.5％ |
3J/cm2 |
抛光面 |
|
TFM-30C05-308 |
308nm |
φ30mm |
5mm |
＞99.5％ |
3J/cm2 |
抛光面 |
|
TFM-50C08-308 |
308nm |
φ50mm |
8mm |
＞99.5％ |
3J/cm2 |
抛光面 |
|
TFM-25.4C05-325/337 |
325～337nm |
φ25.4mm |
5mm |
＞99.5％ |
3J/cm2 |
抛光面 |
|
TFM-30C05-325/337 |
325～337nm |
φ30mm |
5mm |
＞99.5％ |
3J/cm2 |
抛光面 |
|
TFM-50C08-325/337 |
325～337nm |
φ50mm |
8mm |
＞99.5％ |
3J/cm2 |
抛光面 |
※激光脉冲宽度10ns (TFM-157，TFM-193为20ns)，重复频率20Hz

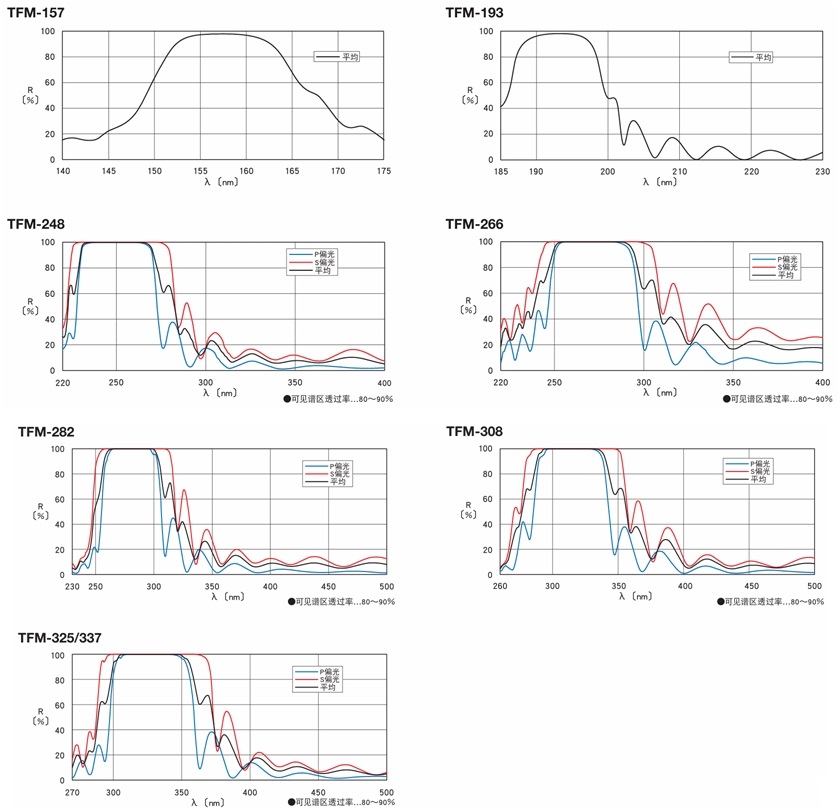

西格玛光机TFM激光谱线反射镜反射率波长特性（参考数据）… 激光谱线多层电介质膜平面反射镜(R：反射率):
西格玛光机TFM激光谱线反射镜曲线图
西格玛光机TFM激光谱线反射镜/ Nd:YAG激光线反射镜355nm,532nm,1064nm规格参数:
|
型号 |
波长 |
外径φD |
厚度t |
反射率[%] |
激光损伤阈值※ |
反面 |
|
TFM-25.4C05-352/355 |
352～355nm |
φ25.4mm |
5mm |
＞99.5％ |
5J/cm2 |
抛光面 |
|
TFM-30C05-352/355 |
352～355nm |
φ30mm |
5mm |
＞99.5％ |
5J/cm2 |
抛光面 |
|
TFM-50C08-352/355 |
352～355nm |
φ50mm |
8mm |
＞99.5％ |
5J/cm2 |
抛光面 |
|
TFM-12.7C05-532 |
532nm |
φ12.7mm |
5mm |
＞99.5％ |
8J/cm2 |
毛面 |
|
TFM-25C05-532 |
532nm |
φ25mm |
5mm |
＞99.5％ |
8J/cm2 |
抛光面 |
|
TFM-25.4C05-532 |
532nm |
φ25.4mm |
5mm |
＞99.5％ |
8J/cm2 |
抛光面 |
|
TFM-30C05-532 |
532nm |
φ30mm |
5mm |
＞99.5％ |
8J/cm2 |
抛光面 |
|
TFM-40C06-532 |
532nm |
φ40mm |
6mm |
＞99.5％ |
8J/cm2 |
研磨面 |
|
TFM-50C08-532 |
532nm |
φ50mm |
8mm |
＞99.5％ |
8J/cm2 |
抛光面 |
|
TFM-50.8C08-532 |
532nm |
φ50.8mm |
8mm |
＞99.5％ |
8J/cm2 |
抛光面 |
|
TFM-12.7C05-1064 |
1064nm |
φ12.7mm |
5mm |
＞99.5％ |
20J/cm2 |
毛面 |
|
TFM-25.4C05-1064 |
1064nm |
φ25.4mm |
5mm |
＞99.5％ |
20J/cm2 |
抛光面 |
|
TFM-30C05-1064 |
1064nm |
φ30mm |
5mm |
＞99.5％ |
20J/cm2 |
抛光面 |
|
TFM-40C06-1064 |
1064nm |
φ40mm |
6mm |
＞99.5％ |
20J/cm2 |
抛光面 |
|
TFM-50C08-1064 |
1064nm |
φ50mm |
8mm |
＞99.5％ |
20J/cm2 |
抛光面 |
|
TFM-50.8C08-1064 |
1064nm |
φ50.8mm |
8mm |
＞99.5％ |
20J/cm2 |
抛光面 |
※激光脉冲宽度10ns，重复频率20Hz

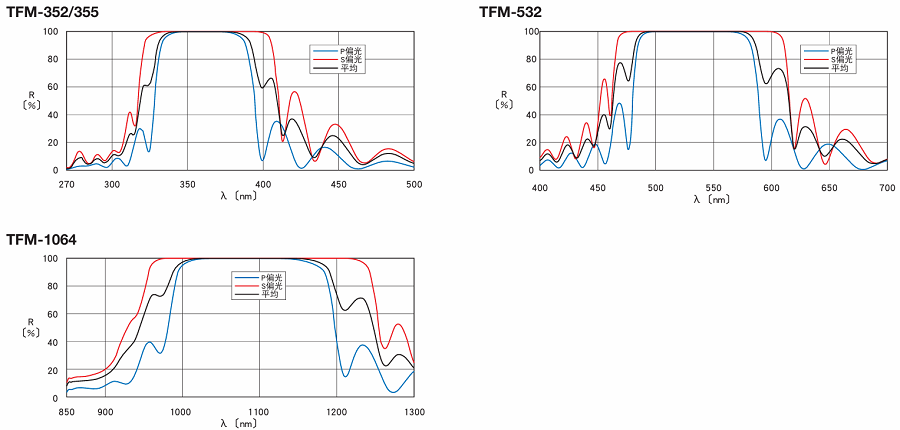

Nd:YAG激光线反射镜352/355nm,532nm,1064nm反射率波长特性（参考数据） (R:反射率):
