GT干涉镜是Layertec厂家提供的一款应用于短脉冲激光器的脉冲压缩、色散补偿和相位校正等的反射镜片，这款GTI反射镜和啁啾镜一样，具备色散补偿的作用，其中GDD值高达-10000 fs²，反射率>99.99%，吸收损失小。GTI镜是Layertec反射镜之一，损伤阈值225mJ/cm²，另外，通常会把GTI镜和啁啾镜都叫做GTI色散啁啾镜和GTI啁啾激光反射镜。GT干涉镜，GTI镜的英文名称是Gires Tournois Interferometer，也叫做Gires-Tournois干涉镜，是Layertec厂家的超快反射镜之一，能够用于短脉冲激光器的脉冲压缩，如Yb:YAG或Yb:KGW激光器。
所属品牌： 德国Layertec
应用类型：
产品型号：Gires Tournois Interferometer
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
损伤阈值225mJ/cm²@1030nm 44fs，反射率>99.99%，GTI镜，GT干涉镜
LAYERTEC几十年来一直在为全球生产各种镜片，其中为Ti:Sapphire波长范围(600-1600nm)和其他近红外光谱范围的超快激光器提供Layertec反射镜之一的GTI反射镜。与棱镜压缩机相比，Layertec_GTI镜减少了腔内损耗，使激光器的输出功率更高。Gires Tournois Interferometer（GTI）反射镜能够用于短脉冲激光器的脉冲压缩，如Yb:YAG或Yb:KGW激光器。
Gires-Tournois干涉镜(GTI镜)是超快反射镜之一，其中啁啾镜和GT干涉镜都能够起到色散补偿的作用。GTI镜是在只有几nm的带宽上有一个（高）负GDD，常用于ps激光器的相位校正，啁啾镜和Gires-Tournois干涉镜通常都可以应用到色散补偿和相位校正等，因此，会把GTI镜和啁啾镜都叫做GTI色散啁啾镜和GTI啁啾激光反射镜。
GT干涉镜，GTI镜主要特点：
- 非常高的反射率>99.99%
- 中心波长、带宽和GDD可根据客户的要求而定
- 请注意，带宽和GDD是密切相关的，高负GDD值会使带宽非常窄
- 光谱公差±1%
- 具备内部设计的计算和测量能力（GDD 250-1700nm，用CRD测量210-1800nm的反射率）
GTI反射镜LITD表：
|
损伤阈值LIDT |
波长 |
脉冲时间 |
重复频率 |
脉冲点数 |
光束直径 |
测量方法 |
|
≈0.1J/cm² |
800nm |
150fs |
|
|
|
Laser Zentrum Hannover |
|
≈225mJ/cm² |
1030nm |
44fs |
1KHz |
100000-on-1 |
1/e²≈750µm |
DESY Hamburg 2021 |
GT干涉镜，GTI镜主要应用：
- 激光光路搭建
- ps激光器的相位校正
- 短脉冲激光器的脉冲压缩，如Yb:YAG或Yb:KGW激光器
用于Yb:YAG和Yb:KGW激光器的Layertec_GTI镜：
图1：1040nmGTI镜在不同GDD值下的GDD光谱
a)-500fs²,-1300fs² b)-2500fs²,-5000fs²,-10000fs²
典型的反射值取决于GDD的分散情况：
-500fs²：R≥99.99%
-1300fs²：R≥99.98%
-2500fs²：R≥99.97%
-5000fs²：R≥99.95%
-10000fs²：R≥99.95%
图2：左图：具有近乎恒定TOD的GTI镜 右图：具有正GDD值的GTI镜
图3：背面GTI镜的GDD光谱，其中GDD(0°-10°,1030nm)≈-700fs²
Layertec_GTI镜通过在其正面有AR涂层的基板被照射，然而背面GTI反射镜对表面污染不敏感，但是这种污染有时会对正面GTI反射镜的GDD光谱有一定的影响。
GTI反射镜，Gires-Tournois干涉镜的光学损耗（Optical Losses of GTI-Mirrors）：

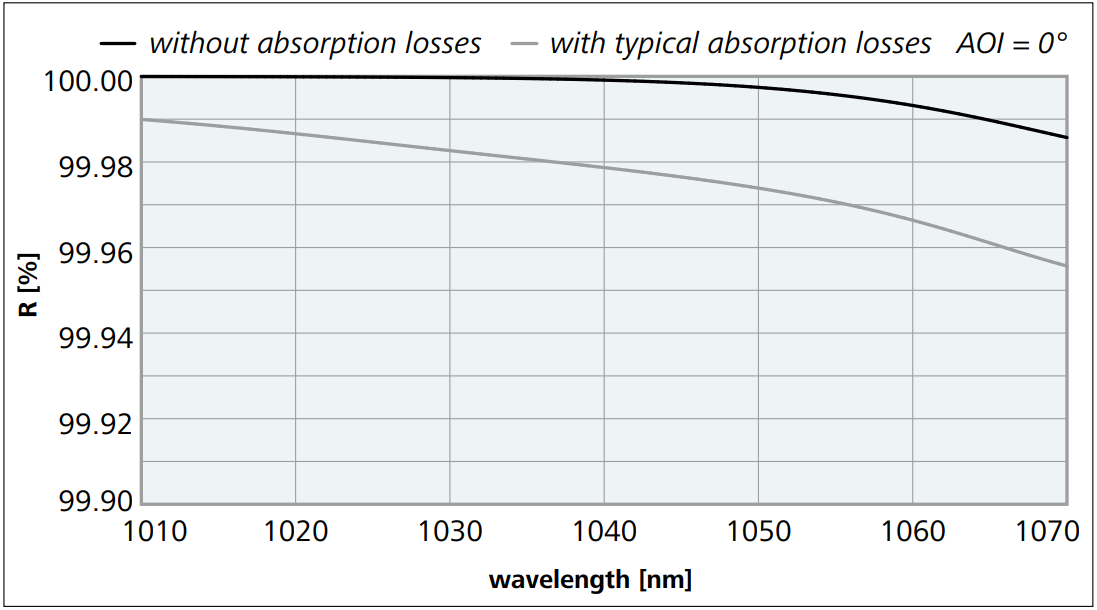

图4：无吸收损耗(黑色)和有典型吸收损耗(灰色)的GTI反射镜的计算反射光谱
图5：GTI镜的实测反射光谱(如图4所计算)
LAYERTEC的GTI反射镜显示出很高的反射率值（例如，在1030nm处R>99.98%），而且反射率可以通过CRD精确测量。高反射率证明了GT干涉镜的吸收损失非常小。如果这些GTI反射镜被用于高功率激光器，如果这些 GTI 反射镜用于高功率激光器，这也会导致它们内部产生非常小的热透镜效应（热透镜效应是指LD（半导体激光器）工作时产生的温度会使晶体表面发生热形变，造成了晶体各部分密度不同，而光在经过不同密度的分界线时发生不同程度的折射，因此就形成了像是光线通过普通透镜一样的折射效果。）。
GTI反射镜，Gires-Tournois干涉镜的涂层均匀性和可重复性：
Coating Homogenity and Reproducibility of GTI-Mirrors
图7和图8显示，这些批次生产的所有GTI反射镜都符合图6的规定。对比比较两个批次的反射镜，批次内和批次间的差异远远小于规范所允许的范围。另外，复杂涂层出色的设计是GT干涉镜在工业短脉冲激光器中使用的基础。

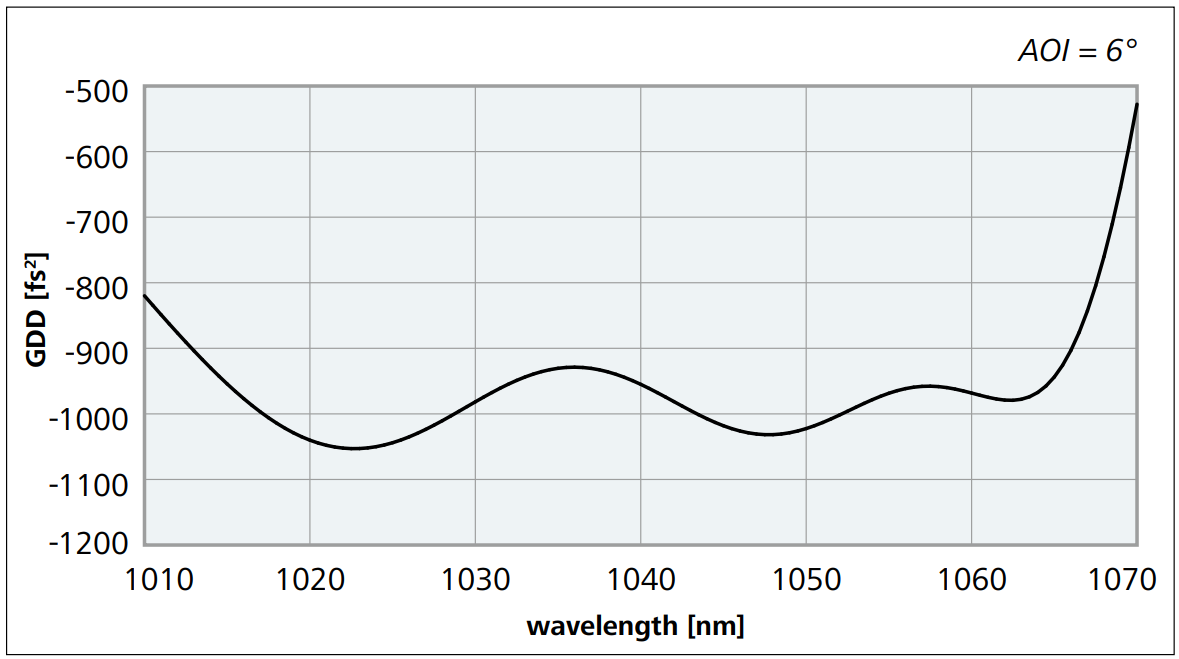

图6：GTI镜的计算GDD光谱：GDD-R(6°,1020-1060nm)≈-1000±200fs²
图7：根据图6的设计，在同一批次镀膜中，6片GTI镜上测量的GDD光谱
图8：根据图6的设计，在第二批镀膜中，6片GTI镜的GDD测量光谱
GTI镜规格参数表：
|
类型 |
波长 |
反射率R |
高透光率T |
GDD值 |
入射角 |
偏振/极化 |
库存 |
|
HR GDD |
970-1120nm 1040nm |
>99.9%
|
|
-1300fs² |
0° 0° |
unpol. unpol. |
8 |
|
HR |
1020-1030nm |
>99.9% |
|
-1300fs² |
0-10° |
unpol. |
0 |
|
HR |
1030nm |
>99.9% |
|
-900fs² |
0-10° |
unpol. |
8 |
|
HR |
1030nm |
>99.9% |
|
-1000fs² |
0-10° |
unpol. |
7 |
|
HR |
1030nm |
>99.9% |
|
-10000fs² |
6° |
unpol. |
0 |
|
HR |
1030nm |
>99.9% |
|
-1300fs² |
0° |
unpol. |
0 |
|
HR |
1030nm |
>99.9% |
|
-1000fs² |
0-10° |
s,p-Pol. |
3 |
|
HR |
1030nm |
>99.9% |
|
-1300fs² |
12° |
s-Pol. |
0 |
|
HR |
1030nm |
>99.95% |
|
-1200fs² |
0° |
unpol. |
0 |
|
HR |
1030nm |
>99.95% |
|
-1000fs² |
0-10° |
s,p-Pol. |
8 |
|
HR |
1035-1050nm |
>99.8% |
|
-1300fs² |
0° |
unpol. |
0 |
|
HR |
1035-1055nm |
>99.9% |
|
-800fs² |
0° |
unpol. |
>10 |
|
HR |
1040nm |
>99.9% |
|
-1300fs² |
0-10° |
unpol. |
>10 |
|
HR |
1040nm |
>99.9% |
|
-1000fs² |
0-10° |
unpol. |
8 |
|
HR |
1040nm |
>99.9% |
|
-1300fs² |
0° |
unpol. |
0 |
|
HR |
1040nm |
>99.95% |
|
-1000fs² |
0-10° |
s,p-Pol. |
>10 |
|
HR |
1040-1042nm |
>99.9% |
|
-10000fs² |
0-10° |
unpol. |
7 |
|
HR |
1045nm |
>99.9% |
|
-1200fs² |
0-14° |
unpol. |
>10 |
|
HR |
1047nm |
>99.9% |
|
-1000fs² |
0° |
unpol. |
1 |
|
HR |
1047nm |
>99.9% |
|
-1000fs² |
0-10° |
s,p-Pol. |
0 |
|
HR |
1064nm |
>99.9% |
|
-1000fs² |
0-12° |
unpol. |
9 |
