Xenics红外相机的中波红外相机(MWIR相机)为机器视觉、研发、医疗、安全、过程控制和运输等各种应用提供了独特的功能。Xenics中波红外相机的探测器是基于InSb或MCT材料探测器，主要应用在3.7 μm到4.8 μm，1.5-6 µm的波长范围内，具有高帧率，表现灵敏，配备电动滤波轮，斯特林冷却器。
所属品牌： 比利时Xenics
应用类型：
产品型号：Tigris 640系列
负责人：陈工
联系电话：13418906712
电子邮箱：chenpeng@welloptics.cn
MWIR中波红外相机，基于InSb或MCT材料探测器的红外相机

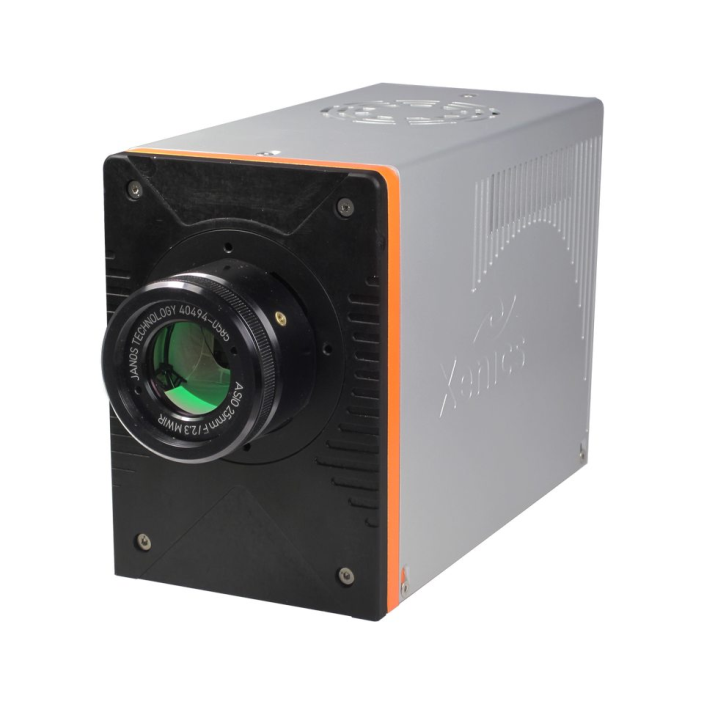

Xenics提供的中波红外相机、MWIR相机，基于InSb或MCT材料探测器的制冷中波红外制冷相机-Tigris系列。Xenics中红外相机Tigris 640产品系列包含Tigris 640 InSb、Tigris 640 InSb BB、Tigris 640 MCT和Tigris 640 MCT BB四个型号。从型号的命名上就可以看出它们分别采用了InSb和MCT两种芯片。Xenics中红外相机的分辨率达到640 x 512像素，像元尺寸为15 x 15 μm，响应波段 3.7 μm到4.8 μm，并且提供1.5-6 µm的拓展谱段可选。
Xenics中波红外相机（MWIR相机）具有高灵敏度的表现，在灵敏度上达到了SWIR短波红外的波段。Xenics中红外相机中的Tigris 640 InSb 能够提供高达 320 Hz的最大帧速率，Tigris 640 MCT提供高达105 Hz的最大全帧速率，另外Xenics红外相机探测器窗口(WOI)可用于InSb和MCT的更高帧速率。Tigris系列的Xenics中波红外制冷相机（MWIR相机）模数转换[ADC]大小为14 bit，制冷方式为斯特林制冷（80K制冷温度），探测器的敏感度（NETD）小于25mk，配备电动滤波轮，较多可装配5个滤片（25.4mm直径、10mm厚度）。

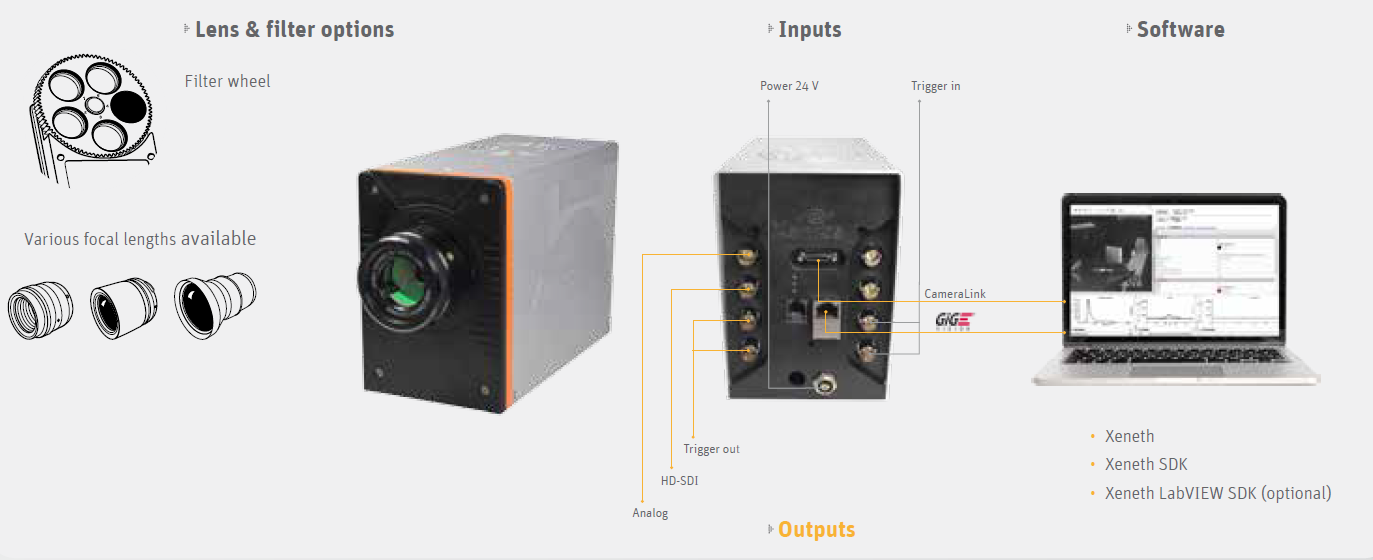

Xenics Tigris系列的中波红外相机--MWIR相机具有非均匀性校正、自动增益和offset control等功能，数据接口有GigE和Camera Link，也有视频模式的HDI-SDI和模拟数字接口（PAL/NTSC）等。
Tigris系列的MWIR中波红外制冷相机规格：
|
产品系列 |
Tigris 640 Series |
|||
|
型号 |
Tigris 640 InSb |
Tigris 640 InSb BB |
Tigris 640 MCT |
Tigris 640 MCT BB |
|
芯片类型 |
InSb |
MCT |
||
|
有效面积[mm] |
10.24 x 7.68 |
|||
|
分辨率[pixels] |
640 x 512 |
|||
|
像元尺寸[μm] |
15 x 15 |
|||
|
响应波段[μm] |
3.4 - 6.9 |
1.5 - 5.4 |
3.7 - 4.8 |
1.5 - 6 |
|
帧率[Hz] |
320 |
105 |
||
|
满阱电子[e-] |
1.5M [HG]、6M [HDR] |
4.99M [IWR]、6.36M [ITR] |
||
|
检测器 NETD [噪声等效温差] [mK] |
25 |
22 |
||
|
读出模式 |
IWR 和 ITR |
|||
|
增益模式 |
高增益 [HG]，高动态范围模式 [HDR] |
单增益 |
||
|
滤光轮 |
电动，5 个位置 |
|||
|
制冷方式 |
闭式循环旋转 - 斯特林冷却器 K508N |
闭式循环旋转 - 斯特林冷却器 RM3 |
||
|
数据接口 |
CameraLink 或 GigE Vision [16 bit] |
|||
|
光学接口 |
Bayonet [Janos] |
|||
|
尺寸[mm] |
100W x 145H x 199L |
|||
|
重量[g] |
3500 |
|||
|
工作温度[℃] |
-40 到 +60 |
|||
|
存储温度[℃] |
-40 到 +70 |
|||
|
供电电压[V] |
DC 24 |
|||
Tigris系列的MWIR相机中波红外制冷相机特点：
- SWIR 和 MWIR 中的宽带成像
- CameraLink、GigE Vision 和模拟接口
- 带有多个滤光片的电动滤光轮
- 提供热成像选项
- 适用于生物医学热成像、非破坏性测试、工业过程监测
