OPUS固态连续波激光器是美国Novanta旗下Laser Quantum品牌的一款中功率(2W-10W)、低噪音的DPSS连续激光器，又称为超紧凑固体连续波激光器、超紧凑高功率连续激光器以及Laser Quantum科研激光器。超紧凑连续激光器OPUS有三个波长，分别是532nm、660nm和1064nm，因此对应三个型号：opus 532，opus 660，opus 1064，其中，OPUS激光器具备坚固的专利设计，防止误报，寿命长和远程服务功能等特点。Laser Quantum连续固体激光器OPUS可以应用于科研和生物等方面，OPUS系列激光器外形小巧，结构紧凑，插座效率高，是全天候系统集成应用的首选超紧凑连续固体激光器。
所属品牌： 美国Novanta
应用类型：
产品型号：opus 532，opus 660，opus 1064
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
功率2W-10W、532nm、660nm和1064nm、OPUS固态连续波激光器
美国Novanta厂家开发光子解决方案，专门为基于激光的诊断、分析、微加工和精细材料加工应用提供尖端组件和子系统。其中，高性能的激光器与先进的光束转向系统以及包含集成软件和控制的智能子系统相结合，可提供极高精度和高性能的产品，满足客户苛刻应用的要求。
超紧凑连续激光器OPUS是一款高度通用的DPSS连续激光器，其独特之处在于集大功率、超强稳定性和紧凑尺寸于一身。OPUS系列激光器的专利设计具有卓越的性能，可抑制振幅噪声并提供高度稳定的输出能力，使得超紧凑高功率连续激光器能够在半导体检测和粒子计数应用中防止误报，并在精度要求极高的情况下提供可靠、可重复的响应。
Laser Quantum连续固体激光器OPUS的设计仔细考虑到了OEM集成商的需求，OPUS激光器的外形小巧，插座效率高(High wall plug
efficiency)，在热管理方面具有明显优势，使OPUS系列激光器能够在不允许或不可行水冷的环境中使用。其中，坚固耐用的光学机械设计使得系统的使用寿命延长，使超紧凑固体连续波激光器真正成为高可靠性、全天候系统(24/7 system)集成应用的首选激光器。超紧凑连续固体激光器主要应用在科研、显微镜以及生物成像等应用，因此还可叫做Laser Quantum科研激光器。
Opus激光器具有高达10W的高稳定红外光和TEM00光束可用于多通道光学捕获，超紧凑连续固体激光器主要有三个波长：532nm、660nm和1064nm，三个波长对应着三种型号，如下：
opus 532：主要是能够为精密应用提供最高精度和可靠性；
opus 660：紧凑型平台在660nm波长的功率水平处于领先地位；
opus 1064：高效的热管理可减少功率高达10W时的冷却需求。
图1：Laser Quantum连续固体激光器OPUS
OPUS固态连续波激光器主要特点：
提供可靠、可重复的结果 – 防止误报
- 专利设计可抑制振幅噪声，并确保长期保持卓越的稳定性
高功率的样品-灵活的输送系统
- 紧凑型平台提供高功率输出
- 光纤耦合选项（MM和SM）
易于集成
- 激光头和驱动器设计紧凑。最大功率/占用比
- 插座效率高(High wall plug efficiency)，优化热管理，降低昂贵的冷却要求
- 具备可定制功能
提高生产率 - 将停机时间降至最低
- 坚固的设计支持较长的运行寿命
- 远程服务功能可提供有计划的服务，从而最大限度地减少停机时间
OPUS固态连续波激光器特征：
超低噪声和紧密光束聚焦
- 超强功率，超低噪声，防止误报
- 卓越的光束质量可实现紧密聚焦、高效光纤耦合和整个样品的均匀功率
主动降噪
- 分辨率高，精度可重复
- 主动式噪音消除功能可提供可靠的测量结果
使用寿命长
- 可定制的功能可延长运行寿命
灵活、经济高效的运行
- 灵活紧凑的平台
- 优化热管理，降低昂贵的冷却要求
- 设计紧凑，确保采样时的高功率

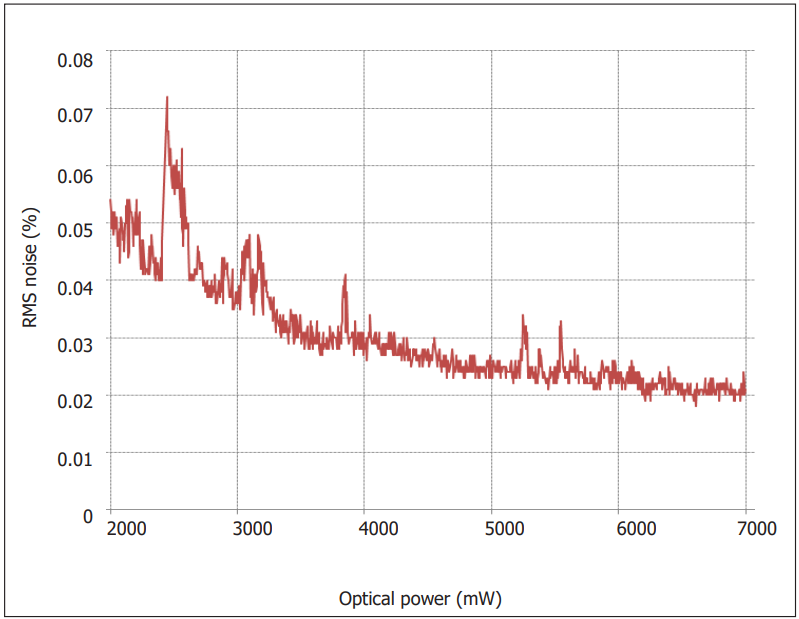

图2：典型的Opus 532噪音功率曲线显示了整个可用功率范围内的低噪音性能
Laser Quantum连续固体激光器OPUS主要应用：
- 测距、生物成像
- DNA测序、荧光和拉曼成像等
- 科研或OEM集成
- 泵浦、显微镜、光学捕获
Laser Quantum连续固体激光器OPUS规格参数：
|
规格 |
opus 532 |
opus 660 |
opus 1064 |
|
波长 |
532nm |
660nm |
1064nm |
|
功率 |
最高达6000mW |
最高达1500mW |
2W-10W |
|
光束直径1 |
1.85±0.2mm |
0.85±0.1mm |
1.85±0.2mm |
|
空间模式 |
TEM00 |
||
|
光斑椭圆度Ellipticity |
<1:1.15 |
||
|
带宽 |
45±10GHz |
30GHz |
80GHZ |
|
发散角Divergence |
<0.5mrad |
<1.5mrad |
<1.0mrad |
|
M-Squared(M2) |
<1.1 |
<1.2 |
<1.15 |
|
功率稳定性(RMS)2 |
≤0.2% |
<1% |
<0.1% |
|
噪音(RMS) |
≤0.08% |
<0.6% |
<0.15% |
|
干扰带宽 |
10Hz-100MHz |
10 Hz-50kHz |
10Hz-100MHz |
|
光束指向稳定性 |
<2μrad/°C |
<10μrad/°C |
<10μrad/°C |
|
偏振比 |
>100:1 |
||
|
偏振方向3 |
水平 |
||
|
相干长度Coherence Length |
0.7cm |
-1cm |
-4mm |
|
光束角度4 |
<1mrad |
||
|
工作温度 |
15-40°C |
10-40°C |
15-40 °C |
注：* Laser Quantum实施了一项持续改进计划，该计划可能会在不另行通知的情况下改进产品规格。
1、光束直径定义是在指定功率下距出口25cm处测量的主要和次要1/e2光束尺寸的平均值
2、恒温测试时间大于100小时
3、可根据要求进行垂直安装
4、相对于头部方向的误差(Tolerance relative to head orientation)
超紧凑连续激光器OPUS尺寸 (mm)图示：
图3：尺寸（左），电源装置（右）
图纸仅供参考，如需完整的工程师图纸，请与我们联系
设计灵活
Laser Quantum科研激光器OPUS可提供定制选项，优化应用。
|
设计 |
描述 |
|
光纤耦合 |
提供多模或单模光纤传输选项，可将光束传输到需要的位置。 |
|
智能控制装置 |
可轻松设置和监控激光参数。由于采用了PowerLoQ™技术，opus激光器在长期使用过程中显示出极高的功率稳定性（图2） |
|
1200g跌落测试 |
所有opus激光器都经过跌落测试，以检查所有组件在延长的300小时测试期之前是否正确安装，这种严格的测试制度确保了较长的使用寿命。 |
|
RemoteAppTM |
该软件允许在本地通过互联网控制激光器，并直接连接到我们的支持团队，以监控激光器性能、诊断故障并进行激光器优化。 |
|
电源装置 |
|
|
中央长度(Umbilical length) |
1.5m |
|
激光头重量 |
1.5kg |
|
偏振 |
可根据要求提供垂直偏振 |
|
冷却 |
可提供冷却选项 |
|
调制 |
可根据要求对系统进行调制 |
|
光纤耦合 |
可提供光纤耦合 |
|
程序 |
提供 LabView 驱动程序 |
