圆形光栅是一种空变延迟器，在光学行业中也称为衍射轴锥镜Flat Axicon、平面轴锥镜、轴锥镜、锥透镜或平锥透镜，WOP锥透镜是指将激光束转换成贝塞尔光束的一类光学元件。WOP衍射轴锥镜Flat Axicon可将高斯光束转换为贝塞尔高斯光束（Bessel-Gauss），WOP平面轴锥镜可以产生正负贝塞尔高斯区，分别具有 LHCP 和 RHCP 偏振。此外，正区和负区同时具有线性偏振。工作状态也仅取决于入射极化。立陶宛WOP平面轴锥镜的主要应用有微加工、超高纵横比微孔钻削、90% 的高效率布拉格光栅和切割透明材料等。
所属品牌： 立陶宛WOP
应用类型：
产品型号：CG-0343-02-XXX.X
负责人：陈工
联系电话：13418906712
电子邮箱：chenpeng@welloptics.cn
将高斯光束转换为贝塞尔高斯光束，高损伤阈值，圆形光栅|平锥透镜
圆形光栅与其它替代产品相比，立陶宛WOP衍射轴锥镜Flat Axicon以其高损伤阈值而领先。它具有与未镀膜的熔融石英基材相似的抗激光辐照性。WOP锥透镜的结构是独一无二的，因为在大量熔融石英玻璃内部形成双折射纳米光栅，对入射偏振敏感。
圆形光栅可以产生正负贝塞尔高斯区，分别具有 LHCP 和 RHCP 偏振。此外，正区和负区同时具有线性偏振，工作状态仅取决于入射极化。
正贝塞尔高斯区(入射光偏振 > 左手圆形 - 模拟凸轴锥) 负贝塞尔高斯区(入射光偏振 > 右旋圆形 - 模拟凹轴锥)
正和负贝塞尔高斯区（入射光偏振>线性—同时模拟两个轴棱镜） 整个元素的快轴分布（使用HINDS MicroImager测量）
立陶宛WOP 锥透镜的典型型号
|
工作波长（nm） |
通光孔径（mm） |
产品编号 |
|
343/355 |
2 4 6 8 10 15 |
CG-0343-02-XXX.X CG-0343-04-XXX.X CG-0343-06-XXX.X CG-0343-08-XXX.X CG-0343-10-XXX.X CG-0343-15-XXX.X |
|
488 |
2 4 6 8 10 15 |
CG-0488-02-XXX.X CG-0488-04-XXX.X CG-0488-06-XXX.X CG-0488-08-XXX.X CG-0488-10-XXX.X CG-0488-15-XXX.X |
|
515/532 |
2 4 6 8 10 15 |
CG-0515-02-XXX.X CG-0515-04-XXX.X CG-0515-06-XXX.X CG-0515-08-XXX.X CG-0515-10-XXX.X CG-0515-15-XXX.X |
|
632 |
2 4 6 8 10 15 |
CG-0632-02-XXX.X CG-0632-04-XXX.X CG-0632-06-XXX.X CG-0632-08-XXX.X CG-0632-10-XXX.X CG-0632-15-XXX.X |
|
780/800 |
2 4 6 8 10 15 |
CG-0800-02-XXX.X CG-0800-04-XXX.X CG-0800-06-XXX.X CG-0800-08-XXX.X CG-0800-10-XXX.X CG-0800-15-XXX.X |
|
1030/1064 |
2 4 6 8 10 15 |
CG-1030-02-XXX.X CG-1030-04-XXX.X CG-1030-06-XXX.X CG-1030-08-XXX.X CG-1030-10-XXX.X CG-1030-15-XXX.X |
|
1550 |
2 4 6 8 10 15 |
CG-1550-02-XXX.X CG-1550-04-XXX.X CG-1550-06-XXX.X CG-1550-08-XXX.X CG-1550-10-XXX.X CG-1550-15-XXX.X |
* 产品 ID 说明：CG-YYYY-ZZ-XXX.X
CG – 圆形光栅
YYYY – 波长
ZZ – 通光工作孔径
XXX.X – 顶点角在 175.0°-179.9° 范围内（顶点角仅限于衍射周期，取决于波长）
** 可根据要求提供定制设计。
立陶宛WOP锥透镜的优势特点
- 立陶宛WOP锥透镜正负贝塞尔高斯区 - 3 合 1 使用可能性。
- 立陶宛WOP衍射轴锥镜可适用于高 LIDT 应用和高功率激光器。
- 立陶宛WOP平面轴锥镜的平面光学特性——节省空间，易于操作。
- 立陶宛WOP平面轴锥镜拥有可靠和耐久的表面——结构在主体内部
立陶宛WOP平锥透镜的应用
- 微加工
- 超高纵横比微孔钻削
- 90% 的高效率布拉格光栅
- 切割透明材料
立陶宛WOP圆形光栅、衍射轴锥镜的技术特点
- 材质：UVFS、IRFS
- 波长范围：330nm 至 2000nm
- 最小顶角：176-179.9° @1030 nm
- 衍射效率：高达 95%
- 元件尺寸：最大 15 毫米
- 涂层（可选）：AR/AR 涂层
- 锥尖直径的不确定性：~20 µm
- LIDT | 高伤害阈值：
63 J/cm2 @1064 nm，10ns；
2 J/cm2 @1030 nm, 212fs
- 透射率（无增透膜）：
85% @343 nm,
92% @515 nm，94% @1030 nm
LIDT损伤阈值测试设备:
测试设置：
激光器及其参数：
|
激光器及其参数： |
|
|
类型 |
Mode-locked Yb:KGW |
|
制造厂商灯光转换 |
|
|
型号 |
Pharos SP |
|
中心波长 |
1030.0 nm |
|
入射角 |
0.0 deg |
|
偏振状态 |
线性 |
|
脉冲重复频率 |
100 Hz |
|
目标平面中的空间光束轮廓 |
TEM00 |
|
目标平面中的光束直径 (1/e2) |
(100.5 ± 1.2) μm |
|
纵向脉冲轮廓 |
单纵模 |
|
脉冲持续时间(FWHM) |
212.4 fs（假设为高斯脉冲形状） |
|
脉冲间能量稳定性 (SD) |
0.6 % |

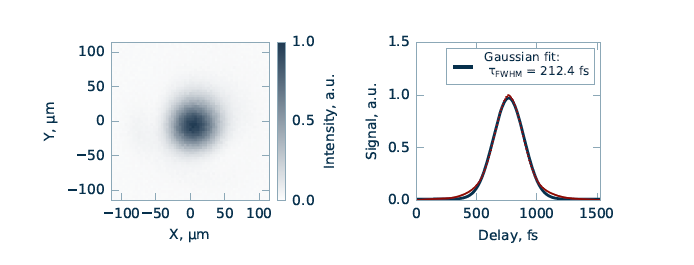

光束特征（Beam profile） 脉冲图（Pulse profile）
LIDT损伤阈值测试规范
定义和测试描述：
激光引起的损伤 (LID) 定义为任何永久性激光辐射引起的样品表面/主体特性的变化，可以通过检测技术观察到，并且灵敏度与相关产品的预期操作相关。 激光诱导损伤阈值 (LIDT) 定义为入射到光学元件上的最大激光辐射量，其外推损伤概率为零。
1、通过执行标准化的 S-on-1 测试程序来研究样品的 LID。
2、LIDT 值是通过取未观察到损坏之前的最高注量值和首次观察到损坏时的最低注量值的平均值来确定的。
