日本滨松分布反馈式量子级联激光器DFB-CW QCL典型波长4.57、5.26、4.57、4.33、5.26、6.13um，功率20mW，可选碟形封装。具备正向电压的波长调谐范围>0.4 cm-1，光束发散角0~5 mrad（典型3mrad）。体积小、重量轻，适合工业集成。行业内也成为了中红外量子级联激光器、单波长量子级联激光器，因为附带透镜，可以准直输出。
所属品牌： 亚洲厂商
应用类型：
产品型号：多种型号
负责人：陈工
联系电话：13418906712
电子邮箱：chenpeng@welloptics.cn
分布反馈式连续准直输出量子级联激光器DFB-CW QCL，中红外，光输出20mW
分布反馈式连续准直输出量子级联激光器DFB-CW QCL规格：
| 型号 |
L12004-2190B |
L12005-1900B-E |
L12004-2190H-E |
L12004-2310H-E |
L12005-1900H-E |
L12006-1631H-E |
|
波长 |
4.57 um |
5.26 um |
4.57 um |
4.33 um（典型） |
5.26 um（典型） |
6.13um（典型） |
|
输出光功率 |
≥ 15 mW |
≥ 20 mW |
||||
|
封装结构 |
碟形封装 |
- |
||||
|
正向电流的上升时间 |
- |
>400us |
||||
|
正向电流的下降时间 |
- |
>400us |
||||
|
反向电压Vr |
0 |
|||||
|
TEC电流Ic（冷却模式） |
2.8 A |
3.7 A |
||||
|
TEC电流Ic（加热模式） |
-1.1 A |
-1.5 A |
||||
|
TEC电压 |
4.3 V |
13.0 V |
||||
|
工作温度(case) |
10~60℃ |
|||||
|
工作温度(QCL) |
10~60℃ |
15~60℃ |
5~55℃ |
|||
|
改变工作温度的速度 |
- |
10℃ / min |
||||
|
存储温度T stg |
-40~85℃ |
-20~65℃ |
||||
|
工作温度(QCL)K²=2190cm-1时 |
20~55℃ |
10~50℃ |
||||
|
光谱线宽（K²=2190cm-1时） |
<0.2 cm-1 |
|||||
|
正向电压的波长调谐范围（20~55℃） |
>0.4 cm-1 |
>0.5cm-1 |
||||
|
正向电压的波长调谐范围（工作温度时）Ith<If<If max |
>±0.8 cm-1 |
>±1.0 cm-1 |
||||
|
辐射功率φe（K²=2190cm-1时） |
>15 mW |
>20mW |
||||
|
阈值电流Ith（Top qcl=20℃） |
<0.4 A |
<1.0 A |
||||
|
侧模抑制比SMSR（Top qcl=20℃） |
25 dB |
|||||
|
最大温差（Th=27℃，in Vac Ic max） |
69 ℃ |
> 40 ℃ |
||||
|
最大加热泵浦能力（Th=27℃，in Vac Ic max，△=0） |
8.2 W |
> 18 W |
||||
|
AC 电阻（Th=27℃） |
1.0±0.4 Ω |
2.0±0.4 Ω |
||||
|
R25电阻（25℃时） |
10±10% KΩ |
10±2.5% KΩ |
||||
|
Beta值（0℃/50℃） |
3892 K |
3450 K |
||||
|
材料 |
Ge、Plano-Plano |
ZnSe、Plano-Plano |
||||
|
尺寸-有效孔径 |
φ3.8 mm |
φ4.4 mm |
||||
|
尺寸-厚度 |
0.7mm |
|||||
|
镀层参数 |
AR镀层，双面 |
BBAR镀层，双面 |
||||
|
镀层带宽 |
2190±30 cm-1 |
1900±25 cm-1 |
- |
|||
|
反射率 |
<1% |
- |
||||
|
电源电流 |
≥0.8 A |
≥1.3 A |
||||
|
电源电压 |
≥16 V |
|||||
|
电源功能 |
浪涌保护、恒流控制 |
|||||
|
光束发散角θ（Top[qcl]=40℃） |
0~5 mrad（典型3mrad） |
|||||
|
光束腰斑位置Zw0（Top[qcl]=40℃） |
50~1000 mm |
|||||
|
光斑腰斑宽度w0（Top[qcl]=40℃） |
0.5~3（典型1.5mm） |
|||||
|
波数的温度系数△KT（电流固定） |
-0.16 cm-1 / ℃ |
-0.14 cm-1 / ℃ |
-0.18 cm-1 / ℃ |
-0.18 cm-1 / ℃ |
-0.14 cm-1 / ℃ |
-0.15 cm-1 / ℃ |
|
波数的电流系数△Kc（Top[qcl]固定） |
-0.017 cm-1 / mA |
-0.016 cm-1 / mA |
-0.015 cm-1 / mA |
-0.017 cm-1 / mA |
-0.016 cm-1 / mA |
-0.015 cm-1 / mA |
Hamamatus Photonics分布反馈式连续准直输出量子级联激光器DFB-CW QCL，经过了市场验证。波长有4.57、5.26、4.57、4.33、5.26、6.13um，功率20mW，可选碟形封装。具备正向电压的波长调谐范围>0.4 cm-1，光束发散角0~5 mrad（典型3mrad）。体积小、重量轻，适合工业集成。
典型的系统结构如下：激光芯片连接在铜载体上，通过HHL封装的形式，穿过准直透镜准直输出。TEC（Thermo Electric Cooler），也叫半导体致冷器，利用半导体材料的珀尔帖效应制成的，当直流电流通过两种半导体材料组成的电偶时，其一端吸热，一端放热的现象。
日本滨松中红外宽带量子级联激光器是分布反馈式量子级联激光器，附带可选配件： TEC温控器、HHL卡口、线缆、镜头/镜头单元等。
中红外量子级联激光器的系统结构一如下：
结构一系统需要以下附件：
CWQCL (HHL包装型)
连续波控制器C16174-01
HHL 封装A11709-03
非球面ZnSe透镜单元A11331-03H/-04H
QCL配件A16134-01
电缆适配器A11134-07
电缆A11134-12
电缆A11134-13
TEC直流电源CW控制器C16174-01
连续波直流电源控制器C161C16174-01
HHL封装型直流电源A11709-03
电脑

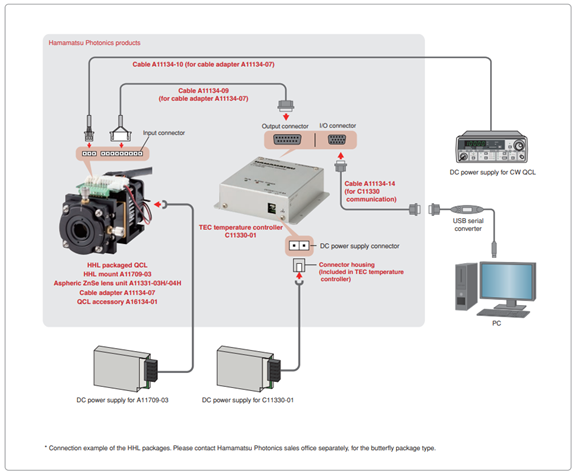

中红外量子级联激光器的系统结构二如下：
结构二系统需要以下附件：
CWQCL (HHL封装型)．
TEC温度控制器C11330-01
HHL A11709-03
非球面ZnSe透镜单元A1 1331-03H-04H
QCL附件A16134-01
电缆适配器A11134-07
电缆A11134-09
电缆A11134-10
电缆A11134-14
CWQCL直流电源
TEC温度控制器C11330-01的直流电源
直流电源用于HHL封装A11709-03
PC
USB串行转换器
正向电流与发射波数的关系（典型）如下图：
光束扩散角（型号：L12004-2190B-E）如下图：
光束强度分布（型号：L12004-2190B-E）如下图：
光束轮廓（型号：L12004-2190B-E）如下图：
这种分布反馈式量子级联激光器的光束发散角θ（Top[qcl]=40℃）：0~5 mrad（典型3mrad），光束腰斑位置Zw0（Top[qcl]=40℃）：50~1000 mm，光斑腰斑宽度w0（Top[qcl]=40℃）：0.5~3（典型1.5mm）。
结构尺寸图（规格：L12004-2190B-G）如下：
准直输出中红外量子级联激光器DFB-CW QCL特点：
-更小的体积（可选碟形封装）
-单波长中红外输出
-光束发散角0~5 mrad（典型3mrad）
-光谱线宽（K²=2190cm-1时）<0.2 cm-1
-正向电压的波长调谐范围（20~55℃）>0.4 cm-1
-侧模抑制比SMSR（Top qcl=20℃）25 dB
HAMAMATSU分布反馈式准直输出量子级联激光器应用：
-气体检测分析
