高功率激光功率计最高可以测量80千瓦的连续激光，十万瓦级激光功率计波长范围基本上是是266nm-10.6um，探头口径是35-86mm。1500W-80KW激光功率计有风冷和水冷两种冷却方式，靶面吸收率高。千瓦万瓦激光功率计分辨率0.1W，采用不同于热电偶的测温原理，极大程度提高了功率线性，使其具有高线性度。万瓦激光功率计又可以称为反射锥激光功率计、高功率计、大功率激光功率计、千瓦级激光功率计、高损伤阈值激光功率计和激光功率传感器。
所属品牌： 海纳光学 Highlightoptics
应用类型：
产品型号：F1600W-D60, 80K-D86V，1500ZC-D35，80K-D86V，3000W-D50-YJ等
负责人：郭工
联系电话：13434776712
电子邮箱：syguo@welloptics.cn

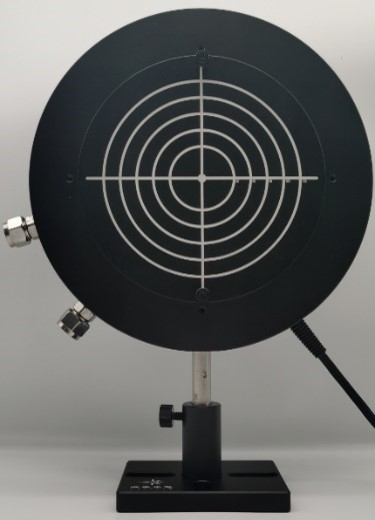

高功率激光功率计，1500W-80KW
万瓦激光功率计功率覆盖范围广0.1w-80KW，千瓦万瓦激光功率计计线性度高，采用不同于热电偶的测温原理，极大程度提高了功率线性，也避免了热电偶的非线性和易于脱落的风险。激光功率传感器采用新型激光吸收涂层，因而具有高导热、耐高温和高吸收率等优点。高功率激光功率计采用创新的产品设计，让光在探头上达到更好的空间均匀性，使十万瓦级激光功率计探头不易被打坏。万瓦激光功率计又可以称为反射锥激光功率计、大功率激光功率计、千瓦级激光功率计、高功率计、高损伤阈值激光功率计和激光功率传感器。
十万瓦级激光功率计特点
-高线性度
-口径35-86mm
-风冷和水冷
-高功率
-靶面吸收率高
千瓦万瓦激光功率计标准型号
|
型号 |
测试功率范围 |
测试波长范围 |
口径mm |
精度 |
|
F1600W-D60 |
5W-1600W |
266nm-10.6um |
60 |
±3% |
|
1500ZC-D35 |
10W-1500W |
266nm-10.6um |
35 |
±4% |
|
2000ZC-D35 |
10W-2000W |
266nm-10.6um |
35 |
±4% |
|
1500W-D36 |
10W-1500W |
266nm-10.6um |
36 |
±4% |
|
2000W-D50 |
10W-2000W |
266nm-10.6um |
50 |
±4% |
|
3000W-D50-YJ |
100W-3000W |
266nm-10.6um |
50 |
±4% |
|
5000W-D50-YJ |
100W-5000W |
266nm-10.6um |
50 |
±4% |
|
10K-D48CP |
100W-11KW |
266nm-10.6um |
48 |
±4% |
|
15K-D48CP |
100W-16KW |
266nm-10.6um |
48 |
±4% |
|
X30K-D80 |
100W-33KW |
266nm-10.6um |
80 |
±4% |
|
80K-D86V |
1KW-80KW |
190nm-25um |
86 |
±5% |
高功率激光功率计参数
|
型号 |
F1600W-D60 |
1500ZC-D35 |
2000ZC-D35 |
|
`测试功率范围 |
5W-1600W |
10W-1500W |
10W-2000W |
|
测试波长范围 |
266nm-10.6um |
266nm-10.6um |
266nm-10.6um |
|
分辨率 |
0.1W |
0.1w |
0.1W |
|
口径 |
60mm |
35mm |
35mm |
|
吸收率 |
90% |
90% |
90% |
|
档位 |
Auto |
Auto |
Auto |
|
响应时间 |
5s |
5s |
5s |
|
测量不确定度 |
<3.5% |
<3.5% |
<3.5% |
|
非线性度 |
<±1% |
<±1% |
<±1% |
|
精度 |
3% |
4% |
4% |
|
损伤阈值 |
4KW/cm2@1600W |
1.7kw/cm2@1.5kw |
1kw/cm2@2kw |
|
制冷方式 |
风冷 |
水冷 |
水冷 |
|
流量 |
/ |
3L/min满功率 |
5L/min满功率 |
|
尺寸 |
128x128x130.1mm |
64x64x44.5mm |
64x64x44.5mm |
|
电缆长度 |
5m |
5m |
5m |
|
接头 |
DB15 |
DB15 |
DB15 |
十万瓦级激光功率计响应时间是指探头从零到稳定值的时间
|
型号 |
1500W-D36 |
2000W-D50 |
3000W-D50-YJ |
|
`测试功率范围 |
100W-1500W |
10W-2000W |
100W-3000W |
|
测试波长范围 |
266nm-10.6um |
266nm-10.6um |
266nm-10.6um |
|
分辨率 |
0.1W |
0.1w |
0.1W |
|
口径 |
36mm |
50mm |
50mm |
|
吸收率 |
90% |
90% |
90% |
|
档位 |
Auto |
Auto |
Auto |
|
响应时间 |
5s |
5s |
5s |
|
测量不确定度 |
<3.5% |
<3.5% |
<4% |
|
非线性度 |
<±1% |
<±1% |
<±1% |
|
精度 |
4% |
4% |
4% |
|
损伤阈值 |
1.7kw/cm2@1.5kw |
1kw/cm2@2kw |
1.7kw/cm2@3kw |
|
制冷方式 |
水冷 |
水冷 |
水冷 |
|
流量 |
3L/min满功率 |
5L/min满功率 |
5L/min满功率 |
|
尺寸 |
Ø111.2x36.2mm |
Ø131x39.3mm |
Ø143x55mm |
|
电缆长度 |
5m |
5m |
5m |
|
接头 |
DB15 |
DB15 |
DB15 |
千瓦级激光功率计流量是指探头接入制冷水循环后的流量，一般建议水温在18-30度左右。
|
型号 |
5000W-D50-YJ |
10K-D48CP |
15K-D48CP |
|
`测试功率范围 |
100W-5000W |
100W-11kW |
100W-16kW |
|
测试波长范围 |
266nm-10.6um |
266nm-10.6um |
266nm-10.6um |
|
分辨率 |
0.1W |
0.1w |
0.1W |
|
口径 |
50mm |
48mm |
48mm |
|
吸收率 |
90% |
90% |
90% |
|
档位 |
Auto |
Auto |
Auto |
|
响应时间 |
5s |
5s |
5s |
|
测量不确定度 |
<4% |
<4% |
<4% |
|
非线性度 |
<±1% |
±1% |
±1% |
|
精度 |
4% |
4% |
4% |
|
损伤阈值 |
1.0kw/cm2@5kw |
10kw/cm2 |
10kw/cm2 |
|
制冷方式 |
水冷 |
水冷 |
水冷 |
|
流量 |
8L/min满功率 |
10L/min满功率 |
14L/min满功率 |
|
尺寸 |
Ø143x55mm |
Ø138x85mm |
Ø138x85mm |
|
电缆长度 |
5m |
5m |
5m |
|
接头 |
DB15 |
DB15 |
DB15 |
反射锥激光功率计测量功率80W时建议被测光斑尺寸大于50mm。
|
型号 |
X30K-D80 |
80K-D86V |
|
`测试功率范围 |
100W-33kW |
1kW-80kW |
|
测试波长范围 |
266nm-10.6um |
190nm-25um |
|
分辨率 |
0.1W |
1w |
|
口径 |
80mm |
86mm |
|
吸收率 |
90% |
99.84% |
|
档位 |
Auto |
Auto |
|
响应时间 |
7s |
40-60s |
|
测量不确定度 |
<4% |
<4% |
|
非线性度 |
<±1% |
±1% |
|
精度 |
5% |
5% |
|
损伤阈值 |
10kw/cm2 |
20kw/cm2 |
|
制冷方式 |
水冷 |
水冷 |
|
流量 |
28L/min满功率 |
10L/min@1-10KW 20L/min@10-30KW 30L/min@30-50KW 40L/min@50-80KW |
|
尺寸 |
Ø228x115mm |
380x280x191mm |
|
电缆长度 |
5m |
5m |
|
接头 |
DB15 |
USB |
