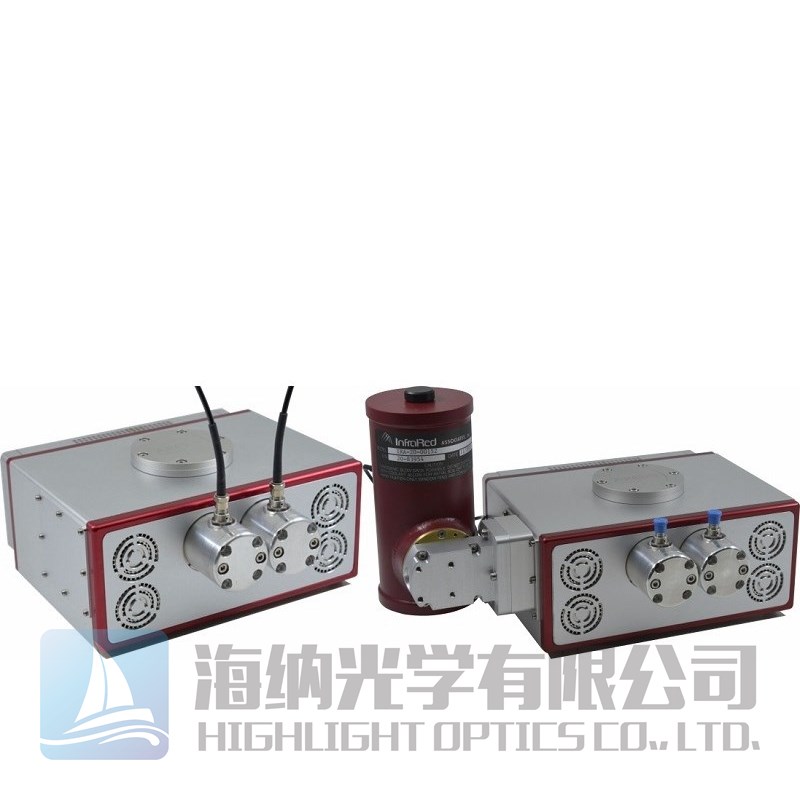

GASEX PORTA I是一款自主FTIR气相色谱仪，针对现场或实验室操作进行了优化。 它的核心由OEM GASEX单元组成，该单元包括一对功能强大的真空密封FTIR光谱仪，并集成到小体积（0.2L）加热的气室中，可在气体样品中提供5米长的光路。GASEX PORTA配备有LiPo蓄电池，可提供长达8个小时的自主运行能量。
所属品牌： 瑞士ARCoptix
应用类型：
产品型号：GASEX PORTA I
负责人：孙工 光学仪器
联系电话：13691896712
电子邮箱：sxdai@welloptics.cn
可供八小时工作时长的气体分析仪器，GASEX PORTA I傅里叶变换红外气相色谱仪
Arcoptix生产的便携式气体分析仪是一种可运输的独立式FTIR气体分析系统，其基于傅里叶红外光谱信号分析，非常适合现场测量。ARCoptix Gasex系统基本上包含4个组件：具备强大的气体分析模块，经过验证的功能强大的FTIR，结合了5米的光程以及小体积（0.2升）多通道加热池。
耐腐蚀气室可以加热到190°C，即使在高浓度的H2O或腐蚀性气体下，也可以确保样品保持气相（并避免凝结）。可以同时测量许多气体，例如CO2，H2O，CO，NH3，NO，NO2，N2O，SO2，CH4，HF，HCl和VOC。 检测极限通常约为1ppm，所测浓度的绝对精度约为百分之几（取决于校准的质量和测量条件）。
下图是使用Gasex系统在2cm-1处测量的光谱的一些示例：
傅里叶变换红外气体分析仪原理：
Gasex系统由一个干涉仪模块组成，该模块还包括MCT检测器和一个IR光源以及一个多反射气室。光由黑体辐射模块产生，并由双角立方干涉仪进行调制，然后将其耦合到气室（注入要分析的气体）中，在该气室中来回反射32次。最终，光聚焦在MCT检测器上。
-永久对齐干涉仪
FT-Rocket的核心是双角立方（复古反射镜）干涉仪。这两个角立方体固定在一个共同的摆臂上，该摆臂旋转，在干涉仪的两个臂中产生光程差。这种类型的设计称为永久对准干涉仪，因为该系统的对准对振动和温度漂移是已知最为稳定的。它永远不需要重新调整。干涉仪的摆臂在无磨损弯曲系统上旋转，从而使该机械系统极为坚固耐用。
-固态基准激光器
为了测量反射镜的运动，将固态参考激光器耦合到干涉仪中。与传统的氦氖激光器相比，我们使用的固态激光器更加紧凑，并且使用寿命更长。它们具有非常低的温度引起的波长漂移，当通过TEC半导体制冷（Peltier）元件保持恒定温度时，它们的波长可以稳定在几个百万分率（PPM），因此提供了非常准确和可再现的波长范围。这对于确保日常和单位之间的一致性至关重要。
便携式气体分析仪优点：
- 优化的气体电池和FTIR组件
- 铑化学电阻涂料
- 2cm-1分辨率（1或0.5cm-1按需）
- 具备高探测性的MCT检测器热电冷却探测器5000-830cm-1（2-12μm）
- 5m加热气室，体积小（0.2L）
- 电池供电长达8小时的操作时间（加热）
- 相对紧凑的结构
- 提供USB连接以及SDK文件
- 具备成本效益
傅里叶变换红外气体分析仪应用：
-环境空气（环境和污染）监测
-矿业
-持续排放监测（CEM）；
-石油化学
-发动机排放物；
-有毒气体检测
-燃烧监控
-消防
-安全与防御
便携式气体分析仪附件：
-采样系统
该系统可用于测定潮湿、腐蚀性气体流中污染物的浓度。由于样品泵，加热的过滤器和阀门位于加热到190ºC的模块中，因此无需干燥即可测量样品气体。气体可以从采样系统直接导入气室进行分析。
-气体清洗
在某些应用中，在使用洗涤器系统进入气室之前，需要清洁气体。洗涤器可以包括用于除去颗粒的过滤器，或用于除去水或腐蚀性化合物的吸收器。
-校准
校准过程是应用的必要前提。Gasex系统不是标准的完全校准系统。系统的校准（即所测气体的浓度）需要掌握化学计量学和信号评估以及对目标应用的深入了解。气体校准可以由最终用户直接执行，也可以（取决于危险程度）由Arcoptix按需执行。
傅里叶变换红外气象色谱仪的软件：
-免费GUI基本软件
FTIR火箭提供一个免费的WindowsXP，2000(32位)和Windows 7&8(32位和64位)兼容的图形用户界面(GUI)程序。
免费的基本软件包允许用户：
-配置硬件测量参数(放大器增益，平均值等)。
-实时显示光谱测量结果。
-设定参考光谱(白色，深色)，并选择原始光谱，透射或反射模式。
-通常的功能，如保存，打开，缩放，重放。
-与傅里叶变换光谱有关的一些具体特征：在光谱或干涉图的平均、运算、查找和保存干涉图等输出参数值种进行选择。
-免费的API&Examples软件
FTIR还提供了一个免费的API，允许您通过我们的DLL控制分光计与自定义代码。以下语言有基本示例：
-C#
-LabVIEW
-MATLAB
-免费的数据库检索分析软件
同时，我们还提供了一个数据分析软件，允许用户执行以下操作：
-将MASURE与自定义或现有库进行比较
-从一组选定的校准气体光谱中建立一个化学计量模型。
-监测不同气体浓度的演变。
便携式FTIR气相色谱仪的主要参数：
-FTIR
|
设计 |
永久对齐，免维护，密封 |
|
分辨率 [cm-1 ] |
2 cm-1 (1 or 0.5 cm-1 on demand) |
|
光谱范围 [cm-1 ] |
830 - 5000 |
|
分束器/ 窗片 |
ZnSe |
|
波数可重复性 |
<10ppm |
|
扫描频率 |
1 光谱/ 秒(分辨率决定) |
|
控制激光器 |
温度稳定 固体激光器@850nm |
|
探测器 |
MCT,热电冷却; D*=2.5e9 Jones |
|
信噪比 (at 2cm-1). 1 min扫描时间 |
1:40000 |
|
操作 |
位置独立 |
|
Absotrans(TM) |
干涉仪外壳内水和二氧化碳的主动抑制 |
|
A/D 转换器 |
24 bit |
|
通讯接口 |
USB 2.0 |
|
辐射源 |
Glo-bar 稳定在 1550 K |
- GAS CELL
|
设计 |
多通道，永久对齐，直接与FTIR匹配 |
|
路径长度 [m ] |
5 (按需提供其他路径长度) |
|
内部容积 [升 ] |
0.2 |
|
零气体损失 |
> 3 dB (less than 50 %) |
|
温度操作 [°C] |
-20 to 200 (不凝结) |
|
涂层 |
惰性铝涂层 |
|
抛物面镜 |
铝体，带铑保护金涂层 |
|
180℃稳定用加热器 |
峰值功率：400W；稳态功耗：30W左右 |
|
恒温器 |
PID（集成或可定制) |
|
加热器工作电压 |
220 V, (可定制其他电压) |
- SYSTEM
|
气体连接器 |
6mm Swagelock (可定制) |
|
通讯接口 |
USB2.0(可选的Wifi) |
|
操作温度 |
0°C-35°C |
|
操作系统 |
Windows 64位 |
|
功率自控 |
8小时工作时长 |
|
尺寸[mm] |
450 x 300 x 200 |
|
总重量[kg] |
13 |
