550nm LED

Roithner 550nm LED是一款基于 InGaAsP 的表面贴装高功率绿色 LED，典型峰值波长为550nm，光输出功率为100mW@350mA。550nm发光二极SMB1N-550H-02和SMB1N-550H均采用SMD封装(PA9T)。Roithner 550nm高功率绿光LED带有1000x1000μm的砷化镓芯片（InGaAs chip）。

所属品牌： 奥地利Roithner Lasertechnik

应用类型：

产品型号：SMB1N-550H，SMB1N-550H-02

负责人：包程鑫
联系电话：13417596712 电子邮箱：cxbao@welloptics.cn

规格书下载添加到询价单

产品描述
询问表格
相关应用
相关产品

550nm波长，100mW高功率，PA9T SMD封装的Roithner发光二极管

2023年末，奥地利Roithner公司正式推出了550nm的高功率绿色LED，型号SMB1N-550H和SMB1N-550H-02。高功率绿光LED继承了Roithner发光二极管SMB1N系列的高功率、砷化镓芯片（InGaAs chip）技术以及采用耐热聚酰胺 (PA9T) SMD封装。

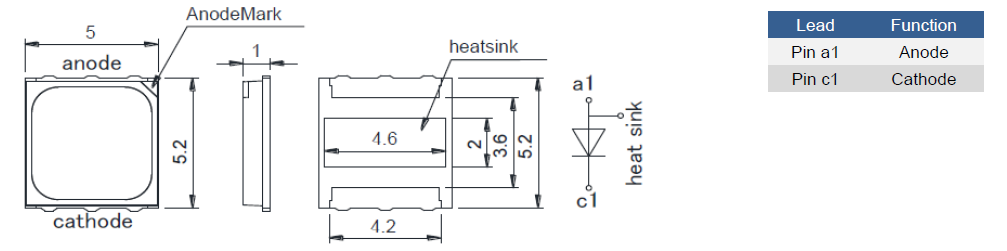

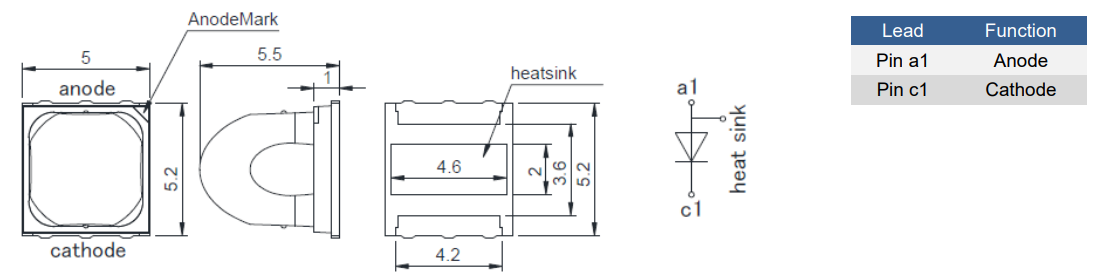

SMB1N-550H是一款基于InGaAsP的表面贴装高功率高功率绿色LED，典型峰值波长为550nm，光输出功率为100mW@350mA。高功率绿光LED采用SMD封装（PA9T），带有镀银焊盘（可无铅焊接）、铜散热器和硅树脂模压平窗。SMB1N-550H-02的光输出功率也为100mW@350mA。550nm高功率LED SMB1N-550H-02不仅采用聚酰胺树脂SMD封装(PA9T)，带有镀银焊盘（可无铅焊接）、铜散热器和硅树脂模制透镜，还可根据要求提供不同光束角度的其他变体。

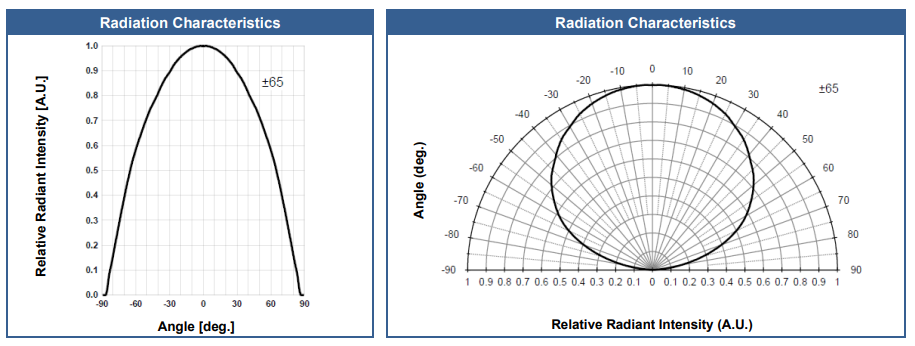

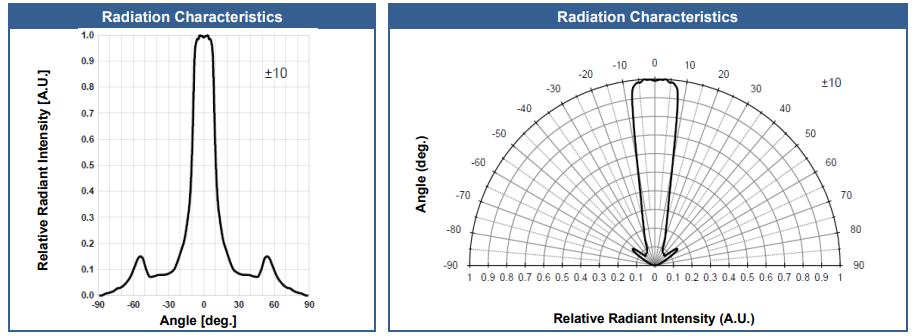

Roithner LED SMB1N-550H与SMB1N-550H-02的最大区别是SMB1N-550H-02含有透镜，从而导致其光束角为±10°，而SMB1N-550H的光束角为±65°。

Roithner 550nm LED的主要特点：

-高功率绿色LED

-特定波长550nm，光输出功率100mW@350mA

-砷化镓芯片（InGaAs chip），1x1mm

- PA9T SMD 封装

-光束角±65°（SMB1N-550H）或±10°（SMB1N-550H-02）

550nm高功率绿光LED的最大额定值*：

参数	符号	最小值	最大值	单位
功率耗散	P_D		1200	mW
正向电流	I_F		350	mA
脉冲正向电流**	I_FP		500	mA
反向电压	U_F		5	V
热阻	R_THJA		10	K/W
结温	T_J		120	°C
工作温度	T_CASE	-40	+100	°C
存储温度	T_STG	-40	+100	°C
引线焊接温度 (t_max.5s)	T_SLD		+250	°C

*接近或超过这些参数的操作可能会损坏设备

**占空比=1%，脉冲宽度=10μs

550nm高功率LED电子光学特性（T_CASE = 25°C）：

参数	符号	条件	最小值	典型值	最大值	单位
峰值波长	λ_P	I_F=1 A	540		560	nm
半宽	λ_Δ	I_F=1 A		35		nm
正向电压	V_F	I_F=1 A		2.7	3.4	V
正向电压	V_FP	I_FP=2 A*		2.9		V
总辐射功率	P_O	I_F=1 A	70	100		mW
总辐射功率	P_O	I_F=2 A*		140		mW
辐射强度	I_E	I_F=1 A		33（160）^*		mW/sr
辐射强度	I_E	I_F=2 A*		46（220）		mW/sr
视角	2θ_1/2	I_F=100 Ma		130（20）		deg.
上升时间	t_r	I_F=1 A		100		ns
下降时间	t_f	I_F=1 A		30		ns
