日本西格玛光机（Optosigma）的可见光高功率物镜，包含HPOBL-5、HPOBL-10、HPOBL-20等型号。系列物镜对应倍率为5、10、20倍，焦距40、20、10mm，高功率可见光激光物镜适用于495-570nm波长的高功率激光聚焦或准直。镜片采用合成石英，镀有宽带减反射膜，能校正球差和慧差，可用于激光加工和观察分析。文中详细列举了可见光高功率聚焦物镜在售型号的技术参数。
所属品牌： 日本OptoSigma
应用类型：
产品型号：HPOBL-5、HPOBL-10、HPOBL-20
5-20×,焦距40-10mm,495-570nm波长的高功率聚焦物镜HPOBL
齐焦距离为45mm，镜片间不使用光学胶胶合而是空气隙的物镜，镜片材料全部采用合成石英，在售型号为HPOBL-5，HPOBL-10，HPOBL-20。适用于大功率激光的聚焦或准直。针对可见光－可见光波段的单色光，充分校正了球差和慧差，可将平行光汇聚为接近衍射极限大小的光斑。
高功率可见光激光物镜HPOBL-5/10/20镀有495-570nm宽带减反射膜，可用于较宽光谱范围内的各种波长的激光。另外，在632.8nm也有一定程度的透过，可以使用He-Ne激光作为导向光。除了激光加工，亦适用于观察分析等用途。为了保护高功率激光物镜以避免被激光加工时飞溅的粉尘所损伤，在10倍物镜上可以安装保护窗玻璃并在必要时更换。(20倍物镜原本带有保护窗玻璃。）
西格玛光机可见光高功率物镜HPOBL-5，HPOBL-10，HPOBL-20技术参数表：
有效孔径=2×焦距×NA(瞳径即有效孔径)
|
型号 |
增透膜波长(nm) |
倍率(倍) |
焦距(mm) |
NA |
工作距离WD |
分辨率(μm) |
焦深(μm) |
瞳孔直径(mm) |
实际视场(φ24目) |
激光损伤阈值 |
自重(kg) |
|
HPHPOBL-5 |
495-570 |
5x |
40 |
0.125 |
36 |
2.6 |
20.8 |
10 |
2.4 |
7J/cm2 |
0.016 |
|
HPHPOBL-10 |
495-570 |
10x |
20 |
0.25 |
15.2 |
1.3 |
5.2 |
10 |
0.8 |
7J/cm2 |
0.03 |
|
HPHPOBL-20 |
495-570 |
20x |
10 |
0.4 |
5.2 |
0.8 |
2 |
8 |
0.7 |
7J/cm2 |
0.045 |
Optosigma可见光高功率聚焦物镜HPOBL-5，HPOBL-10，HPOBL-20使用注意事项
-承接高功率激光物镜减反射膜的中心波长设计变更（可见光-可见光）。
-对可见光高功率物镜备有用于物镜固定的专用镜架(LH0-20.32)，也可使用物镜适配器(TAT-180A)
-将可见光高功率聚焦物镜HPOBL-5/10/20固定于十字调节镜架(TAT)上。
-高功率可见光激光物镜用于激光加工时，可配合同轴照明观察装置(OUCl-3)以及激光导入组件(DIMC-532R)使用。
Optosigma高功率可见光激光物镜产品应用信息
-可见光高功率物镜用于大功率激光，或高温光源附近使用时，可能导致镜片温度升高，焦距发生变化。
-入射光束直径太小的话，并不能得到较小的会聚光斑。只使用合成石英材料的物镜没有校正色差。

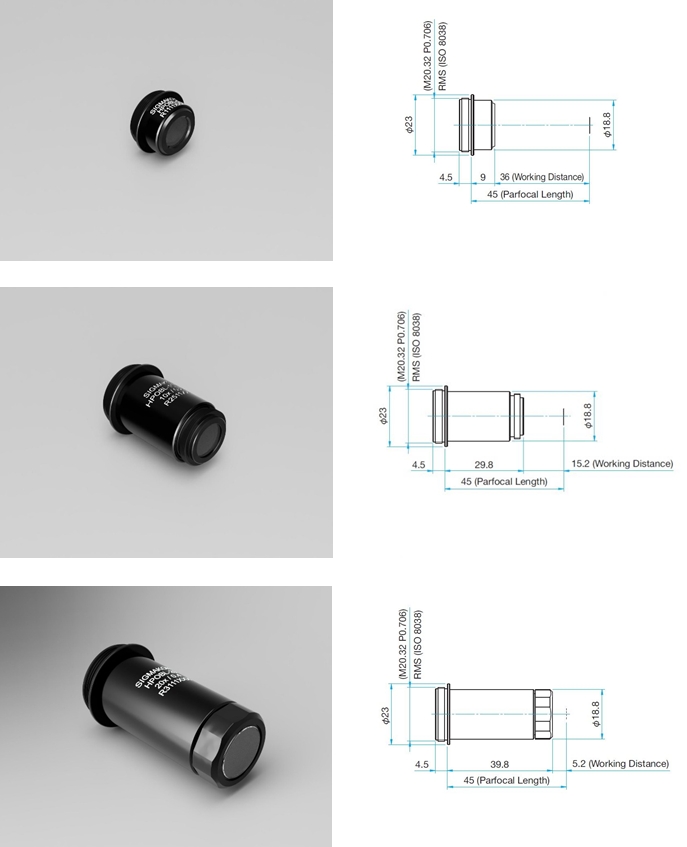

Optosigma可见光高功率聚焦物镜HPOBL-5/10/20外形图：
