激光晶体是激光内部光学增益的来源。与Tm3 +离子相比，Ho3 +离子通常具有更高的发射截面和更长的较高激光能级寿命。这些特征对于低阈值和有效的激光操作特别理想，因此Optogama专门推出了Tm,Ho：KYW晶体。Cr3 +：LiSAF增益介质在近红外线中具有较宽的发射带，可通过锁模技术广泛地调节激光操作并产生约10 fs的光脉冲。
所属品牌： 立陶宛Optogama
应用类型：
产品型号：Tm，Ho：KYW晶体、Cr：LiSAF晶体
负责人：李工
联系电话：13691926712
电子邮箱：zxli@welloptics.cn
激光晶体，Tm,Ho：KYW晶体、Cr：LiSAF晶体
激光晶体-有源激光介质是激光内部光学增益的来源。激光晶体或激光玻璃通常掺杂稀土离子(例如钕、镱或铒)或过渡金属离子(钛或铬)。为了激发激光，有源增益介质必须处于非热能分布中，即粒子数反转。Optogama开发了不同的激光晶体主机和离子掺杂剂组合，用于基础研究和工业应用。Tm,Ho：KYW晶体、Cr：LiSAF晶体是其中两款比较有特色的激光晶体
与Tm3 +离子相比，Ho3 +离子通常具有更高的发射截面和更长的较高激光能级寿命。这些特征对于低阈值和有效的激光操作特别理想。但是，人们认识到，由于Ho3 +不具有与市售激光二极管的输出完全匹配的强吸收线，因此通常选择Ho3 +与Tm3 +离子共掺杂以实现在2μm光谱范围内有效工作。Tm-Ho系统中的能量传递路径。 Tm，Ho：KYW晶体的特征是大而宽的极化吸收和发射带，有效的能量传递Tm3 +→Ho3 +。
Cr3 +：LiSAF增益介质在近红外线中具有较宽的发射带，可通过锁模技术广泛地调节激光操作并产生约10 fs的光脉冲。Cr：LiSAF晶体可以以非常低的损耗水平（0.2％/ cm）生长，并且能够构建高Q腔，从而导致激光阈值低至2 mW，斜率效率高于50％。此外，Cr：LiSAF的非线性折射率比Ti：蓝宝石低约四倍，这减少了超短脉冲产生和放大中不想要的非线性。
Tm，Ho：KYW晶体主要特点：
-大而宽的偏振吸收和发射带
-有效能量传递TM3+→Ho3+
-高掺杂浓度低浓度淬火
-可根据要求提供定制水晶
Tm，Ho：KYW晶体主要应用：
- 2μm型遥感激光器(激光雷达技术)、计量和医疗应用
-中红外光学参量振荡器的泵浦源。
Tm，Ho：KYW晶体技术特性：
|
吸收峰波长 |
802 nm |
|
峰值吸收截面 |
7.6×10-20厘米2 |
|
峰值吸收带宽 |
~4nm |
|
激光波长 |
2060 nm |
|
5～7能级时间 |
1.8毫秒 |
|
发射截面@2056 nm |
4.7×10-20厘米2 |
|
折射率@1040 nm |
ng=2.05，nm=2.01，np=1.97 |
|
晶体结构 |
单斜 |
|
密度 |
6.5克/cm3 |
|
Mohs硬度 |
4-5 |
|
热导率 |
~3.3Wm-1K-1 |
|
DN/DT |
DNm/dt=-9.2×10-6 K-1 |
|
热膨胀系数 |
αp=1.83×10-6 K-1、αm=10.29×10-6 K-1, |
|
典型掺杂水平 |
5%[TM],0.5%[HO] |

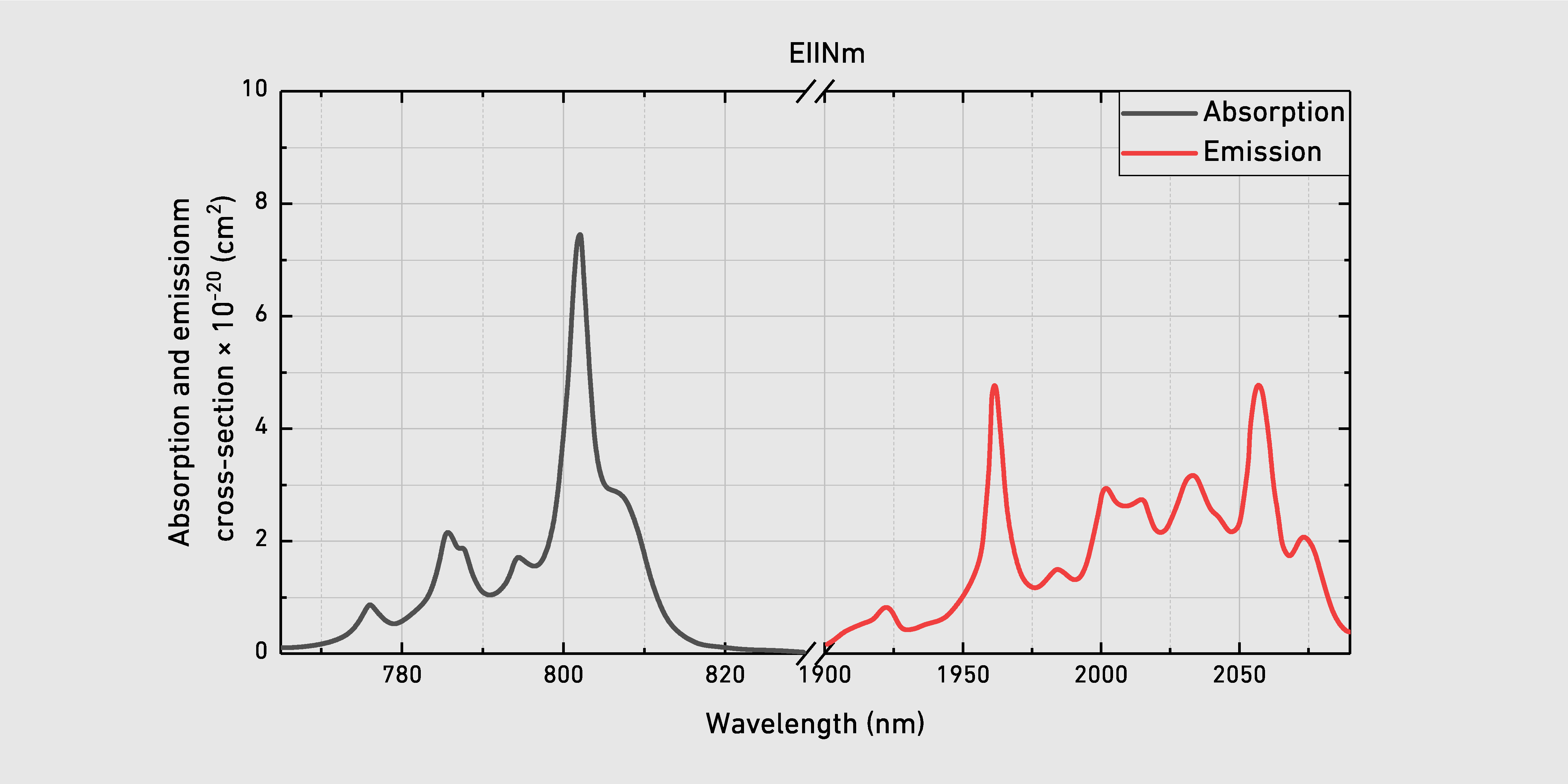

Tm,Ho：KYW晶体的吸收和发射曲线
Tm,Ho：KYW晶体产品规格：
|
定向 |
Ng-切割 |
|
透明孔径 |
>90% |
|
面尺寸公差 |
+0/-0.1毫米 |
|
长度公差 |
±0.1毫米 |
|
平行度误差 |
<10 arcsec |
|
垂直度误差 |
<10 arcmin |
|
保护槽 |
<0,1 mm at 45˚ |
|
表面质量 |
10-5 S-D |
|
表面平整度 |
<λ/10@6328 nm |
|
涂层 |
R<0，5%@802 nm+R<0，15%@2000-2100 |
|
利特 |
>10 J/cm2@2060 nm，10 ns |
Tm,Ho：KYW晶体产品型号
|
SKU |
面尺寸 |
长度 |
端面 |
掺杂 |
涂层 |
价格(RMB) |
|
7855 |
3x3毫米 |
2毫米 |
直角切割 |
TM 5%，Ho 0 5% |
AR/Ar@802nm+2000-2100 nm |
5600 |
|
7856 |
3x3毫米 |
2毫米 |
布鲁斯特切 |
TM 5%Ho 0 5% |
无涂层 |
4400 |
Cr：LiSAF晶体主要特点：
-宽吸收和发射带
-非线性折射率比Ti：蓝宝石低四倍。
-可根据要求提供定制水晶
Cr：LiSAF晶体主要应用：
-飞秒激光与CPA激光系统
Cr：LiSAF晶体技术特性：
|
吸收峰波长 |
670 nm |
|
峰值吸收截面 |
5.5×10-20cm2 |
|
峰值吸收带宽 |
~100 nm |
|
激光波长 |
830(780-920)nm |
|
寿命4T2能级 |
67 μs |
|
发射截面 |
5×10-20cm2 |
|
折射率 |
1.41 |
|
晶体结构 |
三角状 |
|
密度 |
3.45公斤/厘米3 |
|
Mohs硬度 |
4 |
|
热导率 |
4.6(\x{e76f}a)，5.1(\x{e76f}c)Wm-1K-1 |
|
DN/DT |
-4,2×10-6K-1(no), -4,6×10-6 K-1(N)e) |
|
热膨胀系数 |
22×10-6(\x{e76f}a)K-1, 3.6×10-6(\x{e76f}c)K-1 |
|
典型掺杂水平 |
0.8%-1.5% |
Cr：LiSAF晶体的吸收和发射曲线
Cr：LiSAF晶体产品规格：
|
方向 |
b切 |
|
透明孔径 |
>90% |
|
面尺寸公差 |
+0/-0.1毫米 |
|
长度公差 |
±0.1毫米 |
|
平行度误差 |
<10 arcsec |
|
垂直度误差 |
<10 arcmin |
|
保护槽 |
<0.1 mm at 45˚ |
|
表面质量 |
10-5 S-D |
|
表面平整度 |
<λ/8@6328 nm |
|
波前畸变 |
<λ/4@6328 nm |
|
涂层 |
Ar(R<0.5%)@450~800 nm |
|
激光损伤阈值 |
>10 J/cm2@1064 nm，10 ns |
手动探针系统
