芬兰SPECIM生产的手持式智能型高光谱相机SPECIM-IQ覆盖的波长范围为400~1000nm，光谱分辨率FWHM：7nm、波长400~1000nm、重量1.3kg。具有多种操作模式，搭配触摸屏，使用方便，具有32G存储卡，即时成像。用于植被等多种应用。这种Specim-IQ手持式高光谱成像仪又叫做手持式智能型高光谱相机SPECIM-IQ、Specim-IQ便携式高光谱相机等等。
所属品牌： 芬兰Specim
应用类型：
产品型号：Specim-IQ
负责人：陈工
联系电话：13418906712
电子邮箱：chenpeng@welloptics.cn
手持式智能型高光谱相机SPECIM-IQ，光谱分辨率FWHM：7nm、波长400~1000nm、重量1.3kg
芬兰SPECIM生产的手持式智能型高光谱相机SPECIM-IQ覆盖的波长范围为400~1000nm，光谱分辨率FWHM：7nm、波长400~1000nm、重量1.3kg。具有多种操作模式，搭配触摸屏，使用方便，具有32G存储卡，即时成像。用于植被等多种应用。这种Specim-IQ手持式高光谱成像仪又叫做手持式智能型高光谱相机SPECIM-IQ、Specim-IQ便携式高光谱相机等等。
Specim-IQ手持式高光谱成像仪是一款手持式高光谱相机，在一个单一的集成单元中执行高光谱数据捕获、数据处理和分类结果可视化。该智能型高光谱相机由specim-IQ Studio软件支持。使用该软件，用户可以开发和下载自己的应用程序到相机，因为它具有嵌入式处理能力。
手持式智能型高光谱相机SPECIM-IQ的测量原理为线扫描，波长范围400-1000nm。其空间采样为每行像素数为512，光谱分辨率为7nm，跨越波长范围204个光谱波段。成像线的数量是静态的，有512条线，因此相机总是捕捉分辨率为512×512像素的正方形图像。

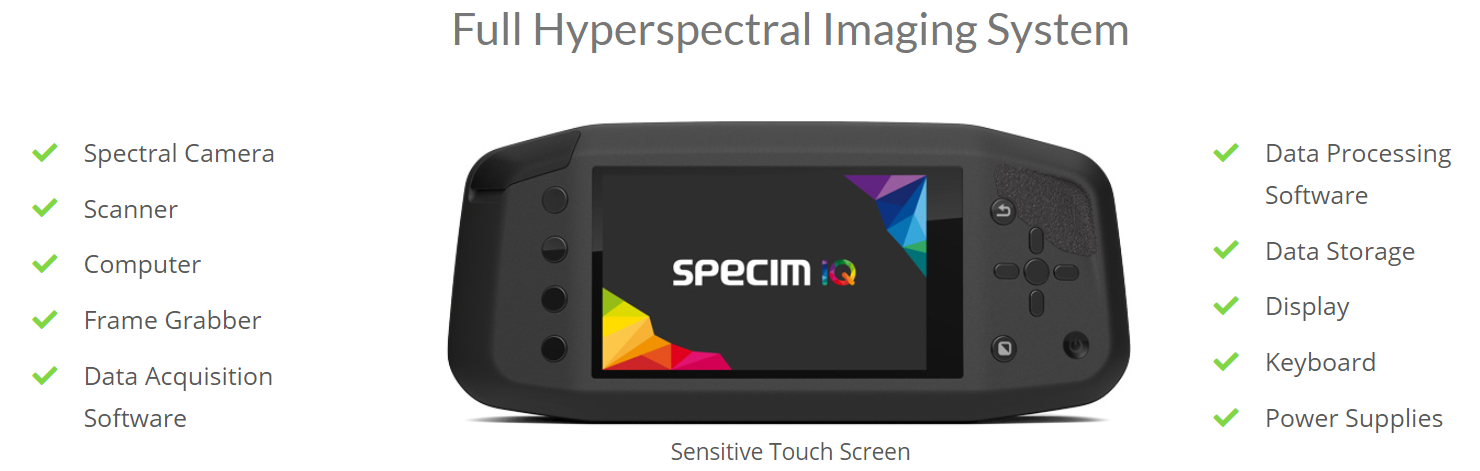

Specim-IQ便携式高光谱相机配备触摸屏、可充电电池、可更换存储卡和USB连接器等。该相机包括处理器、光谱相机(CMOS技术)、取景器相机(5Mpix)、对焦相机、带有光学运动电机的扫描仪，可提供了一个31°x31°的视场，还具备手动设置对焦，其对焦距离从150mm到无限远。比如，距离目标1m时，可见区域为0.55×0.55m，目标的空间分辨率为1.07mm。specim-IQ通过触摸屏控制，并依靠图形用户界面指导用户进行成像操作，简便易懂。该便携式高光谱相机的能够将记录的高光谱数据实施转换，并显示在屏幕上。
对于数据处理，specim-IQ提供了三种不同的模式：默认记录模式(不进行任何处理)、自动筛选模式(ASM，单类分类器)、应用模式(由Specim-IQ Studio开发的部署处理模式)：
1） 在默认记录模式下，所有的原始数据和反射率数据被单独保存。数据集是一个文件夹结构，其中数据与元信息存储在一起。
2） ASM模式基于光谱角映射器，用户有可能选择参考光谱，以及类创建的阈值。在分类之前，按照上面的描述进行反射率变换，以及自动波长范围选择，以避免使用光谱的噪声部分。通过使用Specim-IQ Studio软件，可以构建可以上传到Specim-IQ摄像机的应用程序。
3） 在应用模式下，用户可以定义数据记录、可视化和保存。此外，可以通过创建多个类、类组、数据再处理、对目标应用进行分类来定义数据分类。Specim-IQ Studio软件允许直接从图形用户界面创建应用程序，而无需任何编程。

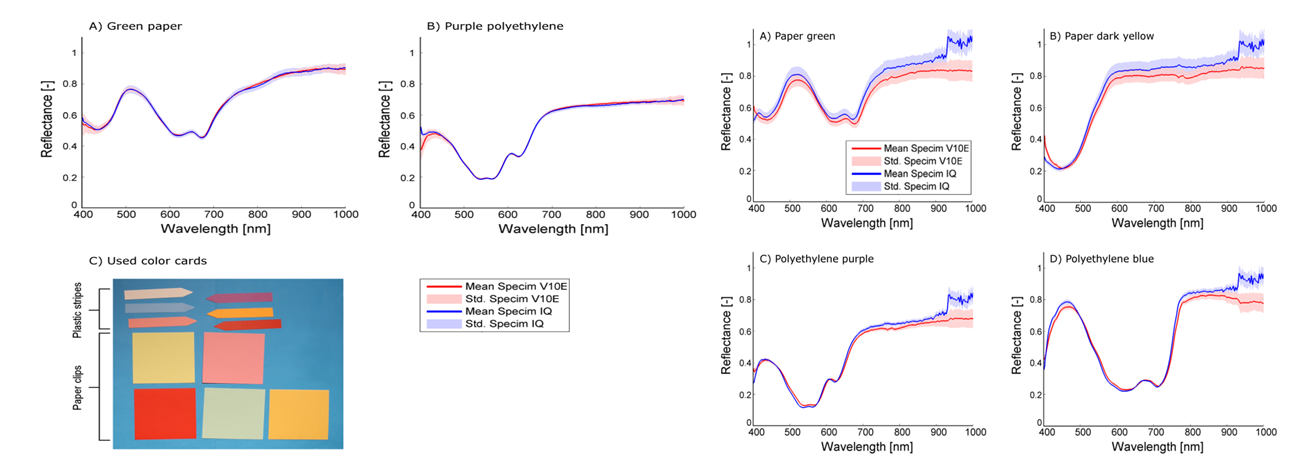

下图左边为不同颜色的卡片对不同波长的反射率，右侧为对比光谱反射光谱从室外实验(A-D):纸绿色，纸暗黄色，聚乙烯紫色，聚乙烯蓝色。除了在近红外光谱中观察到的增加的反射率外，所有光谱都显示出较高的一致性。

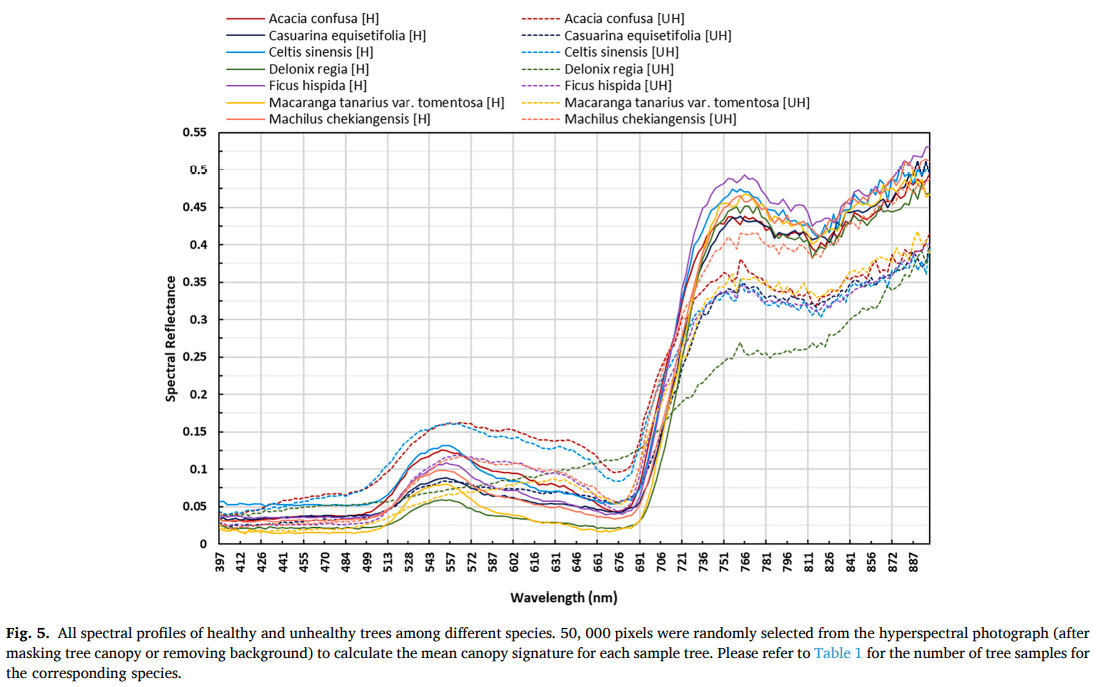

下图为不同物种之间健康和不健康树木的所有光谱图：
Specim-IQ手持式高光谱成像仪规格：
操作参数：
|
光谱相机 |
VNIR400-1000nm（CMOS） |
|
工作模式 |
默认录音模式 自动筛选模式 应用模式（用户自定义） 延时模式 远程使用 |
|
用户调整 |
积分时间调整 调焦（手动） 元数据和标签添加 |
|
数据格式 |
带有 ENVI 兼容数据文件的 Specim 数据集 |
|
数据输出 |
带 SD 卡，通过 USB 或 WiFi 连接 |
|
操作时间 |
使用一张SD卡和电池进行100次测量 |
|
取景器相机 |
5Mpix |
|
短焦距照相机 |
1.3 Mpix |
|
用户界面软件 |
Specim自带 |
|
SD存储 |
UHS-1 SD卡(最大32 GB SD存储卡) |
|
处理器 |
NVIDIA Tegra K1 |
|
CPU |
Kepler Mobile |
|
存储卡 |
2gb DDR3L RAM和8GB Emmc |
|
GPS模块 |
U-BLOX GPS/GNSS MAX-M8Q-0 |
|
数据格式 |
ENVI兼容的Specim数据集 |
|
工作电压 |
3.7V |
|
电池 |
5200mAhLi-Ion（26650型） |
|
Wifi |
IEEE Std 802.11 b / g / n |
|
运行时间 |
单SD卡和电池可进行100次测量 |
|
显示&按键 |
4.3英寸触摸屏+13个物理按键(附带指示声) |
|
相机接口 |
USBType-C |
|
尺寸 |
207×91×74mm（镜头125.5mm） |
|
重量 |
1.3Kg |
|
传感器F数 |
F/1.7 |
|
狭缝的F数 |
F/2.2 |
|
放大倍率（传感器/狭缝） |
1/1.3 |
相机光学参数：
|
梯形畸变 |
已纠正 |
|
Smile |
已纠正 |
|
光谱分辨率FWHM |
7nm |
|
狭缝长度和宽度 |
11.70mm×42um |
传感器参数：
|
空间采样率 |
512像素 |
|
光谱波段 |
204（可选Bin2x和Bin3x） |
|
影像分辨率 |
512×512像素 |
|
像素大小 |
17.58 μm x 17.58 μm |
|
数据输出 |
12 bit |
|
满阱容量 |
>32000 e- |
|
峰值信噪比 |
＞400:1 |
物镜及环境使用参数：
|
物距 |
150mm-无穷远 |
|
焦距长度 |
21mm |
|
全视野 (FOV) |
31°×31° |
|
螺纹 |
M40.5 x 0,5 |
|
视场@1m距离 |
0.55×0.55m |
|
防水等级 |
IP5x |
|
工作温度 |
5~40℃ |
|
存储温度 |
-20~50℃ |
|
工作湿度 |
95%非冷凝 |
|
Shock |
STD-810G Method 516.6 Precedure VI |
|
欧盟指令 |
Radio Equipment Directive 2014/53/EU. |
手持式智能型高光谱相机SPECIM-IQ特点：
-取景器相机
-扫描仪和电动机
-嵌入式数据处理装置
-用于数据采集和处理的操作软件
-可替换的数据存储
-触摸屏显示和按钮
-可充电电池供电
Specim-IQ便携式高光谱相机应用：
-植被研究
-食物分析
-犯罪侦查
-艺术分析
-健康
