1550nm电子自准直仪是以色列DUMA推出的红外电子自准直仪,最大的特点就是其是覆盖到红外波段的1550 nm自准直仪。Electronic Autocollimator 1550nm激光自准直仪是2050 x 1400像素的高分辨率激光自准直仪,具有350-15500nm的光谱响应,42 mm大孔径的特征让此大孔径自准直仪可以同时进行多光束分析。Duma 1550 nm电子自准直仪将准直、校准功能和光束分析功能融合在一起。
所属品牌: 以色列Duma Optronics
应用类型:
产品型号:EAC-1012-19-1550-E
负责人:孙泽明2
联系电话:13692216712
电子邮箱:zmsun@welloptics.cn
350-1550 nm,覆盖红外波段,红外电子自准直仪
Electronic Autocollimator 1550 nm是以色列Duma公司全新推出的1550 nm电子自准直仪,此红外电子自准直仪是高分辨率激光自准直仪,最大入射孔径42 mm。Duma Electronic
Autocollimator 1550 nm激光自准直仪可以监控,记录光学装置的角度和定位,是可以同时提供精确快速的准直和辅助较准对齐功能的高精度电子自准直仪。1550 nm电子自准直仪也可以根据客户需求增加对于准直激光的光斑分析的功能。此有光斑分析功能的大孔径自准直仪可以进行光束发散角的测量,也可以同时对多束光进行分析测量。
以色列Duma 的Electronic Autocollimator 1550 nm激光自准直仪的像素为2050
x 1400,1550 nm自准直仪是最低可分辨0.05
sec的高分辨率激光自准直仪。红外自准直仪是准直的精度最高可达1.0角秒的高精度电子自准直仪。

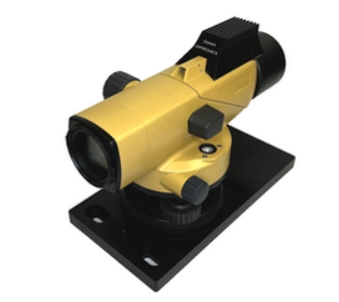

Electronic Autocollimator 1550 nm激光自准直仪
红外电子自准直仪主要特点:
-对需要1550 nm波长的元件进行复杂的对准。
- 42 mm的大孔径自准直仪
-可选光斑分析功能
-高精度电子自准直仪
-高分辨率激光自准直仪
-大孔径自准直仪
1550 nm电子自准直仪规格参数:
技术规格 |
参数 |
电子自准直仪视场 |
±60’(H) x ±40’(V) |
光斑分析模块视场 |
±120’(H) x ±80’(V) |
响应波段 |
350-1550 nm(望远镜模式) |
通光孔径 |
42 mm |
电子自准直仪分辨率 |
0.05 sec |
电子自准直仪准确度 |
1.0 sec |
调焦方式 |
手动 |
调焦范围 |
18 cm到无穷 |
粗对准激光 |
650 nm |
像素(H x V) |
2050 x 1400 |
像素尺寸 |
9.2 x 9.2 um(binning 1) |
红外自准直仪可选配的光斑分析功能的规格参数:
技术规格 |
参数 |
可测激光类型 |
准直激光 |
最大光束入射方向 |
±50’(H) x ±40’(V) ±14 mrad (H) x ±11 mrad(V) |
激光光束发散角测量 |
最小可测 0.05 mrad |
光束发散角分辨率 |
好于 ±5 urad |
多光束测量 |
最多同时可测400束光 |
1550 nm自准直仪的可选配件:
-EAC-1012-19-STG: XY轴位移台
-EAC-1012-19-FW5: 36 mm通光孔径的滤光片转轮,可以安装衰减片、偏振片等光学元件
一套标准的Electronic Autocollimator 1550 nm红外自准直仪的系统包括:1550 nm自准直仪、软件和对准反射镜。
