DataRay红外光斑分析仪

 探测面积10.9 mm x 8.2 mm，640 x 480像素，波长：2-16um 红外光斑轮廓分析仪

美国DataRay提供各种类型的光斑分析仪和光束质量分析仪，包括3.2um的高分辨率光斑分析仪、红外光束分析仪、太赫兹光斑分析仪，狭缝式光束质量分析仪等。其产品具有种类齐全，价格适中，波长覆盖范围广等特点，是激光专业实验室的理想选择。

远红外光斑分析仪型号是WinCamD-IR-BB和WinCamD‐FIR2‐16‐HR两种，两者参数在像素单元大小，有效传感区域和可测红外波段基本一致，但对于其他的参数，例如外观上WinCamD‐FIR2‐16‐HR的大小为2.40 x 2.65 x 2.05” (1.86” without filter)，而WinCamD-IR-BB大小则为2.8 x 2.8 x 2.0"，在探测的脉冲波时WinCamD-IR-BB的大于10KHz，WinCamD‐FIR2‐16‐HR则是大于100KHz。ADC上WinCamD‐FIR2‐16‐HR是12bit的，WinCamD-IR-BB则是14bit的，总体来说WinCamD-IR-BB的各项参数都优于WinCamD‐FIR2‐16‐HR，尺寸大一点但更适合于集成安装。

带后缀为-TEL的是属于1480-1680nm波长的中红外光束分析仪，主要是利用这个波段的红外光在荧光粉的作用下转换为可见光做进一步的探测，型号如WinCamD-LCM-TEL，BladeCam-HR-TEL，WinCamD-UCD12-TEL基本上每个系列都会有这个波段的中红外光斑质量分析仪。

DataRay红外光斑分析仪WinCamD‐FIR2‐16‐HR特点：

-17μm像素间距，640 x 480像素，10.9 mm x 8.2 mm

-2至16μm波长范围的微测辐射热计

-端口供电USB 2.0; 灵活的3米电缆，无电源砖

-12位ADC，4 MB图像缓冲器和板载微处理器

-16 ms响应时间

-没有斩波器测量脉冲或CW波束

-室温，无需冷却

DataRay 2-16um光斑轮廓分析仪，CO2光束分析仪主要应用：

-激光M2值测量

-激光发散角测量

-光学系统集成和设备准直

-二氧化碳激光/远红外激光轮廓分析

-激光漂移测量以及监控

-激光和激光系统的现场服务(Field servicing of lasers and laser‐based systems)

美国DataRay红外光斑分析仪WinCamD‐FIR2‐16‐HR主要规格型号

WinCamD‐FIR2‐16‐HR的像素单元大小为17*17um大小，有效传感区大小为10.9*8.2mm，可测的重复频率大小大于100KHz, 整体便携紧凑，适合于集成到系统中。可用于连续激光以及脉冲激光。此外，对于1480-1605nm的中红外波段的红外光斑探测我们推荐使用WinCamD‐NIR这款光斑分析仪，原理是利用红外光在荧光粉照射时会有可见光产生的原理，可探测这一波段的光斑的各项参数。

DataRay红外相机式光束分析仪是WinCamD-IR-BB特点及其主要参数：

-2~16μm波长范围的微测辐射热计，640 x480,17μm像素，10.8 x 8.2 mm有效面积
-高灵敏度：在5 x峰峰值噪声下约为75μW/ cm2
-30 FPS（出口7.5 FPS），端口供电的USB 3.0; 不需要电源砖
-没有切碎机/ TEC，集成快门允许，HyperCal™

- 动态噪声和基线校正软件，自动非均匀性校正（NUC）
-≥1000：1信号与RMS噪声

-动态范围：14位ADC

-14 ms热时间常数

-测量PRR≥1kHz的脉冲激光

-在多个摄像头上并行捕获

-光束传播分析，光束发散测量

-ISO 11146 M2选项

以下是不同型号对应的产品ID

• BeamOn X光斑分析仪
• BeamOn WSR
• BeamOn U3-E光斑分析仪
• BeamOn HR 4/3''

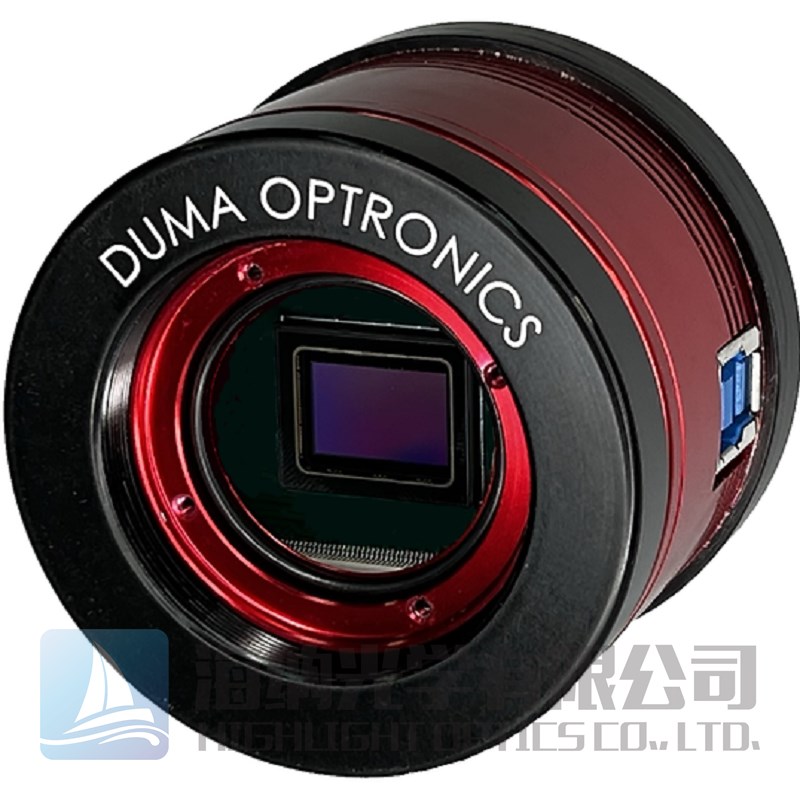

• BeamOn HR 1''
