德国MW电动测量平台的MT mot系列作为电动测量载物台，行程范围包括50 x 50 mm至200 x 100 mm，该系列平台可用于透射光应用，反射光应用及硬度测试，搭配MR测量系统，不同的丝杆间距对应不同的运行速度，允许用户集成测量系统。
所属品牌： 德国Marzhauser Wetzlar
应用类型： 显微镜自动化
产品型号：MT mot Series
负责人：孙工 平移台及显微镜载物台
联系电话：13691896712
电子邮箱：sxdai@welloptics.cn

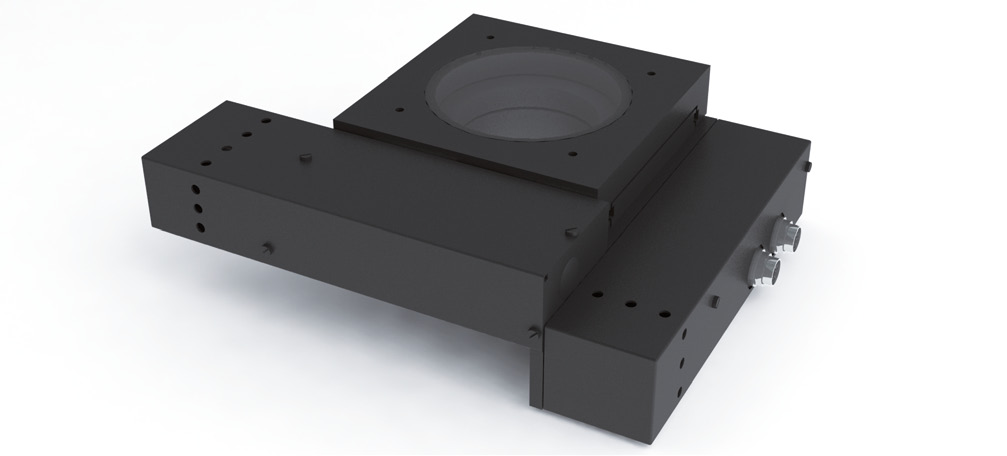

行程200x100mm，精度<1um，MT mot电动测量平台
德国Marzhauser Wetzlar为用户提供电动测量系统，与TANGO控制器和两轴手柄配合，可以实现XY两轴控制，除MT mot 50 × 50外，MT mot 100 x 100 MR及MT mot 200 x 100 MR均搭载Marzhauser的MR测量系统。
其中MT mot 50 x 50的子型号分别适用于透射光应用，反射光应用及硬度测试，除外壳及整体结构外，参数完全相同。2相步进电机为高精度的步进单位（分辨率）提供了基础，可提供60mm/s的运行速度，方便用户集成自己的测量系统，MT mot 100 x 100 MR及MT mot 200 x 100 MR因配置MR测量系统的原因，导致最小步进略大于MT mot 50 x 50，但是以上设备具备更高的重复精度，其中MT mot 200 x 100 MR可以保持极高的准确性。
为满足用户需求，海纳光学所代理的德国Marzhauser Wetzlar为用户提供不同的配置选择，方便用户集成并规划实验室系统。
电动测量平台MT mot 50 x 50
|
订购型号 |
00-36-102-0000 |
00-36-104-0000 |
00-36-109-0000 |
|
测量范围 |
50 x 50 mm (2" x 2") |
50 x 50 mm (2" x 2") |
50 x 50 mm (2" x 2") |
|
双向重复精度 |
< 1 μm |
< 1 μm |
< 1 μm |
|
准确度 |
测量长度/ 40+2.5 |
测量长度/ 40+2.5 |
测量长度/ 40+2.5 |
|
分辨率 |
< 0,01 μm |
< 0,01 μm |
< 0,01 μm |
|
电机 |
2相步进电机 |
2相步进电机 |
2相步进电机 |
|
行程速度 |
60 mm/s, with 1 mm ball screw pitch |
60 mm/s, with 1 mm ball screw pitch |
60 mm/s, with 1 mm ball screw pitch |
|
重量 |
3.5 kg |
3.5 kg |
3.5 kg |
|
载重 |
5 kg |
5 kg |
5 kg |
电动测量平台MT mot 100 x 100 MR
|
订购型号 |
00-34-403-0000 00-34-404-0000 |
|
测量范围 |
100 x 100 mm (4" x 4") |
|
双向重复精度 |
< 1 μm |
|
准确度 |
测量长度 / 40 +2,5（μm） |
|
分辨率 |
< 0,05 μm |
|
电机 |
2相步进电机 |
|
行程速度 |
60 mm/s, with 1 mm ball screw pitch 120 mm/s, with 2 mm ball screw pitch |
|
重量 |
7 kg |
|
载重 |
5 kg |
电动测量平台MT mot 200 x 100 MR
|
订购型号 |
00-34-106-0000 00-34-107-0000 |
|
测量范围 |
200 x 100 mm (8" x 4") |
|
双向重复精度 |
< 1 μm |
|
准确度 |
± 1 μm |
|
分辨率 |
< 0,05 μm |
|
电机 |
2相步进电机 |
|
行程速度 |
60 mm/s, with 1 mm ball screw pitch 120 mm/s, with 2 mm ball screw pitch |
|
重量 |
9 kg |
|
载重 |
5 kg |
