平顶光束整形器FTC用于将高斯光束转换成平顶光束，高斯光和平顶光切换时间0.2秒，转换效率高达70%，波长范围可达250nm~2000nm。立陶宛optogama平顶光束整形器FTC由石英波片、空间变化波片和高对比度偏振器组成，在精密激光微加工、生命科学和研究等方面均有应用。平顶转换器可以提供稳定和可靠的性能，也能避免设备外壳中的热效应或应力。
所属品牌： 立陶宛Optogama
应用类型：
产品型号：
负责人：蒋画6
联系电话：13622396712
电子邮箱：hjiang@welloptics.cn
optogama平顶光束整形器，切换时间快，转换效率高
平顶光束整形器是将高斯光束转换为平顶（顶帽）光束的一体化电动解决方案，光束轮廓沿光轴保持平顶形状。立陶宛optogama平顶光束整形器FTC由石英波片、空间变化波片和高对比度偏振器组成。optogama FTC可用于紫外，可见光和近红外光谱范围内，可以在250nm到2000nm范围内产生平顶光束。
optogama FTC的所有光学元件都是为高LIDT而制造的，即使在工业应用中将其与高功率激光器一起使用，也能提供稳定和可靠的性能。
平顶光束整形器Flat top converter的次级激光束可以被抑制到外部光束收集器中。光束收集器可以避免平顶转换器FTC设备外壳中的任何热效应或应力。
平顶光束整形器FTC的主要特点
-高斯光和平顶光之间的快速切换
-光束轮廓沿光轴保持平顶形状
-集成控制器
-可以定制
-通光孔径可达15mm
-快速切换时间0.2秒
-高达10J/cm^2的高损伤阈值（10ns@1064 nm）
-转换效率高达70%（在平顶模式下）
应用：
-精密激光微加工
-生命科学
-研究
平顶光束整形器的使用

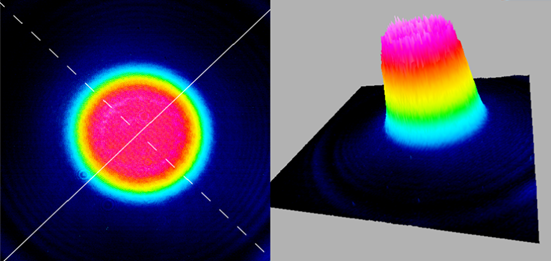

平顶光束整形器可以准直传输，也可以聚焦使用。图1平顶转换器后面没有扩束器准直传输，第二种是平顶光束整形器后面有扩束器如图2准直传输，图3是平顶光束整形器带扩束器聚焦使用。
激光器的波长是1064nm,光束直径在1/e^2，X=4.2mm,Y=3.8mm,平顶光束整形器的波长是1064，光束直径4mm（1/e^2）,Z表示平顶光束整形器与CCD相机之间的距离。
平顶光束整形器的规格
平顶转化器有105x53x62.5mm和105x70x62.5mm两尺寸，输入孔径和输出光圈相等，在高斯光束模式的情况下转换效率>97%。平顶转化器可定制波长和镀膜，平顶光束可沿光轴方向保持平顶形状。
|
电动激光功率衰减器规格 |
|
|
尺寸（高x宽x长） |
105x53x62.5mmFTC;<br>105x70x62.5mm FTC，带光束收集器（BD-6） |
|
清晰输入孔径 |
ø15 mm（取决于波片） |
|
清晰输出光圈 |
ø15 mm（取决于波片） |
|
转换效率和传输 |
高达70 %（平顶光束模式） 不小于97 %（高斯光束模式） |
|
镀膜 |
>10 [J//cm2]（10ns @ 1064 nm） |
|
切换时间 |
0.2秒 |
|
绝对位置编码器 |
是，分辨率为3.7弧秒 |
|
平顶光束 |
光束轮廓沿光轴保持平顶形状 |
参数规格：
|
孔径（mm） |
波长 |
调整 |
类型 |
控制接口 |
典型应用 |
SKU |
|
ø 6mm |
1030 |
自动 |
DOE |
USB或RS232 |
平顶光束生成 |
19750 |
|
ø 6mm |
515 |
自动 |
DOE |
USB或RS232 |
平顶光束生成 |
19752 |
|
ø 3mm |
1030 |
自动 |
DOE |
USB或RS232 |
平顶光束生成 |
19753 |
|
ø 3mm |
515 |
自动 |
DOE |
USB或RS232 |
平顶光束生成 |
19754 |
|
ø 6mm |
1064 |
自动 |
DOE |
USB或RS232 |
平顶光束生成 |
19755 |
|
ø 3mm |
1064 |
自动 |
DOE |
USB或RS232 |
平顶光束生成 |
19756 |
|
ø 6mm |
532 |
自动 |
DOE |
USB或RS232 |
平顶光束生成 |
19757 |
|
ø 3mm |
532 |
自动 |
DOE |
USB或RS232 |
平顶光束生成 |
19758 |
