德国Fiberware多模光纤提供多种类的品型，包括紫外/可见光/红外波段的多模石英光纤，紫外/红外锥形光纤。德国多模fiberware光纤中的紫外和红外传输特性属于特种光纤的范畴。多模光纤具有较高的芯包比，良好的生物相容性和较高的损伤阈值。
所属品牌： 德国fiberware
应用类型：
产品型号：
负责人：陈彦霖
联系电话：13434776912
电子邮箱：ylchen@welloptics.cn
Fiberware特种光纤，多模光纤，石英光纤，芯径100-2000μm
德国fiberware多模光纤提供紫外/可见光/红外波段的多模石英光纤以及紫外/红外锥形光纤。下文分类介绍。
一. AS UV/VIS QUARTZ/QUARTZ FIBERS 紫外/可见光石英光纤

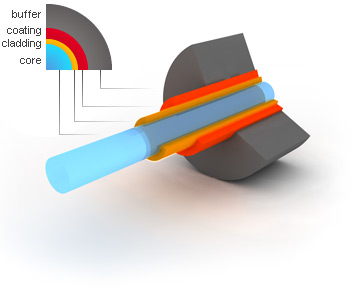

德国fiberware多模光纤/石英光纤分为石英包层(HCS)的石英光纤和塑料包层(PCS)的石英光纤
多模fiberware光纤特点：
-在180nm和300nm之间比PCS光纤传输效率更高
-高芯包比适用于高效率光纤束
-适用于高温、高真空和恶劣化学环境的特种涂料
-生物相容材料
-可通过ETO、蒸汽、电子束、伽马射线灭菌
-抗辐射
-抗激光损伤
多模fiberware光纤光纤设计指标
-纯熔融石英纤芯（高羟基OH-含量）
-掺F的熔融石英包层
-丙烯酸涂覆层(-40°C至85C)
-有机硅树脂涂覆层(-40C至180C)
-聚酰亚胺涂覆层(-190°C至385°C)
多模fiberware光纤参数
-芯包比：1.1
-数值孔径：0.22±0.02
-工作波长180nm至1100nm
-极限抗拉伸强度：70kpsi
-弯曲半径：瞬时100倍纤维半径长期600倍纤维半径
-激光损伤阈值：>50mJ/mm2 （XeCl，248nm，25ns脉冲）；>150mJ/mm2 （XeCl，308nm，30ns脉冲）
-辐射衰减：<10dB/km
多模光纤/特种光纤缓冲层
-尼龙（-40℃到100℃）
-聚氟乙烯（-200℃到150℃）
-丙烯酸酯（-40℃到85℃）
-聚酰亚胺（-190℃到385℃）
多模光纤/特种光纤其他选项
-芯包比 1.05，1.07，1.15，1.20，1.30，1.40
-数值孔径0.07-0.28
-金属涂覆层
-锥形的光纤
-多种的连接器（SMA，FC/PC，ST，DIN）
-铝包钢光纤线缆
尼龙缓冲层多模光纤 （-40℃至85℃）
涂覆层材料可选，AN表示Acrylate Nylon，SN表示Silicone Nylon。
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±5%/μm |
涂覆层材料 |
缓冲层直径±5%/μm |
|
100/110 UVAN |
100 |
110 |
180 |
丙烯酸酯 |
300 |
|
200/220 UVAN |
200 |
220 |
350 |
丙烯酸酯 |
500 |
|
300/330 UVAN |
300 |
330 |
500 |
丙烯酸酯 |
700 |
|
400/440 UVAN |
400 |
440 |
550 |
丙烯酸酯 |
700 |
|
600/660 UVAN |
600 |
660 |
800 |
丙烯酸酯 |
1000 |
|
800/880 UVAN |
800 |
880 |
1000 |
丙烯酸酯 |
1200 |
|
1000/1100 UVAN |
1000 |
1100 |
1250 |
丙烯酸酯 |
1500 |
|
1500/1650 UVAN |
1500 |
1650 |
1800 |
丙烯酸酯 |
2000 |
聚氟乙烯缓冲层多模光纤（-40℃至150℃）
涂覆层材料可选，SE表示Silicone ETFE，AE表示Acrylate ETFE。
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±5%/μm |
涂覆层材料 |
缓冲层直径±5%/μm |
|
100/110 UVSE |
100 |
110 |
180 |
硅树脂 |
300 |
|
200/220 UVSE |
200 |
220 |
350 |
硅树脂 |
500 |
|
300/330 UVSE |
300 |
330 |
500 |
硅树脂 |
700 |
|
400/440 UVSE |
400 |
440 |
550 |
硅树脂 |
700 |
|
600/660 UVSE |
600 |
660 |
800 |
硅树脂 |
1000 |
|
800/880 UVSE |
800 |
880 |
1000 |
硅树脂 |
1200 |
|
1000/1100 UVSE |
1000 |
1100 |
1250 |
硅树脂 |
1500 |
|
2000/2100 UVSE |
2000 |
2100 |
2800 |
硅树脂 |
4000 |
聚酰亚胺涂覆层多模光纤（-190℃到385℃）
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±3%/μm |
涂覆层材料 |
|
100/110 UVPI |
100 |
110 |
120 |
聚酰亚胺 |
|
200/220 UVPI |
200 |
220 |
235 |
聚酰亚胺 |
|
300/330 UVPI |
300 |
330 |
345 |
聚酰亚胺 |
|
400/440 UVPI |
400 |
440 |
460 |
聚酰亚胺 |
|
600/660 UVPI |
600 |
660 |
680 |
聚酰亚胺 |
fiberware多模光纤/光纤束参数
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±3%/μm |
涂覆层材料 |
|
27/30 UVVV |
27 |
30 |
- |
wet coating |
|
46/50 UVPI |
46 |
50 |
58 |
聚酰亚胺 |
|
46/50 UVVV |
46 |
50 |
- |
wet coating |
|
64/70 UVPI |
64 |
70 |
78 |
聚酰亚胺 |
|
64/70 UVVV |
64 |
70 |
- |
wet coating |
|
100/110 UVPI |
100 |
110 |
120 |
聚酰亚胺 |
|
100/110 UVVV |
100 |
110 |
- |
wet coating |
|
200/220 UVPI |
200 |
220 |
235 |
聚酰亚胺 |
二. AS IR QUARTZ/QUARTZ FIBERS 红外石英光纤/多模光纤
fiberware多模光纤特点
-在1500nm到2600nm的波段，红外光纤比PCS透过率更高
-宽谱段的透过率范围
-针对高温，高真空，恶劣的化学环境的特定涂覆层
-生物相容性材料
-可通过ETO、蒸汽、电子束、伽马射线灭菌
-抗辐射
-高损伤阈值
fiberware多模光纤设计
-纯熔融石英纤芯（低羟基含量OH-）
-掺氟熔融石英的包层
-丙烯酸酯的涂覆层(-40°C to 85°C)
-硅树脂的涂覆层(-40°C to 180°C)
-聚酰亚胺的涂覆层(-190°C to 385°C)
fiberware多模光纤参数特性
-芯包比：1.1，1.2，1.4
-数值孔径：0.22±0.02
-工作波长：350nm至2600nm
-抗拉伸测试：70kpsi
-弯曲半径测试：瞬时100倍光纤半径，长时间600倍光纤半径
-激光损伤阈值：>5J/mm2（Nd:YAG，1060nm/1ms 脉冲光）
>1.3kW/mm2（Nd:YAG，1060nm连续光）
fiberware多模光纤缓冲层材料
-尼龙(-40°C to 100°C)
-聚氟乙烯(-200°C to 150°C)
-丙烯酸酯(-40°C to 85°C)
-聚酰亚胺(-190°C to 385°C)
fiberware多模光纤其他光纤参数选项
-芯包比：1.15，1.30，1.4，… 2.5
-数值孔径：0.07至0.28
-金属包层材料：Al或Cu
-光线束
-锥形光纤
-光纤连接器：SMA，FC/PC，ST，DIN
-AS光纤线缆
-耐高温丙烯酸酯-40℃至200℃
红外多模光纤，尼龙Nylon缓冲层（-40℃至85℃）
涂覆层材料可选，AN表示Acrylate Nylon，SN表示Silicone Nylon。
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±5%/μm |
涂覆层材料 |
缓冲层直径±5%/μm |
|
100/140 IRAN |
100 |
140 |
200 |
丙烯酸酯 |
500 |
|
200/220 IRAN |
200 |
220 |
350 |
丙烯酸酯 |
500 |
|
200/280 IRAN |
200 |
280 |
500 |
丙烯酸酯 |
700 |
|
300/330 IRAN |
300 |
330 |
500 |
丙烯酸酯 |
700 |
|
400/440 IRAN |
400 |
440 |
550 |
丙烯酸酯 |
700 |
|
600/660 IRAN |
600 |
660 |
800 |
丙烯酸酯 |
1000 |
|
800/880 IRAN |
800 |
880 |
1000 |
丙烯酸酯 |
1200 |
|
1000/1100 IRAN |
1000 |
1100 |
1250 |
丙烯酸酯 |
1500 |
|
1500/1650 IRAN |
1500 |
1650 |
1800 |
丙烯酸酯 |
2000 |
红外多模光纤，聚氟乙烯ETFE缓冲层（-40℃至150℃）
涂覆层材料可选，SE表示Silicone ETFE，AE表示Acrylate ETFE
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±5%/μm |
涂覆层材料 |
缓冲层直径±5%/μm |
|
100/140 IRSE |
100 |
110 |
180 |
硅树脂 |
300 |
|
200/220 IRSE |
200 |
220 |
350 |
硅树脂 |
500 |
|
200/280 IRSE |
200 |
280 |
500 |
硅树脂 |
700 |
|
300/330 IRSE |
300 |
330 |
500 |
硅树脂 |
700 |
|
400/440 IRSE |
400 |
440 |
550 |
硅树脂 |
700 |
|
600/660 IRSE |
600 |
660 |
800 |
硅树脂 |
1000 |
|
800/880 IRSE |
800 |
880 |
1000 |
硅树脂 |
1200 |
|
1000/1100 IRSE |
1000 |
1100 |
1250 |
硅树脂 |
1500 |
|
2000/2100 IRSE |
2000 |
2100 |
2800 |
硅树脂 |
4000 |
聚酰亚胺涂覆层多模光纤（-190℃到385℃）
如果想换成金属涂覆层，将型号中的PI替换成Al或Cu
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±3%/μm |
涂覆层材料 |
|
100/140 IRPI |
100 |
140 |
160 |
聚酰亚胺 |
|
200/220 IRPI |
200 |
220 |
240 |
聚酰亚胺 |
|
200/280 IRPI |
200 |
280 |
300 |
聚酰亚胺 |
|
300/330 IRPI |
300 |
330 |
365 |
聚酰亚胺 |
|
400/440 IRPI |
400 |
440 |
470 |
聚酰亚胺 |
|
600/660 IRPI |
600 |
660 |
690 |
聚酰亚胺 |
|
1000/1100 IRPI |
1000 |
1100 |
1150 |
聚酰亚胺 |
光纤束参数
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±3%/μm |
涂覆层材料 |
波段范围nm |
|
50/70 IRVV |
50 |
70 |
- |
wet coating |
350-2600 |
|
50/70 IRPI |
50 |
70 |
78 |
聚酰亚胺 |
350-2600 |
|
58/70 IRVV |
58 |
70 |
- |
wet coating |
350-1500 |
|
58/70 IRPI |
58 |
70 |
78 |
聚酰亚胺 |
350-1500 |
|
100/110 IRVV |
100 |
110 |
- |
wet coating |
350-1500 |
|
100/110 IRPI |
100 |
110 |
120 |
聚酰亚胺 |
350-1500 |
|
100/120 IRVV |
100 |
120 |
- |
wet coating |
350-2600 |
|
100/120 IRPI |
100 |
120 |
120 |
聚酰亚胺 |
350-2600 |
|
125/150 IRPI |
125 |
150 |
160 |
聚酰亚胺 |
350-2600 |
|
150/165 IRPI |
150 |
165 |
180 |
聚酰亚胺 |
350-1800 |
|
200/220 IRPI |
200 |
220 |
235 |
聚酰亚胺 |
350-2600 |
三. AS UV Taper Fibers 紫外锥形光纤
多模光纤Fiberware特点
-在180nm到300nm的波段，红外光纤比PCS透过率更高
-为高效率光纤束提供较高的芯包比选择
-针对高温，高真空，恶劣的化学环境的特定涂覆层
-生物相容性材料
-可通过ETO、蒸汽、电子束、伽马射线灭菌
-抗辐射
-高损伤阈值
多模光纤Fiberware光纤设计
-纯熔融石英纤芯（高羟基含量OH-）
-掺氟熔融石英的包层
-丙烯酸酯的涂覆层(-40°C to 85°C)
-硅树脂的涂覆层(-40°C to 180°C)
-聚酰亚胺的涂覆层(-190°C to 385°C)
多模光纤Fiberware参数属性
-芯包比：1.1
-数值孔径：0.22±0.02
-工作波段：180nm至1100nm
-抗拉伸测试：70kpsi
-弯曲半径：瞬时：100倍光纤半径；长时：600倍光纤半径
-激光损伤阈值：>50mJ/mm2（XeCl，248nm脉冲，25ns）；>150mJ/mm2（XeCl，308nm脉冲，30ns）
-辐射衰减<10dB/km at dose values above 1Mrad
缓冲层
-Nylon/尼龙（-40℃至100℃）
-ETFE/聚氟乙烯（-200℃至150℃）
-Acrylate/丙烯酸酯（-40℃至85℃）
可选项
-芯包比：1.05，1.07，1.15，1.20，1.30，1.40
-数值孔径：0.07至0.28
-金属涂覆层
-光线束
-锥形光纤
-光纤连接器：SMA，FC/PC，ST，DIN
-AS光纤线缆
紫外锥形光纤/多模光纤
尼龙Nylon缓冲层（-40℃至85℃）
涂覆层材料可选，AN表示Acrylate Nylon，SN表示Silicone Nylon。
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±5%/μm |
涂覆层材料 |
缓冲层直径±5%/μm |
|
100/110 UVAN |
100 |
110 |
180 |
丙烯酸酯 |
300 |
|
200/220 UVAN |
200 |
220 |
350 |
丙烯酸酯 |
500 |
|
300/330 UVAN |
300 |
330 |
500 |
丙烯酸酯 |
700 |
|
400/440 UVAN |
400 |
440 |
550 |
丙烯酸酯 |
700 |
|
600/660 UVAN |
600 |
660 |
800 |
丙烯酸酯 |
1000 |
|
800/880 UVAN |
800 |
880 |
1000 |
丙烯酸酯 |
1200 |
|
1000/1100 UVAN |
1000 |
1100 |
1250 |
丙烯酸酯 |
1500 |
|
1500/1650 UVAN |
1500 |
1650 |
1800 |
丙烯酸酯 |
2000 |
紫外锥形光纤/多模光纤，聚氟乙烯ETFE缓冲层（-40℃至150℃）
涂覆层材料可选，SE表示Silicone ETFE，AE表示Acrylate ETFE
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±5%/μm |
涂覆层材料 |
缓冲层直径±5%/μm |
|
100/110 UVSE |
100 |
110 |
180 |
硅树脂 |
300 |
|
200/220 UVSE |
200 |
220 |
350 |
硅树脂 |
500 |
|
300/330 UVSE |
300 |
330 |
500 |
硅树脂 |
700 |
|
400/440 UVSE |
400 |
440 |
550 |
硅树脂 |
700 |
|
600/660 UVSE |
600 |
660 |
800 |
硅树脂 |
1000 |
|
800/880 UVSE |
800 |
880 |
1000 |
硅树脂 |
1200 |
|
1000/1100 UVSE |
1000 |
1100 |
1250 |
硅树脂 |
1500 |
|
2000/2100 UVSE |
2000 |
2100 |
2800 |
硅树脂 |
4000 |
聚酰亚胺涂覆层多模光纤（-190℃到385℃）
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±3%/μm |
涂覆层材料 |
|
100/110 UVPI |
100 |
110 |
120 |
聚酰亚胺 |
|
200/220 UVPI |
200 |
220 |
235 |
聚酰亚胺 |
|
300/330 UVPI |
300 |
330 |
345 |
聚酰亚胺 |
|
400/440 UVPI |
400 |
440 |
460 |
聚酰亚胺 |
|
600/660 UVPI |
600 |
660 |
680 |
聚酰亚胺 |
光纤束参数
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±3%/μm |
涂覆层材料 |
|
27/30 UVVV |
27 |
30 |
- |
wet coating |
|
46/50 UVPI |
46 |
50 |
58 |
聚酰亚胺 |
|
46/50 UVVV |
46 |
50 |
- |
wet coating |
|
64/70 UVPI |
64 |
70 |
78 |
聚酰亚胺 |
|
64/70 UVVV |
64 |
70 |
- |
wet coating |
|
100/110 UVPI |
100 |
110 |
120 |
聚酰亚胺 |
|
100/110 UVVV |
100 |
110 |
- |
wet coating |
|
200/220 UVPI |
200 |
220 |
235 |
聚酰亚胺 |
四. AS IR Taper Fibers 红外锥形光纤
特点
-在1500nm到2600nm的波段，红外光纤比PCS透过率更高
-宽的光谱透过率范围
-针对高温，高真空，恶劣的化学环境的特定涂覆层
-生物相容性材料
-可通过ETO、蒸汽、电子束、伽马射线灭菌
-抗辐射
-高损伤阈值
光纤设计
-纯熔融石英纤芯（低羟基含量OH-）
-掺氟熔融石英的包层
-丙烯酸酯的涂覆层(-40°C to 85°C)
-硅树脂的涂覆层(-40°C to 180°C)
-聚酰亚胺的涂覆层(-190°C to 385°C)
参数属性
-芯包比：1.1，1.2，1.4
-数值孔径：0.22±0.02
-工作波段：350nm至2600nm
-抗拉伸测试：70kpsi
-弯曲半径：瞬时：100倍光纤半径；长时：600倍光纤半径
-激光损伤阈值：>5J/mm2（Nd:YAG，1060nm脉冲，1ms）；>1.3kW/mm2（Nd:YAG，1060nm连续光）
-辐射衰减<10dB/km at dose values above 1Mrad
缓冲层
-Nylon/尼龙（-40℃至100℃）
-ETFE/聚氟乙烯（-200℃至150℃）
-Acrylate/丙烯酸酯（-40℃至85℃）
特种光纤可选项
-芯包比：1.15，1.30，1.4，…, 2.5
-数值孔径：0.07至0.28
-金属涂覆层
-光纤束
-锥形光纤
-光纤连接器：SMA，FC/PC，ST，DIN
-光纤线缆
-耐高温丙烯酸酯-40℃到200℃
红外锥形光纤/多模光纤/特种光纤
尼龙Nylon缓冲层（-40℃至85℃）
涂覆层材料可选，AN表示Acrylate Nylon，SN表示Silicone Nylon。
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±5%/μm |
涂覆层材料 |
缓冲层直径±5%/μm |
|
100/140 IRAN |
100 |
140 |
200 |
丙烯酸酯 |
500 |
|
200/220 IRAN |
200 |
220 |
350 |
丙烯酸酯 |
500 |
|
200/280 IRAN |
200 |
280 |
500 |
丙烯酸酯 |
700 |
|
300/330 IRAN |
300 |
330 |
500 |
丙烯酸酯 |
700 |
|
400/440 IRAN |
400 |
440 |
550 |
丙烯酸酯 |
700 |
|
600/660 IRAN |
600 |
660 |
800 |
丙烯酸酯 |
1000 |
|
800/880 IRAN |
800 |
880 |
1000 |
丙烯酸酯 |
1200 |
|
1000/1100 IRAN |
1000 |
1100 |
1250 |
丙烯酸酯 |
1500 |
|
1500/1650 IRAN |
1500 |
1650 |
1800 |
丙烯酸酯 |
2000 |
红外锥形光纤/多模光纤/特种光纤，聚氟乙烯ETFE缓冲层（-40℃至150℃）
涂覆层材料可选，SE表示Silicone ETFE，AE表示Acrylate ETFE
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±5%/μm |
涂覆层材料 |
缓冲层直径±5%/μm |
|
100/140 IRSE |
100 |
110 |
180 |
硅树脂 |
300 |
|
200/220 IRSE |
200 |
220 |
350 |
硅树脂 |
500 |
|
200/280 IRSE |
200 |
280 |
500 |
硅树脂 |
700 |
|
300/330 IRSE |
300 |
330 |
500 |
硅树脂 |
700 |
|
400/440 IRSE |
400 |
440 |
550 |
硅树脂 |
700 |
|
600/660 IRSE |
600 |
660 |
800 |
硅树脂 |
1000 |
|
800/880 IRSE |
800 |
880 |
1000 |
硅树脂 |
1200 |
|
1000/1100 IRSE |
1000 |
1100 |
1250 |
硅树脂 |
1500 |
|
2000/2100 IRSE |
2000 |
2100 |
2800 |
硅树脂 |
4000 |
聚酰亚胺涂覆层多模光纤（-190℃到385℃）
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±3%/μm |
涂覆层材料 |
|
100/140 IRPI |
100 |
140 |
155 |
聚酰亚胺 |
|
200/220 IRPI |
200 |
220 |
235 |
聚酰亚胺 |
|
200/280 IRPI |
200 |
280 |
295 |
聚酰亚胺 |
|
300/330 IRPI |
300 |
330 |
345 |
聚酰亚胺 |
|
400/440 IRPI |
400 |
440 |
460 |
聚酰亚胺 |
|
600/660 IRPI |
600 |
660 |
680 |
聚酰亚胺 |
光纤束参数
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±3%/μm |
涂覆层材料 |
波长范围/nm |
|
50/70 IRVV |
50 |
70 |
- |
wet coating |
350到2600 |
|
50/70 IRPI |
50 |
70 |
78 |
聚酰亚胺 |
350到2600 |
|
58/70 IRVV |
58 |
70 |
- |
wet coating |
350到1500 |
|
58/70 IRPI |
58 |
70 |
78 |
聚酰亚胺 |
350到1500 |
|
100/110 IRVV |
100 |
110 |
- |
wet coating |
350到1500 |
|
100/110 IRPI |
100 |
110 |
120 |
聚酰亚胺 |
350到1500 |
|
100/120 IRVV |
100 |
120 |
- |
wet coating |
350到2600 |
|
100/120 IRPI |
100 |
120 |
120 |
聚酰亚胺 |
350到2600 |
|
125/150 IRPI |
125 |
150 |
160 |
聚酰亚胺 |
350到2600 |
|
150/165 IRPI |
150 |
165 |
180 |
聚酰亚胺 |
350到1800 |
|
200/220 IRPI |
200 |
220 |
235 |
聚酰亚胺 |
350到2600 |
Neuropixels 2.0电极
EOT放大光电探测器
太阳光谱分析系统
光纤激光转速仪
Phasics定量相位成像相机
V-EOS高光谱相机
