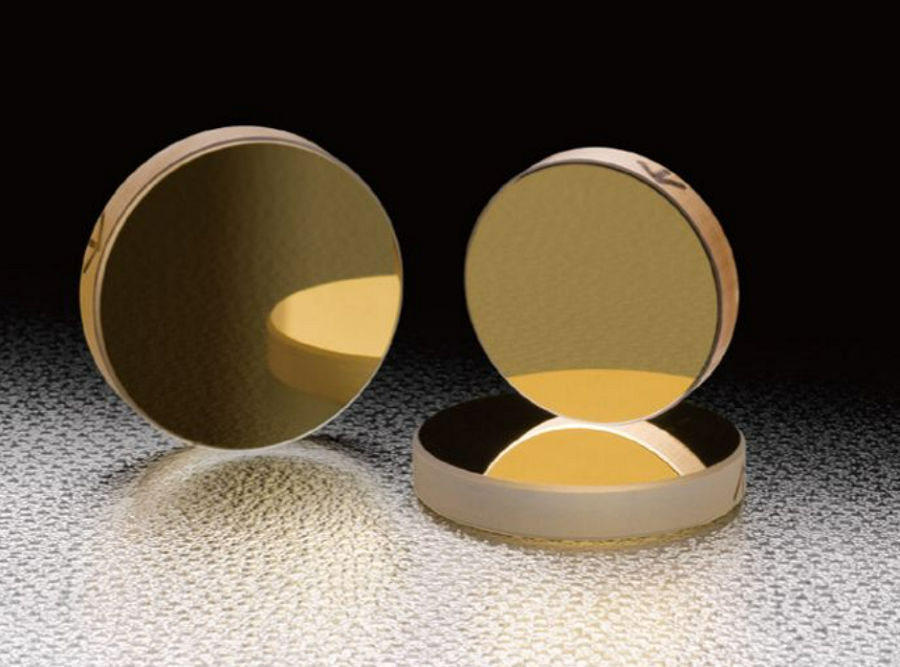

金膜平面反射镜是一种在基材表面镀有金膜(Cr＋Au)的光学反射镜，还可叫做宽带金属膜反射镜和Au反射镜。金膜反射镜_西格玛光机SIGMAKOKI在近红外，红外谱区的1um-25um宽谱区的反射率通常＞98%，这款红外反射镜为了增强金膜的附着力，镀有一层极薄的铬质底膜。金膜反射镜TFG,TFGS系列的反射率通常不会随入射角度发生大的变化，并且没有吸收，可用于各种的光学应用。另外，OPTOSIGMA金属膜反射镜有BK7，硬质玻璃和硅晶体材质，其中，硅基板的金膜附着力较强，导热系数高，耐热性好，硅基片镀金反射镜是红外激光和热成像系统等应用的理想选择。
所属品牌： 日本OptoSigma
应用类型：
产品型号：TFG-25C05-10，TFG-50S08-10，TFGS-40C04-2
负责人：韦工
联系电话：18927460030
电子邮箱：bqwei@welloptics.cn
1um-25um，＞98%，BK7，硬质玻璃，硅晶体，金膜平面反射镜TFG,TFGS
金膜反射镜是一种专门设计用于特定波长范围（尤其是红外波段）的高性能光学反射镜。这类金属膜反射镜通过在其表面镀上一层金膜，在红外区域提供了极高的反射率和良好的耐用性，可称为红外反射镜和Au反射镜。日本SIGMAKOKI西格玛光机TFG,TFGS金膜平面反射镜是一款在近红外，红外谱区的宽谱区，镀有高反射率金膜的全反射镜/红外反射镜，这款宽带金属膜反射镜通常反射率超过98%。
西格玛光机SigmaKoki金膜平面反射镜TFG,TFGS的特点：
- 为了增强金膜的附着力，镀有一层极薄的铬质底膜。
- 硅基板的金膜附着力很强，导热系数很高（导热性约为玻璃的111倍），耐热性比玻璃基板好很多。
- 由于是金属膜，宽带金属膜反射镜的反射率或反射率波长特性不会随入射角度发生大的变化。
- 金膜在红外谱区具有很高的反射率，没有反射的光被薄膜全部吸收，不会透过。
西格玛光机SigmaKoki金膜平面反射镜TFG,TFGS的共同指标：
|
材质 |
BK7 硬质玻璃（派热克斯玻璃®等） 硅晶体 |
|
镀膜 |
Cr（铬）＋Au（金） |
|
平行度 |
<3′ |
|
表面质量 |
40－20 |
|
有效范围 |
外径的90%或外形尺寸90%的正方形的内切圆 |
|
激光损伤阈值 |
1.2kW/cm2 连续激光 |
OptoSigma金膜反射镜_西格玛光机的相关信息：
- 接制作产品目录之外的尺寸的光学反射镜。
- 也备有膜系没有吸收的，超宽带多层电介质膜反射镜（TFMS-4/20）。
- 派热克斯®是康宁公司的注册商标。
OptoSigma金膜反射镜_西格玛光机的注意事项：
- 在高能量激光条件下，使用硅基片镀金反射镜/Au反射镜时，需要在使用时冷却基板。
- 严禁用纸或布擦拭金膜，接触薄膜时会产生损伤，请使用清洁用压缩气罐清洁膜面。
- 光学反射镜的技术指标的反射率是用P偏光和S偏光的反射率的平均值来表示的。

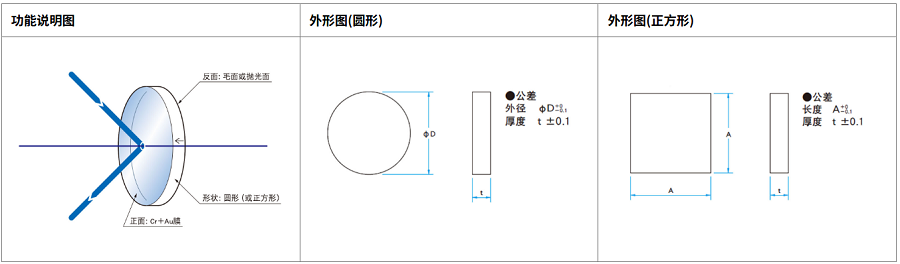

OptoSigma金膜反射镜_西格玛光机功能说明图和外形图：
以下宽带金属膜反射镜功能图示清晰的显示光束入射方向，入射面是Cr+Au膜，在Au反射镜侧面有箭头指向证明，方便快速识别出正面(入射面)。OPTOSIGMA硅基片镀金反射镜/Au反射镜有圆形和正方形供选择，其中有一英寸，两英寸等尺寸。
左图：功能说明图 右图：外形尺寸图
金膜反射镜TFG,TFGS系列的规格参数表：
圆形金膜反射镜规格参数：
|
型号 |
外径φD |
厚度t |
基板面型精度 |
材质 |
反面 |
备注 |
|
|
(波长632.8nm) |
(10.6μm换算) |
||||||
|
φ20mm |
5mm |
λ/10 |
λ/160 |
BK7 |
毛面 |
― |
|
|
φ25mm |
5mm |
λ/10 |
λ/160 |
BK7 |
抛光面 |
― |
|
|
φ25mm |
5mm |
λ/10 |
λ/160 |
BK7 |
抛光面 |
10片1套 |
|
|
φ30mm |
5mm |
λ/10 |
λ/160 |
BK7 |
抛光面 |
― |
|
|
φ40mm |
6mm |
λ/10 |
λ/160 |
BK7 |
抛光面 |
― |
|
|
φ50mm |
8mm |
λ/10 |
λ/160 |
BK7 |
抛光面 |
― |
|
正方形金膜反射镜规格参数：
|
型号 |
外径φD |
厚度t |
基板面型精度 |
材质 |
反面 |
|
|
(波长632.8nm) |
(10.6μm换算) |
|||||
|
φ20mm |
5mm |
λ/10 |
λ/160 |
BK7 |
毛面 |
|
|
φ25mm |
5mm |
λ/10 |
λ/160 |
BK7 |
毛面 |
|
|
φ30mm |
5mm |
λ/10 |
λ/160 |
BK7 |
毛面 |
|
|
φ50mm |
8mm |
λ/10 |
λ/160 |
硬质玻璃 |
抛光面 |
|
圆形 硅基片镀金反射镜规格参数：
|
型号 |
外径φD |
厚度t |
基板面型精度 |
材质 |
反面 |
|
|
(波长632.8nm) |
(10.6μm换算) |
|||||
|
φ30mm |
3mm |
λ |
λ/16 |
硅晶体 |
毛面 |
|
|
φ40mm |
4mm |
λ |
λ/16 |
硅晶体 |
毛面 |
|
|
φ50mm |
5mm |
λ |
λ/16 |
硅晶体 |
毛面 |
|
金膜反射镜TFG,TFGS系列的反射率波长特性（参考数据）:

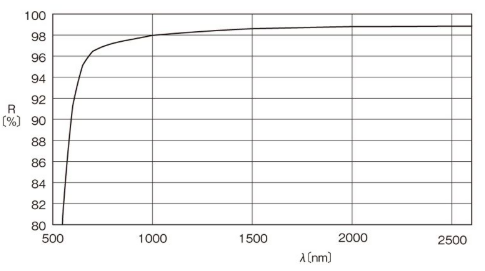

金膜反射镜TFG,TFGS系列近红外反射率波长特性（参考数据）R：反射率

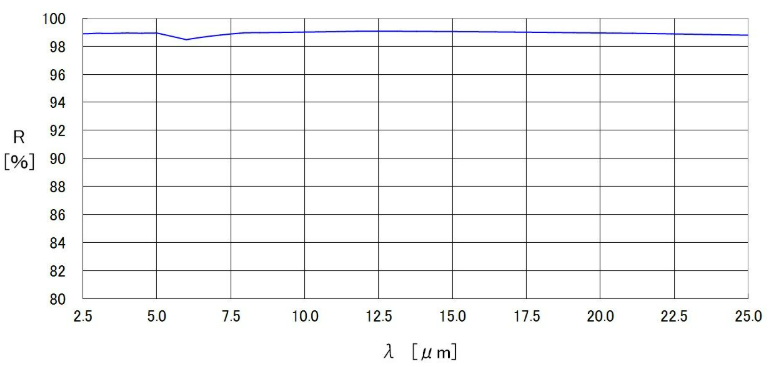

金膜反射镜TFG,TFGS系列反射率波长特性(红外，2.5um-25um)（参考数据）R：反射率
由以上曲线图可以看出，金膜反射镜TFG,TFGS在近红外(1000-2500nm)和红外(2.5um-25um)的反射率＞98%，这款红外反射镜可用于红外波段的光学应用。
