Atik Cameras主要产品有大靶面制冷CMOS相机,科学级CCD相机,长时间曝光CMOS相机,长时间曝光CCD相机。相机硬件方面采用索尼(Sony)、安森美(ON Semiconductor)等高性能传感器,支持长时间曝光下的微弱信号捕捉(如深空星云、星系成像)。通过半导体制冷(TEC)将传感器温度降至环境温度以下(如-30°C至-45°C),显著降低暗电流噪声,提升图像信噪比。APX系列最佳能达到-35°C深度冷却,满阱容量51,000e。
所属品牌:
应用类型:
产品型号:APX Series,APX-26,APX-60
负责人:李豪
联系电话:18926463275
电子邮箱:sales11@welloptics.cn
高性能CMOS大靶面制冷相机,全/半画幅TEC制冷,-35°C深度冷却,满阱容量51,000e-
Atik Cameras是一家天文观测相机和科研级相机制造商。该公司的产品适用于需要高灵敏度,低噪声,和高动态范围的高端民用或工业应用场景。 APX-26/60制冷相机应用如天文摄影:深空天体(星云、星系)、行星表面细节(木星云带、土星环)的高清成像。观测:瞬变天体(超新星、彗星)追踪、光变曲线分析。Atik Cameras 以提供具有成本效益的高性能科研观测相机产品而自豪,Atik制冷相机可以轻松修改以满足任何 OEM 应用的特定需求。Atik Cameras在英国设计,其所有的基础水平科研观测相机都可以作为板套提供。Atik Cameras主要产品有大靶面制冷CMOS相机,科学级CCD相机,长时间曝光CMOS相机,长时间曝光CCD相机。相机硬件方面采用索尼(Sony)、安森美(ON Semiconductor)等高性能传感器,支持长时间曝光下的微弱信号捕捉(如深空星云、星系成像)。通过半导体制冷(TEC)将传感器温度降至环境温度以下(如-30°C至-45°C),显著降低暗电流噪声,提升图像信噪比。APX系列最佳能达到-35°C深度冷却,满阱容量51,000e。在光学层面,全画幅传感器的优势是靶面大,同曝光时间下接收光信息更多,半画幅传感器优势是造价较便宜。全画幅传感器尺寸36mm x 24mm,半画幅传感器尺寸23.5mm x 15.7mm。

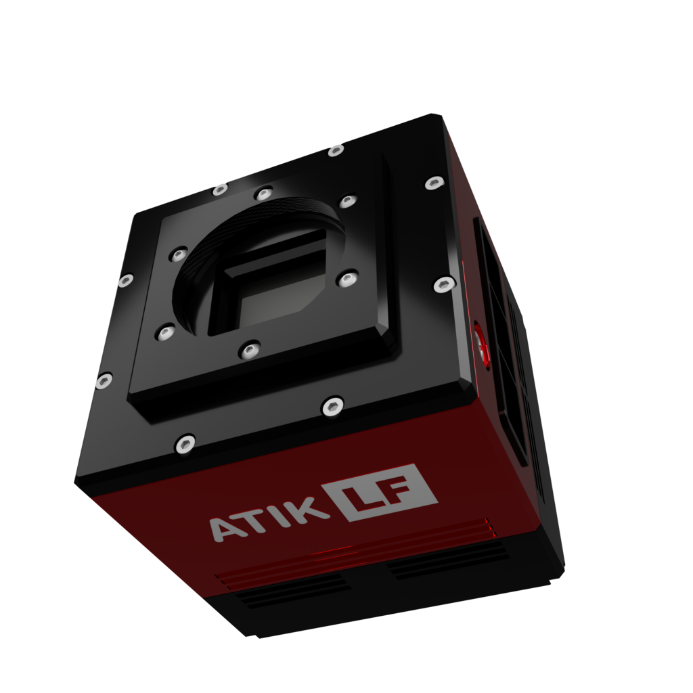

Atik Cameras具体应用:

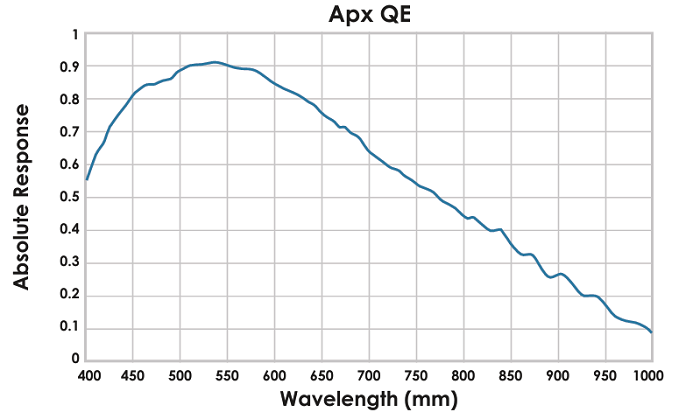

Atik制冷相机凭借大像素尺寸、低噪声特性以及出色的量子效率(QE),这些相机在以下高要求应用中表现出色:
-化学发光
-荧光检测
-光谱分析
-显微镜成像
-生物发光研究
-天文观测
技术解析与引用说明:
-核心创新:新型腔室密封与冷却技术(-60°C冷却增量)显著降低热噪声,提升弱光信号捕捉能力。
-应用场景:TE-77等型号专为科学应用设计,支持短曝光与高灵敏度需求。
-传感器选择:Atik提供多样化传感器配置,包括大尺寸CCD与低噪声CMOS(如ChemiMOS系列),满足不同科研需求。
大靶面制冷CMOS相机:

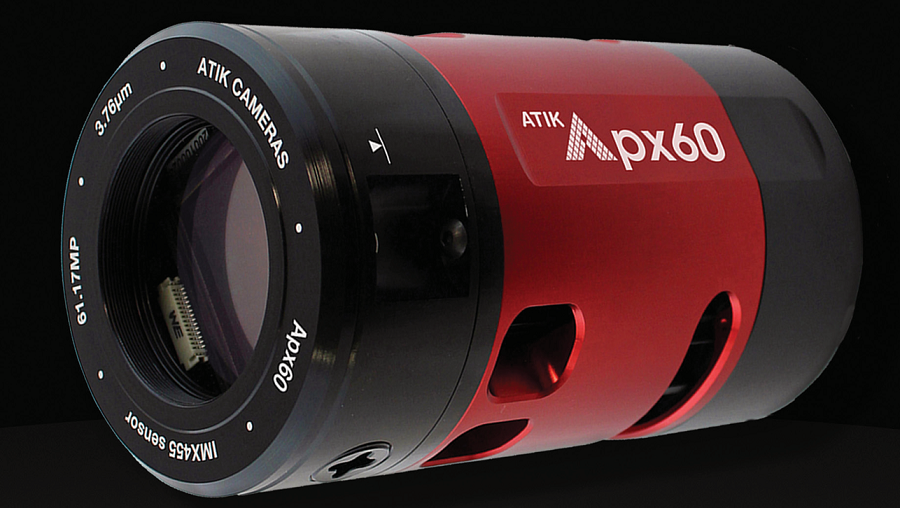

Atik制冷相机APX26/APX60:采用Sony IMX571(26.11MP)及IMX455(61MP)传感器,CMOS大靶面制冷具备-35°C深度冷却,16位ADC,支持无安培辉光长曝光,适用于天文摄影及OEM集成。
型号 |
ATIK APX-60 |
ATIK APX-26 |
传感器 |
Sony IMX455 CMOS |
Sony IMX571 CMOS |
分辨率 |
9576 x 6388 |
6244 x4168 |
传感器尺寸 |
36mm x 24mm |
23.5mm x 15.7mm |
像元大小(um) |
3.76 x3.76 |
3.76x3.76 |
ADC |
16bit |
16bit |
满阱容量 |
51000e- |
|
读取噪声 |
1.2e- |
|
20℃时定点冷却 |
-20℃ |
-15℃ |
暗电流 |
0.005e-/s/px |
0.002e-/s/px |
帧率 |
2fps |
4fps |
最大曝光时间 |
24 hours |
|
最小曝光时间 |
0.01s |
|
快门模式 |
带有全局重置的电子卷帘快门 |
|
PC接口 |
USB 3.2 Gen1 |
|
镜头接口 |
M54 |
Atik APX相机清单包含:
-Atik APX CMOS相机/APX-26/60制冷相机/大靶面制冷CMOS相机
-防尘帽
-USB3 连接线
-快速入门指南
-干燥剂端口工具
Atik相机设计具有低能耗,CMOS大靶面制冷相机以提高长时间曝光所需时间。如果您想以110/220V电源供电运行相机,请确保其质量良好,带有2.1mm插头,中心正极且能够提供至少2.5A的电流,在天文相机领域应用有不错的口碑。不仅作为天文相机,在科研级相机领域也有一定应用,例如光谱分析等。
TEC制冷相机,APX大靶面制冷相机尽管CMOS传感器采用独立像素读取架构,无法直接实现CCD的全局电荷转移噪声抑制机制,但其通过以下技术创新在低读取噪声领域实现突破:
硬件层优化:采用深沟隔离(DTI)工艺 与背照式(BSI)传感器设计,将读取电路置于光电二极管下方,有效降低像素间串扰。TEC制冷相机新一代索尼IMX系列传感器(如IMX571/IMX455)通过优化浮动扩散放大器(FDA)和低噪声ADC,使读取噪声降至1.2e⁻~6e⁻,显著低于传统CCD的3e⁻~10e⁻。
软件补偿策略:
-多帧平均算法:利用CMOS低读取噪声特性,通过叠加多帧图像降低随机噪声(如热噪声、散粒噪声)的统计影响。
-动态范围扩展:软件级联结合高满阱容量设计(单个像素满阱容量提升30%以上),可避免高光溢出并实现>80dB动态范围,APX大靶面制冷相机适用于天文摄影中的HDR成像与工业检测中的高对比度场景。
全阱容量提升的协同效应:长时间曝光相机,APX大靶面制冷相机增大像素尺寸(如10μm²至16μm²)与优化电荷存储结构(如深光电二极管),使单像素满阱容量提升至11,000e⁻~20,000e⁻,即使在天文相机领域,长时间曝光仍能保持线性响应,减少暗电流噪声对弱信号的影响。
