振幅光栅也叫黑白光栅，是一款精度为±2um的精密光栅，其英文名称是Amplitude Grating。黑白光栅/振幅型光栅主要由K9材质制作，这款衍射光栅采用的是光刻技术，入射光波呈矩形函数变化，因此也叫做矩形光栅。光学光栅可按照不同的方式分类，海纳光学的高精度光栅可分为振幅型光栅和相位光栅，振幅光栅、黑白光栅主要用于机器视觉和图像处理等应用。
所属品牌： 海纳光学 Highlightoptics
应用类型：
产品型号：MGGA-001~MGGA-026
负责人：叶高兴
联系电话：13670216712
电子邮箱：gxye@welloptics.cn
型号众多，K9材质，精度±2um，矩形振幅光栅/黑白光栅
衍射光栅是由许多的同宽同间距的缝隙构成的，因此也可叫做多缝光栅。光学光栅的种类很多，可按照不同的类别来分，按光波调制可分为振幅型光栅和相位光栅；按入射波调制的空间可分为二维平面光栅和三维体积光栅；按工作方式可分为透射光栅和反射光栅等。
振幅光栅(Amplitude Grating)又可称为黑白光栅，可对入射光波振幅进行调制，广泛应用于测绘、天文、图像处理中，海纳光学利用的是光刻技术来制备高精度的精密光栅。如图1，海纳的振幅型高精度光栅由于表面黑色线条镀铬，不可透射光波，白色线条没有镀铬，可透射光波，从而呈现矩形变化，所以也可以称为矩形光栅。振幅光栅、黑白光栅是由K9材质制作，精度是±2um，这款黑白光栅有二十多种型号供用户选择，并且还能够满足用户大批量的需求。另外，黑白光栅没有标准品，大部分属于定制品，在定制方面具备深厚的能力，有需求的用户可随时联系我们为您定制合适产品。

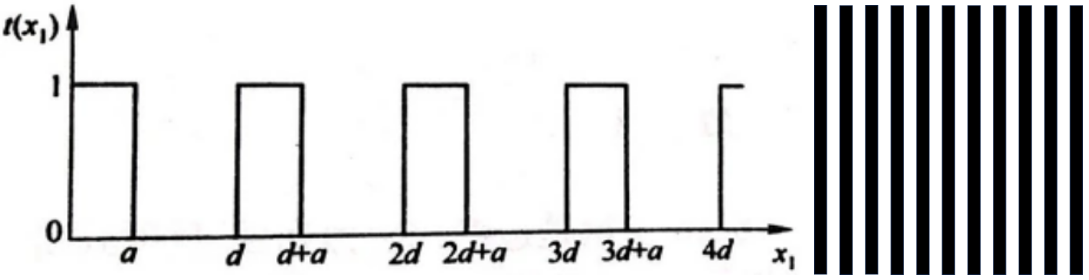

图1：矩形光栅透射示意图
图2：精密光栅示意图
黑白光栅/振幅型光栅的特点：
- 高精度
- 型号众多
- 应用范围广
- 对入射光波振幅的调制是按矩形函数变化
黑白光栅/振幅型光栅的应用：
- 机器视觉
- 摩尔条纹
- 衍射分光
- 激光检测
- 图像处理
振幅光栅、黑白光栅规格型号表：（光栅的销售方式一般为定制，起订量10片，更多详情，请联系我们。）
|
产品型号 |
周期 |
线宽 |
外形尺寸 |
材质 |
光栅方向 |
线对数 |
|
MGGA-001 |
25.0μm |
12.5μm |
16×16×2 |
K9 |
平行于短边 |
40.0 |
|
MGGA-002 |
25.0μm |
12.5μm |
20×16×2 |
K9 |
平行于短边 |
40.0 |
|
MGGA-003 |
25.0μm |
12.5μm |
30×30×2 |
K9 |
平行于边 |
40.0 |
|
MGGA-004 |
30.0μm |
15.0μm |
30×30×2 |
K9 |
平行于边 |
33.3 |
|
MGGA-005 |
30.0μm |
15.0μm |
20×16×2 |
K9 |
平行于边 |
33.3 |
|
MGGA-006 |
16.0μm |
8.0μm |
16×16×2 |
K9 |
平行于边 |
62.5 |
|
MGGA-007 |
20.0μm |
10.0μm |
16×16×2 |
K9 |
平行于边 |
50.0 |
|
MGGA-008 |
30.0μm |
15.0μm |
16×16×2 |
K9 |
平行于边 |
33.3 |
|
MGGA-009 |
35.0μm |
17.5μm |
16×16×2 |
K9 |
平行于边 |
28.6 |
|
MGGA-010 |
40.0μm |
20.0μm |
16×16×2 |
K9 |
平行于边 |
25.0 |
|
MGGA-011 |
18.0μm |
9.0μm |
16×16×2 |
K9 |
平行于边 |
55.6 |
|
MGGA-012 |
45.0μm |
22.5μm |
16×16×2 |
K9 |
平行于边 |
22.2 |
|
MGGA-013 |
500.0μm |
250.0μm |
16×16×2 |
K9 |
平行于边 |
2.0 |
|
MGGA-014 |
10.0μm |
5.0μm |
16×16×2 |
K9 |
平行于边 |
100.0 |
|
MGGA-015 |
125.0μm |
62.5μm |
16×16×2 |
K9 |
平行于边 |
8.0 |
|
MGGA-016 |
20.0μm |
10.0μm |
20×16×2 |
K9 |
平行于边 |
50.0 |
|
MGGA-017 |
35.0μm |
17.5μm |
20×16×2 |
K9 |
平行于边 |
28.6 |
|
MGGA-018 |
40.0μm |
20.0μm |
20×16×2 |
K9 |
平行于边 |
25.0 |
|
MGGA-019 |
45.0μm |
22.5μm |
20×16×2 |
K9 |
平行于边 |
22.2 |
|
MGGA-020 |
18.0μm |
9.0μm |
20×16×2 |
K9 |
平行于边 |
55.6 |
|
MGGA-021 |
16.0μm |
8.0μm |
20×16×2 |
K9 |
平行于边 |
62.5 |
|
MGGA-022 |
22.5μm |
11.3μm |
20×16×2 |
K9 |
平行于边 |
44.4 |
|
MGGA-023 |
20.0μm |
10.0μm |
60×60×2 |
K9 |
平行于边 |
50.0 |
|
MGGA-024 |
180.0μm |
90.0μm |
20×16×2 |
K9 |
平行于边 |
5.6 |
|
MGGA-025 |
200.0μm |
100.0μm |
20×16×2 |
K9 |
平行于边 |
5.0 |
|
MGGA-026 |
250.0μm |
125.0μm |
20×16×2 |
K9 |
平行于边 |
4.0 |
图3：振幅光栅/黑白光栅示意图
