海纳光学提供宽带中空回射器（Broadband Hollow Retroreflectors），其特点是具有700~2000nm光谱响应范围。中空回射器通常由3个镀铝/金膜的反射镜组合而成，采用空心结构，重量轻且具有一定的抗震能力。其能够把各种角度的入射光沿着入射的方向以超高的精度反射回去，优势在于它的光路在空气中，相比于实心的玻璃棱镜，不会引起材料吸收或色差等问题，反射光精度更高。回射器也称为角隅镜。
所属品牌： 海纳光学 Highlightoptics
应用类型：
产品型号：HSQ2.5-2Au
负责人：包程鑫
联系电话：13417596712
电子邮箱：cxbao@welloptics.cn

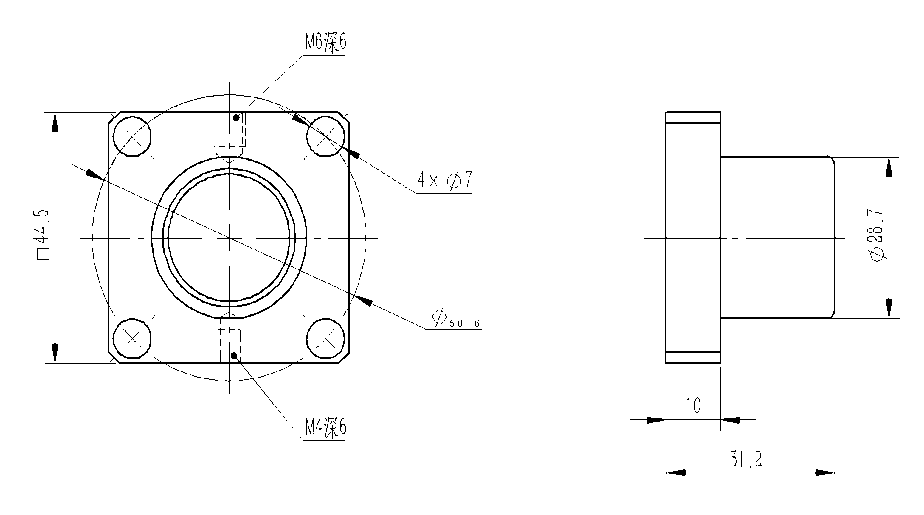

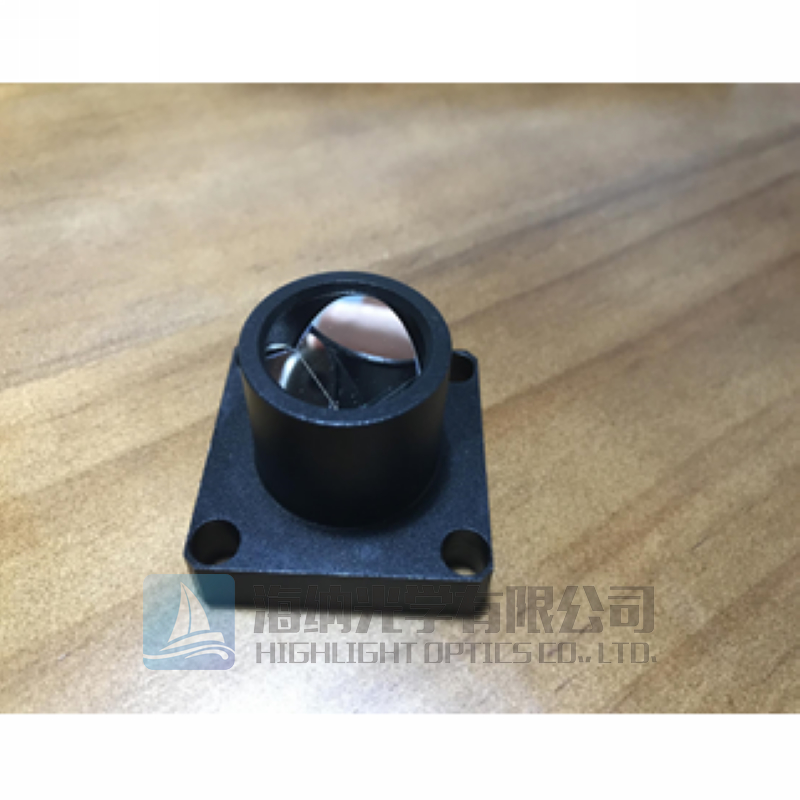

中空回射器的结构组成是由3个镀金或镀铝膜的反射镜组成的角锥棱镜，采用空心结构，重量轻且具有一定的抗震能力。中空回射器能够把入射光以超高的精度反射回去，从而不用在意入射光的角度。相比于实心的玻璃棱镜，中空回射器的优势在于它的光路是在空心的空气中，避免了材料吸收，玻璃折射率或色差等误差问题。回射器也称为角隅镜。
我们提供的宽带中空回射器可覆盖700~2000nm波段，表面质量达80/50，孔径尺寸6.4~127mm。通过实际测试，海纳光学的中空回射器最高能够达到1角秒的的平行度。
我们的宽带中空回射器具很高的稳定性，其核心结构为三个组装成角隅的前表面反射平面镜，我们特别采用了无应力安装技术，这种工艺和结构可使反射光束与入射光束精确平行，而与入射角无关，因此也称为无需对准的 180 度反射。
海纳光学回射器的特点：
- 宽波长范围，镀金膜700-2000nm，镀银膜400-700nm
- 避免了材料吸收，玻璃折射率或色差等误差问题
- 价格便宜，性价比高
中空回射器的命名规则：
HSQ(回射器)口径（单位英寸）- 平行度（1秒，2秒或5秒）镀膜（Au为保护金，Al为保护铝）
例如HSQ2.5-2Au，表示口径2.5英寸的中空回射器，平行度2角秒，镀金膜；
中空回射器产品表：
|
玻璃基底中空回射器 |
|||||
|
规格 |
|||||
|
序号 |
型号 |
通光孔径（mm） |
综合反射精度（弧秒） |
涂层 |
价格（元） |
|
1 |
HSQ-0.25-5-Al |
6.35 |
5 |
保护铝 |
5960 |
|
2 |
25.4 |
2 |
保护金 |
3500 |
|
|
3 |
HSQ-1-5-Au |
25.4 |
5 |
保护金 |
2470 |
|
4 |
HSQ-1-10-Au |
25.4 |
10 |
保护金 |
2130 |
|
10 |
50.8 |
10 |
保护金 |
4970 |
|
|
14 |
HSQ-2.5-2-Au |
63.5 |
2 |
保护金 |
11200 |
|
15 |
HSQ-2.5-5-Au |
63.5 |
5 |
保护金 |
7760 |
|
16 |
HSQ-2.5-15-Au |
63.5 |
15 |
保护金 |
5490 |
|
17 |
63.5 |
2 |
保护铝 |
6390 |
|
|
18 |
HSQ-2.5-5-Al |
63.5 |
5 |
保护铝 |
5040 |
|
19 |
HSQ-2.5-15-Al |
63.5 |
15 |
保护铝 |
4120 |
|
铝基底中空回射器 |
|||||
|
规格 |
|||||
|
序号 |
型号 |
通光孔径（mm） |
综合反射精度（弧秒） |
涂层 |
价格（元） |
|
1 |
HSQ-0.5-10-Au |
12.7 |
<10 |
保护金 |
2380 |
|
2 |
HSQ-0.5-10-Ag |
12.7 |
<10 |
保护银 |
2240 |
|
3 |
HSQ-0.5-10-Al |
12.7 |
<10 |
铝护铝 |
2230 |
|
4 |
HSQ-1-10-Au |
25.4 |
<10 |
保护金 |
2990 |
|
5 |
HSQ-1-10-Ag |
25.4 |
<10 |
保护银 |
2820 |
|
6 |
HSQ-1-10-Al |
25.4 |
<10 |
铝护铝 |
2810 |
|
7 |
HSQ-2-10-Au |
50.8 |
<10 |
保护金 |
8050 |
|
8 |
HSQ-2-10-Ag |
50.8 |
<10 |
保护银 |
7700 |
|
9 |
HSQ-2-10-Al |
50.8 |
<10 |
铝护铝 |
7680 |
|
10 |
HSQ-1.5-10-Au |
38.1 |
<10 |
保护金 |
6450 |
|
11 |
HSQ-1.5-10-Ag |
38.1 |
<10 |
保护银 |
6170 |
|
12 |
HSQ-1.5-10-Al |
38.1 |
<10 |
铝护铝 |
6150 |
|
13 |
HSQ-0.25-20-Au |
6.35 |
<20 |
保护金 |
1940 |
|
14 |
HSQ-0.25-20-Ag |
6.35 |
<20 |
保护银 |
1900 |
|
15 |
HSQ-0.25-20-Al |
6.35 |
<20 |
铝护铝 |
1870 |
|
16 |
HSQ-0.25-5-Au |
6.35 |
<5 |
保护金 |
3110 |
|
17 |
HSQ-0.25-5-Ag |
6.35 |
<5 |
保护银 |
3030 |
|
18 |
HSQ-0.25-5-Al |
6.35 |
<5 |
铝护铝 |
3000 |
|
19 |
HSQ-0.5-20-Au |
12.7 |
<20 |
保护金 |
2370 |
|
20 |
HSQ-0.5-20-Ag |
12.7 |
<20 |
保护银 |
2240 |
|
21 |
HSQ-0.5-20-Al |
12.7 |
<20 |
铝护铝 |
2230 |
|
22 |
HSQ-0.5-5-Au |
12.7 |
<5 |
保护金 |
3800 |
|
23 |
HSQ-0.5-5-Ag |
12.7 |
<5 |
保护银 |
3590 |
|
24 |
HSQ-0.5-5-Al |
12.7 |
<5 |
铝护铝 |
3570 |
|
25 |
HSQ-1-20-Au |
25.4 |
<20 |
保护金 |
3000 |
|
26 |
HSQ-1-20-Ag |
25.4 |
<20 |
保护银 |
2830 |
|
27 |
HSQ-1-20-Al |
25.4 |
<20 |
铝护铝 |
2810 |
|
28 |
HSQ-1-5-Au |
25.4 |
<5 |
保护金 |
4800 |
|
29 |
HSQ-1-5-Ag |
25.4 |
<5 |
保护银 |
4530 |
|
30 |
HSQ-1-5-Al |
25.4 |
<5 |
铝护铝 |
4500 |
|
31 |
HSQ-1.5-20-Au |
38.1 |
<20 |
保护金 |
6440 |
|
32 |
HSQ-1.5-20-Ag |
38.1 |
<20 |
保护银 |
6170 |
|
33 |
HSQ-1.5-20-Al |
38.1 |
<20 |
铝护铝 |
6160 |
|
34 |
HSQ-1.5-5-Au |
38.1 |
<5 |
保护金 |
10310 |
|
35 |
HSQ-1.5-5-Ag |
38.1 |
<5 |
保护银 |
9870 |
|
36 |
HSQ-1.5-5-Al |
38.1 |
<5 |
铝护铝 |
9860 |
|
37 |
HSQ-2-20-Au |
50.8 |
<20 |
保护金 |
8040 |
|
38 |
HSQ-2-20-Ag |
50.8 |
<20 |
保护银 |
7700 |
|
39 |
HSQ-2-20-Al |
50.8 |
<20 |
铝护铝 |
7670 |
|
40 |
HSQ-2-5-Au |
50.8 |
<5 |
保护金 |
12870 |
|
41 |
HSQ-2-5-Ag |
50.8 |
<5 |
保护银 |
12310 |
|
42 |
HSQ-2-5-Al |
50.8 |
<5 |
铝护铝 |
12270 |
中空回射器对比测试：
测试原理：
测试的目的是为了测试角锥棱镜出射光线与入射光线的平行度。如果角锥棱镜的三个反射面严格相互垂直，则出射光线与入射光线严格平行。实际加工中受工艺和加工精度的影响，出射光纤与入射光线会有一个很小的夹角，该实验利用延迟线调节光程，在距离角锥棱镜约4米的位置将光束成像到CMOS相机上，并记录延迟线不同位置下CMOS相机上光斑的图像。通过高斯拟合算法对光斑进行拟合，得到其沿X和Y方向的位置坐标，和光斑直径大小。
根据公式，
tanθ3600×π180×L=D
其中θ为角锥棱镜的精度，单位角秒，L代表光程变化量，D为光斑中心在相机上的偏移距离，
通过移动延迟线改变光程L，记录并拟合得到光斑中心偏移距离D，就可以得到角锥棱镜的精度。
如图所示，将角锥棱镜安装在延迟线上，调节反射镜M1和M2，使入射光线的方向与延迟线运动方向平行，出射光线经过M3-M8反射镜后通过透镜成像到CMOS相机上。
测试结果：
1. 测试角锥棱镜型号：HSQ1-2S，生产商：海纳光学
|
延迟线位置/mm |
X轴中心/pixel |
Y轴中心/pixel |
光斑直径/pixel |
|
0 |
1445.86 |
1168.88 |
436.564 |
|
50 |
1453.83 |
1182.19 |
407.52 |
|
100 |
1453.55 |
1191.51 |
381.673 |
|
150 |
1441.14 |
1196.05 |
462.011 |
|
200 |
1429.25 |
1199.38 |
515.174 |
|
250 |
1435.7 |
1187.83 |
487.177 |
|
300 |
1463.07 |
1179.51 |
404.263 |
X方向偏移标准差为10.8 pixel，Y方向偏移标准差为9.7 pixel，CMOS相机像元尺寸为2.2mm×2.2mm，因此可得到偏移距离的标准差为（23.8 mm，21.4 mm）。

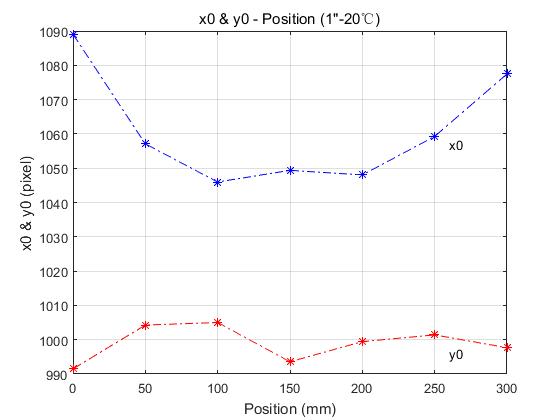

1. 测试角锥棱镜型号：UBBR2.5-1S，生产商：Newport
|
延迟线位置/mm |
X轴中心/pixel |
Y轴中心/pixel |
光斑直径/pixel |
|
0 |
1089.06 |
991.504 |
726.712 |
|
50 |
1057.08 |
1004.27 |
802.654 |
|
100 |
1045.98 |
1005 |
822.13 |
|
150 |
1049.37 |
993.561 |
801.79 |
|
200 |
1048.04 |
999.449 |
803.95 |
|
250 |
1059.27 |
1001.4 |
791.808 |
|
300 |
1077.48 |
997.66 |
754.691 |
X方向偏移标准差为15.2 pixel，Y方向偏移标准差为4.7
pixel，CMOS相机像元尺寸为2.2mm×2.2mm，因此可得到偏移距离的标准差为（33.2 mm，10.4 mm）。
测试结果：
从上述结果可以看出，海纳光学标注精度为1.7”的HSQ1-2S在X方向上的偏移小于标注精度为1”的UBBR2.5-1S，但是在X方向上相比略大于。实验中由于不能排除延迟线移动过程中的偏移，因此只能在相同调节下比较两个角锥棱镜的性能，不能直接用于计算偏移角θ。
