EPIGAP光电二极管在紫外线范围内(210nm-355nm)具有较高的灵敏度，可以用于紫外线范围内的通用测量和火焰监测等。德国EPIGAP紫外光电二极管EOPD-280-0-0.3-1材质是碳化硅，因此这款紫外光电二极管EPIGAP OSA又可以称为SiC光电二极管或者是碳化硅光电二极管。
所属品牌： 德国EPIGAP OSA Photonics
应用类型：
产品型号：EOPD-280-0-0.3-1
负责人：郭工
联系电话：13434776712
电子邮箱：syguo@welloptics.cn
EPIGAP紫外光电二极管，210-335nm
德国EPIGAP紫外光电二极管只有一个型号EOPD-280-0-0.3-1，在紫外线范围内(210nm-355nm) 高度可靠的低成本SiC光电二极管具有高光谱灵敏度，安装在带紫外线玻璃窗的密封TO-52封装中。
德国EPIGAP紫外光电二极管EPIGAP OSA EOPD-280-0-0.3-1可选择带绝缘安装的EPIGAP光电二极管高温选项，工作温度可达150°C，符合RoHS和WEE标准。
德国EPIGAP紫外光电二极管材质是碳化硅，因此这款紫外光电二极管EPIGAP OSA又可以称为SiC光电二极管或者是碳化硅光电二极管。
EOPD-280-0-0.3-1EPIGAP光电二极管图纸
|
辐射 |
类型 |
材料 |
封装 |
|
紫外线 |
紫外线玻璃 |
SiC |
TO-52 |
1阳极，2阴极，h=3.7mm
德国EPIGAP紫外光电二极管应用领域
-紫外线范围内的通用测量
-杀菌灯监测
-火焰监测
最大额定值(Tamb=25°C，除非另有说明。)
|
参数 |
符号 |
数值 |
单位 |
|
有效面积尺寸 |
A |
0.365x0.365 |
mm2 |
|
活动区域 |
A |
0.1 |
mm2 |
|
反向电压 |
VR |
20 |
V |
|
工作温度范围 |
Tamb |
-40~125 |
°C |
|
储存温度范围 |
Tstg |
-40~125 |
°C |
|
焊接温度，3秒 |
Tsol |
260 |
°C |
德国EPIGAP紫外光电二极管EOPD-280-0-0.3-1感应方式是光电效应。EPIGAP光电二极管工作温度和存储温度相同都是-40度到125度。碳化硅光电二极管活动区域是0.1平方毫米，反向电压是20V。
德国EPIGAP紫外光电二极管光学和电气特征
Tamb=25°C，除非另有说明。
|
参数 |
测试条件 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
暗电流 |
VR=1V |
ID |
|
10 |
|
fA |
|
峰值灵敏度波长 |
VR=0V |
λp |
|
265 |
|
nm |
|
在λP时的响应度 |
VR=0V |
Sλ |
|
0.18 |
|
A/W |
|
在254nm响应度 |
VR=0V |
Sλ |
|
0.16 |
|
A/W |
|
最高0.1秒灵敏度范围 |
VR=0V |
λmin, λmax |
210 |
|
365 |
nm |
|
结电容 |
VR=0V |
CJ |
|
30 |
|
pF |
|
接收角度 |
VR=0V |
φ |
|
±40 |
|
deg |

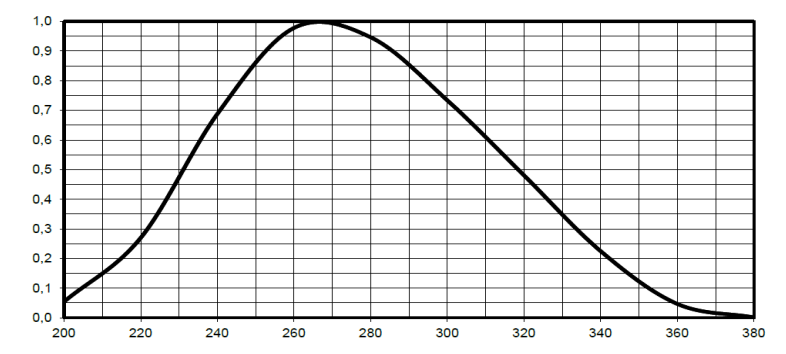

相对光谱灵敏度（波长nm）
从上面表格和图片中可以看出碳化硅光电二极管峰值灵敏度波长是265nm，暗电流的典型值是10fA，在200-265nm范围内灵敏度随着波长的增加而增加，在265-380nm灵敏度随着波长的增加而降低。
紫外光电二极管EPIGAP OSA应用案例
应用实例展示了一个典型的电路Rf，负责电路的增益Cf补偿光电二极管的反向结电容和运算放大器的输入电容。Cf的确切值取决于Rf，所使用运算放大器和电路的电容。典型值为1pF。
图中显示了当OP-amp=AD795，Rf=10欧姆，Cf=lpF时应用电路振幅的依赖关系。
