太赫兹反射镜

太赫兹反射镜

Tydex提供THz反射镜,英文名为THz Mirrors,表面镀有金膜,能够充分反射高达1000μm的波段的太赫兹辐射。太赫兹反射镜的材质由BK7石英或高阻硅2种材质,标准品的直径为13mm~102mm,厚度为1.2mm-12mm,其它尺寸亦可定制。

所属品牌: 俄罗斯Tydex

应用类型: 太赫兹

产品型号:MR-QG-D13-T2.5-С、MR-HRFZ-Si-D50.8-T6-C

负责人:陈工
联系电话:13418906712 电子邮箱:chenpeng@welloptics.cn

规格书下载 添加到询价单



直径13mm-102mm,厚度1.2-12mmBK7石英和HRFZ-Si材质,太赫兹反射镜



Tydex提供镀金膜的THz反射镜(THz Mirrors),能够充分反射太赫兹波的辐射,这里的太赫兹反射镜主要指的是太赫兹平面反射镜,可以选择中心开孔。Tydex公司的太赫兹反射镜有石英玻璃和HRFZ-Si两种材质,几十种标准规格,产品的直径从13mm-102mm不等,可反射的波段超过1000um,通过孔径一般为太赫兹反射镜总面积的90%以上,镀有约400nm厚度的金膜。



THz反射镜的基本参数:

基质材料

BK7石英玻璃

外型

plano-plano

直径公差,mm

±0.25mm

通光口径

90%

抛光面的表面质量,

 40/20 scr/dig

背面的表面质量

2.5 Ra

表面精度

1/4λ @633nm

膜层

镀金膜

金层的厚度

400 nm

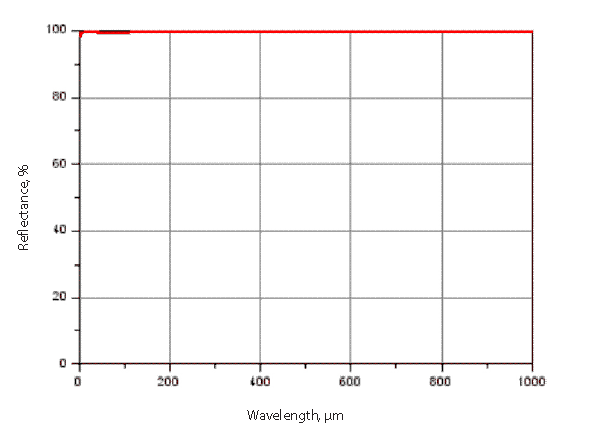

如下图所示,标准的反射率最高测量到1000 μm波段,但实际的工作波长更宽。

THz反射镜有库存的尺寸:

No.

直径

厚度, mm

mm

英寸

1

25.4

1

6.35

2

38.1

1.5

6.35

3

50.8

2

6.35

4

76.2

3

6.35



THz反射镜型号:

类型

直径mm

厚度mm

型号

plano-plano

13

2.5

MR-QG-D13-T2.5-С

plano-plano

25.4

6.35

MR-QG-D25.4-T6.35-С

plano-plano

38.1

6.35

MR-QG-D38.1-T6.35-С

plano-plano

50.8

6.35

MR-QG-D50.8-T6.35-С

plano-plano

50.8

6.35

MR-QG-D50.8-T6.35-С

plano-plano

60

6.35

MR-QG-D60-T6.35-С

plano-plano

76.2

6.35

MR-QG-D76.2-T6.35-С

plano-plano

101.6

12

MR-QG-D101.6-T12-С

plano-plano

8 x 8

1.5

MR-QG-L8-H8-T1.5-С

plano-plano with holes

50.8

6.35

MRDR-QG-D50.8-Т6.35-C

plano-concave with holes

50.8

6

MRDR-QG-D50.8-R3200-C

plano-concave with holes

50.8

6

MRDR-QG-D50.8-R3200-C

HRFZ-Si材质THz反射镜型号

类型

直径mm

厚度mm

型号

plano-plano

50.8

6

MR-HRFZ-Si-D50.8-T6-C

plano-plano

50.8

6

MR-HRFZ-Si-D50.8-T6-C
