Tydex THz隔离器是一种单向透明的非互易器件。太赫兹隔离器的工作波长为0.2-0.65THz，不低于20dB的隔离。Tydex太赫兹隔离器可以用于保护敏感的太赫兹辐射源不被反射回波损坏，而且THz宽带隔离器也可以减少噪声水平以及通过阻挡回波提供光学隔离度。
所属品牌： 俄罗斯Tydex
应用类型：
产品型号：I-CA25-D60-L35, THz Isolator
负责人：包程鑫
联系电话：13417596712
电子邮箱：cxbao@welloptics.cn

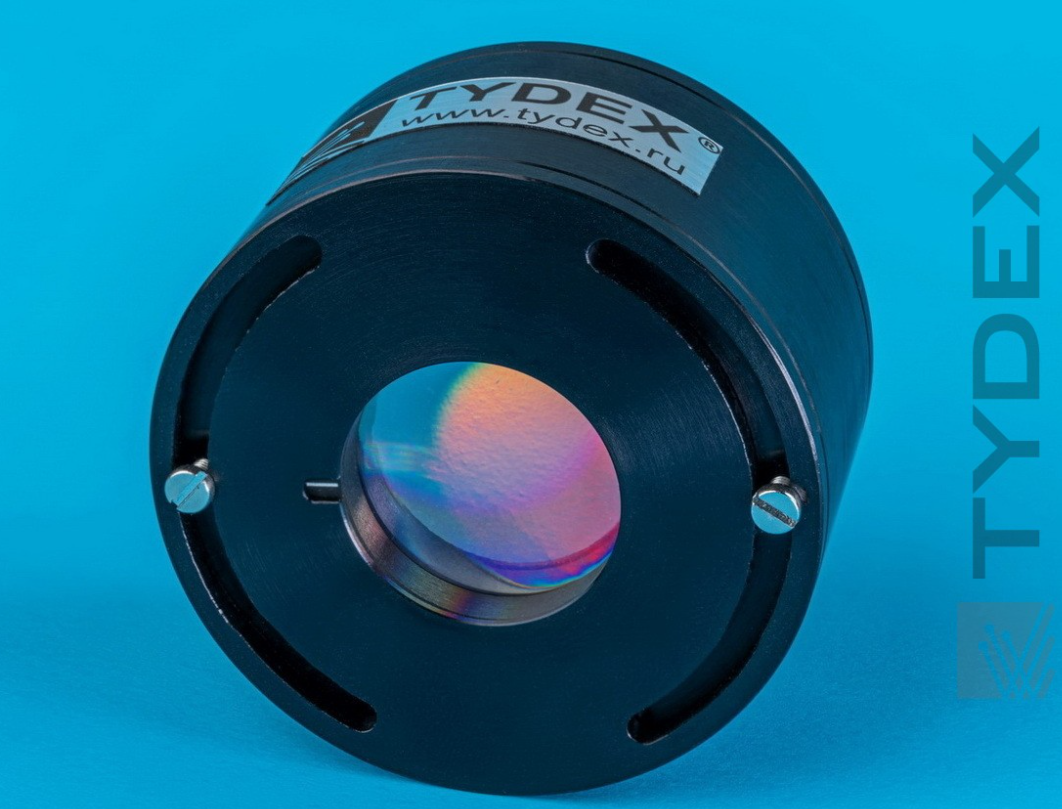

太赫兹隔离器，0.2-0.65THz，20dB,单向透明的非互易器件
THz宽带隔离器(THz Isolator)是一种单向透明的非互易器件（非互易性是微波技术和材料学科中的用语，指电磁波在某物体中沿相反的两个方向传输会呈现不同的电磁损耗、相移等特性，把这一种现象称为非互易性）。俄罗斯Tydex厂家已经开发了基于磁光介质的宽带太赫兹隔离器，它不需要外部磁场来工作。
Tydex太赫兹隔离器由两个特定方向的THz偏振器和一个磁光介质组成，磁光介质可以在很宽的频率范围内将偏振面旋转45°。该装置的工作原理如下:THz辐射通过第一个输入偏振器并变成线偏振。然后，辐射穿过磁化的钡铝六角铁氧体（barium-aluminum hexaferrite），由于法拉第效应，偏振面的角度旋转了45°。此外，辐射穿过相对于输入偏振器成45°的输出偏振器，使得钡铝六角铁氧体出口处的偏振方向与输出偏振器的轴方向一致。
当辐射在反向方向上传播通过宽带太赫兹隔离器时，偏振平面的角度也旋转45°，太赫兹辐射在与输入偏振器轴正交的方向上偏振。这就是如何实现太赫兹辐射在向后方向上传播的阻挡。
Tydex THz隔离器(THz Isolator)的技术参数：
|
工作波长范围 |
0.2-0.65THz |
|
正向透射率 |
不低于20% |
|
反向透射率 |
不超过10% |
|
隔离 |
不低于20dB |
|
孔径 |
25mm（标准）或>25（自定义） |
|
尺寸 |
|
|
直径 |
60mm |
|
长度 |
35mm |
Tydex太赫兹隔离器的透过率：
图1.Tydex辐射隔离器前向和后向振幅传输谱 图2. Tydex隔离器的隔离光谱
Tydex隔离器可用于保护敏感的太赫兹辐射源免受反射光束影响。此外，THz隔离器还能降低噪音水平，并通过阻挡反向传播的辐射来提供光学隔离。
