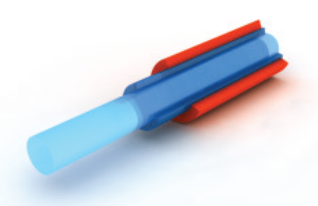

本篇主要是对fiberware 特种光纤的渐变折射率光纤进行相关介绍。fiberware渐变光纤也叫fiberware 渐变折射率光纤，梯度折射率光纤，梯度光纤。特点是是光纤的横截面上纤芯区折射率渐变或梯度分布的光纤。包括纤芯直径100~600μm的丙烯酸酯涂覆层型号，纤芯直径50~400μm的聚酰亚胺涂覆层。芯包比1.4到2.5。
所属品牌： 德国fiberware
应用类型：
产品型号：G 100/140 A，G 200/280 A，G 400/560 A，G 600/840 A等
负责人：陈彦霖
联系电话：13434776912
电子邮箱：ylchen@welloptics.cn
Fiberware特种光纤，低损耗，高带宽，梯度折射率光纤
德国Fiberware生产种类繁多的光纤类产品。在Fiberware特种光纤中，梯度折射率光线作为主要代表，本篇主要介绍fiberware梯度折射率光纤。fiberware渐变折射率光纤/梯度光纤是区别于阶跃折射率光纤那种均匀折射率，光纤横截面的折射率是沿着径向逐渐变小的，可以消除模式色散，主要用于多模传输中。
Fiberware梯度折射率光纤特点
-标准的通信光纤（对850nm和1300nm）
-损耗低，带宽高
-激光功率传输光纤高达600μm纤芯直径
-比阶跃折射率光纤更好的光束截面
-针对高温，高真空和恶劣的化学环境的特殊镀膜
-抗辐射
Fiberware渐变光纤/渐变折射率光纤光纤设计
渐变折射率光纤通信光纤
-掺杂熔融石英（梯度折射率）
-纯熔融石英包层
-双层丙烯酸酯涂覆层（-40℃到85℃）
渐变光纤功率传输光纤
-掺杂熔融石英（梯度折射率）
-纯熔融石英包层
-丙烯酸酯涂覆层（-40℃到85℃）
-硅树脂涂覆层（-40℃到150℃）
-聚酰亚胺涂覆层（-190℃到385℃）
fiberware渐变光纤/梯度折射率光纤属性
-抗拉伸测试（screen test）：50kpsi（通信光纤）
-抗拉伸测试（弯曲测试）：70kpsi（光纤直径>200μm）
-弯曲半径：瞬时100倍半径；长时间600倍半径
梯度折射率光纤/梯度光纤可选项
-芯包比：1.4，…，2.5
-金属涂覆层
-缓冲层：尼龙（-40℃到100℃）；聚氟乙烯（-200℃到150℃）
-光纤连接器：DIN，FC/PC，ST，SMA
-梯度折射率光纤线缆
-耐高温丙烯酸酯（-40℃到200℃）
fiberware 渐变折射率光纤/丙烯酸酯涂覆层光纤（-40℃到85℃）
|
型号 |
纤芯直径±2%/μm |
包层直径±2%/μm |
涂覆层直径±5%/μm |
涂覆层材料 |
NA±0.015 |
|
G 100/140 A |
100 |
140 |
200 |
丙烯酸酯 |
0.290 |
|
G 200/280 A |
200 |
280 |
450 |
丙烯酸酯 |
0.290 |
|
G 400/560 A |
400 |
560 |
700 |
丙烯酸酯 |
0.290 |
|
G 600/840 A |
600 |
840 |
1000 |
丙烯酸酯 |
0.290 |
fiberware渐变光纤/聚酰亚胺涂覆层光纤（-190℃到385℃）
|
型号 |
纤芯直径±3/μm |
包层直径±3/μm |
涂覆层直径±3/μm |
NA±0.015 |
损耗 850/1300nm dB/km |
带宽 850/1300nm MHz×km |
|
G 50/125 PI |
50 |
125 |
140 |
0.200 |
<2.8/0.9 |
>400/1200 |
|
G 62.5/125 PI |
62.5 |
125 |
140 |
0.275 |
<3.3/1.0 |
>200/600 |
|
G 85/125 PI |
85 |
125 |
140 |
0.260 |
<3.3/1.0 |
>200/200 |
|
G 100/140 PI |
100 |
140 |
155 |
0.290 |
<4.0/1.5 |
>200/200 |
|
G 200/280 PI |
200 |
280 |
300 |
0.290 |
|
|
|
G 400/560 PI |
400 |
560 |
580 |
0.290 |
|
|
梯度光纤/通信用光纤（-190℃到385℃）
|
型号 |
纤芯直径±3/μm |
包层直径±3/μm |
涂覆层直径±3/μm |
NA±0.015 |
损耗 850/1300nm dB/km |
带宽 850/1300nm MHz×km |
|
G 50/125 |
50 |
125 |
250 |
0.200 |
<2.5/0.6 |
>400/1200 |
|
G 62.5/125 |
62.5 |
125 |
250 |
0.275 |
<3.0/0.7 |
>200/600 |
|
G 85/125 |
85 |
125 |
250 |
0.260 |
<3.0/0.7 |
>200/200 |
|
G 100/140 |
100 |
140 |
250 |
0.290 |
<3.5/1.0 |
>200/200 |
