Photon TechSystem的大型激光观察卡也叫大面积倍频片，大型激光观察卡，大面积红外调光片，大面积红外显示卡，激光雷达红外激光观察卡，大面积红外激光探测卡、红外观察卡等等。俄罗斯Photon TechSystem简称Phts，该公司生产的大型激光观察卡主要用于大口径激光系统，这些系统用于测距仪、大地测量仪器、激光雷达和特殊设备，且这些设备要求必须使用具有大活动区域的展示台进行光路校准,具有高可靠性、高灵敏性等特点，以满足客户高质量的需求。
所属品牌： 俄罗斯Photon TechSystem
应用类型：
产品型号：Luminescent Screens
负责人：郭工
联系电话：13434776712
电子邮箱：syguo@welloptics.cn
Photon
TechSystemPhts大面积红外激光观察卡，吸收光谱范围：0.75~2.13um，光谱灵敏性高
Photon TechSystem激光雷达红外激光观察卡特点：
- 高防潮性和高机械特性；
- 屏幕能够在各种天气条件下在现场工作；
- 工作温度范围很广，从 -40 ºC 到 +50 ºC 以上；
- 高光谱灵敏度；
- 可提供定制尺寸。
大面积红外激光探测卡应用：
-激光雷达
-测距仪
-大地测量仪

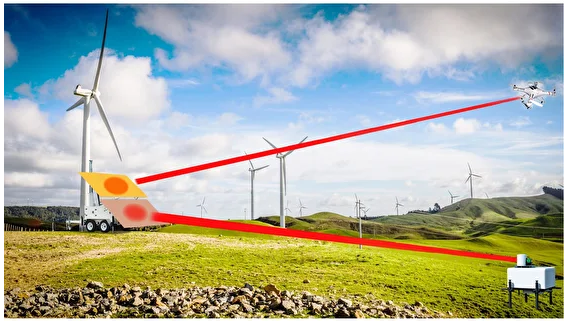

如下图，Photon TechSystem （简称Phts）生产的EL系列发光屏能够将不可见光显示出来，且这种大面积红外调光片（大面积红外显示卡）的有效面积超过1平方米，可用于测距仪、大地测量仪器、激光雷达和特殊设备等大孔径光束的激光系统。其特点：进行大活动区域的展示台的对齐，且能够在各种天气条件下工作，吸收光谱范围：0.75~2.13um，光谱灵敏性高，可以在很大程度上减轻客户的调试难度。这种大面积红外调光片又叫做大面积倍频片，大型激光观察卡，大面积红外显示卡，激光雷达红外激光观察卡，大面积红外激光探测卡、红外观察卡等等。
激光雷达和测距仪都可以用于距离探测，其中激光雷达可作为大气探测，它们是应用较为广泛的激光应用技术。因为他们的光路区别于一般的小型光路，所以具有较为苛刻的对准和校准条件，且因为系统不同，一般的校准光路只能校准一种光学系统，不具有普遍性。
如果激光雷达采用较大的接收视场来确保即使收发光轴偏离也能接收到信号的话，那么会引入较大的背景光噪声，影响探测精度，降低探测效率，这对于要求越来越高的光学应用来讲，是不可接受的。所以激光雷达一般会设计非常小的发散角的激光发射和非常窄的视场接收角，来保证探测精度，但较大提高了对准精度。
但雷达发出的光线是不可见光，不能被人眼所观察，所以只能借助光学系统进行校准。为了提高对准精度，研究人员设计了自动对准装置，目前的自动对准装置通常在接收光学系统的后端设置ccd或cmos等面阵成像器件，用分光或者切换光路的方法，使回波光或共光路指示光成像在上述面阵器件上，对比面阵器件上的光斑像与接收视场的校准关系来衡量失配量，以此来微调激光发射轴或接收视场光轴完成收发匹配。但该系统会损失部分接收光，且系统较为复杂。但如果你换了个其他大型雷达光路，就需要设计不同的校准光路，不具有兼容性。
一般雷达系统的校准设备会受到天气的影响较大。在大雾或暴雨等恶劣天气时光路与天气良好时不一致，会误导调试人员；受环境影响和热胀冷缩的作用，光束会在一定范围内波动。这些都是无法轻易获得的信息，会给用户带来不便和困扰。 所以Photon TechSystem 生产的EL系列发光屏能够将不可见光显示出来，更方便地达成客户的目标。
聚合物类型包含IR1、IR2、IR4。屏幕区域面积>1m²。吸收光谱范围分为三类：0.75~1.5um、0.75~2.13+um、0.78~1.07及1.45~1.64um.
损伤阈值>700 mW/cm²，光谱灵敏性高，发射颜色分为红橙色、红色、绿色三种。
Photon TechSystem大面积红外激光探测卡规格：
|
型号 |
Luminescent Screens EL1 |
Luminescent Screens EL2 |
Luminescent Screens EL4 |
|
聚合物类型 |
IR1 |
IR2 |
IR4 |
|
屏幕区域面积（m²） |
>1 |
||
|
吸收光谱范围（um） |
0.75~1.5 |
0.75~2.13+ |
0.78~1.07、1.45~1.64 |
|
损伤阈值 |
>700 mW/cm² |
||
|
光谱灵敏性（uW/cm²） |
<6 (@808nm)、 |
<20 (@808nm) |
<2 (@808nm) |
|
发射颜色 |
红橙色 |
红色 |
绿色 |
|
发射需要充电 |
是 |
是 |
否 |
