在海洋光学（Ocean Insight）最受欢迎的USB 系列光纤光谱仪之上进行了改进，继承了海洋光学USB 系列光纤光谱仪高集成的，高性价比等特点，更强大的功能，更高的性价比，更稳定的性能，Ocean Insight Flame系列热稳定光纤光谱仪。系列探测波长涵盖200nm-1.7μm，与配置好的配置，最佳分辨率可达1.33 nm FWHM。根据客户的用途和波长的不同，有多款的标准品。多数标准品还有探测器升级款。
所属品牌： 美国海洋光学（已暂停代理）
应用类型： 光谱仪
产品型号：Flame

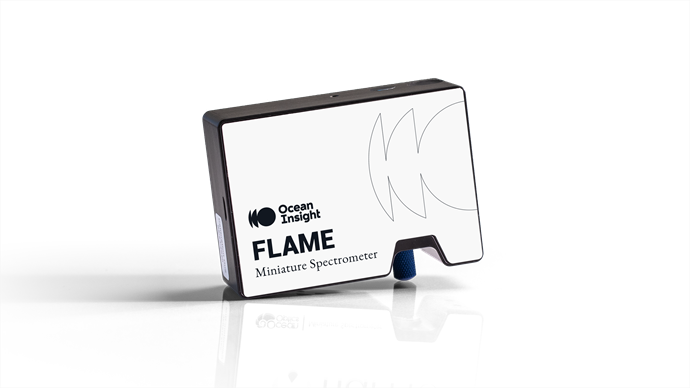

海洋光学（Ocean Insight），在其备受认可的USB系列微型光纤光谱仪的基础上，推出了Flame系列热稳定微型光纤光谱仪。对比之前的USB系列，提高了Flame系列微型光纤光谱仪的热稳定性，可集成性，台间一致性以及客户使用的便利性高效性。列探测波长涵盖200nm-1.7μm，与配置好的配置，最佳分辨率可达1.33 nm FWHM。Flame系列秉承了USB系列一贯的小巧的体积，并对内部结构进行了较大程度的改良。根据探测器的不同，Flame系列微型光纤光谱仪有-S（索尼ILX511B线阵硅基检测器）系和-T（东芝TCD1304AP线阵硅基检测器）系。下表是-S和-T系探测器的主要参数差异：
|
光谱仪参数 |
FLAME-S |
FLAME-T |
|
光学分辨率 |
可根据配置调整 |
|
|
信噪比 |
250:1 (满信号) |
300:1 (满信号) |
|
暗噪声 |
50 RMS counts |
|
|
动态范围 |
1300:1（单次采集数据）, 8.5 x 10^7（系统） |
|
|
积分时间 |
1 ms – 65 s |
3.8 ms – 10 s |
|
杂散光 |
<0.05% at 600 nm; <0.10% at 435 nm |
|
|
线性校准相关系数 |
>99% |
|
|
检测器 |
索尼ILX511B线阵硅基检测器 |
东芝TCD1304AP线阵硅基检测器 |
|
检测器范围 |
200-1100 nm |
200-1100 nm |
|
像素点 |
2048 |
3648 |
除了两种不同的探测器，部分型号还提供带有探测器聚光镜的型号。该热稳定微型光纤光谱仪的型号尾缀均带有-ES标识。探测器聚光镜，可以提高荧光光源的利用率和探知度，提高光谱仪的灵敏度，弱光环境依旧高效！
根据探测波长的不同，Flame系列热稳定微型光纤光谱仪还分为：-UV-VIS（200-850nm）、-VIS-NIR（350-1000nm）、-NIR+（970-1700nm）以及宽波段行-XR1（200-1025nm）。此外还有针对照度测量应用的RAD光纤光谱仪。
综上，海洋光学（Ocean Insight）的稳定微型光纤光谱仪标准品型号有：
|
海洋光学（Ocean Insight）Flame系列稳定微型光纤光谱仪标准品 |
||||
|
UV-VIS |
Flame-S-UV-VIS |
Flame-S-UV-VIS-ES |
Flame-T-UV-VIS |
Flame-T-UV-VIS-ES |
|
VIS-NIR |
Flame-S-VIS-NIR |
Flame-S-VIS-NIR-ES |
Flame-T-VIS-NIR |
Flame-T-VIS-NIR-ES |
|
XR1 |
Flame-S-XR1 |
Flame-S-XR1-ES |
Flame-T-XR1 |
Flame-T-XR1-ES |
|
NIR+ |
Flame-NIR+ |
|||
|
RAD |
Flame-S-RAD |
|||
Flame系列光纤光谱仪参数：
下表就海洋光学（Ocean Insight）的Flame系列热稳定性微型光纤光谱的几款主要型号列出了详细参数，方便客户根据自己的要求做筛选。此外的-S/-T差异，可参详表1的区别，-ES的区别只在于是否有装配探测器聚光镜。
|
型号 |
Flame-S-UV-VIS |
Flame-S-VIS-NIR |
Flame-S-XR1 |
Flame-NIR+ |
Flame-S-RAD |
|
波长 |
200nm - 850nm |
350nm - 1μm |
200nm - 1.025μm |
970nm - 1.7μm |
200nm - 850nm |
|
分辨率(典型值) |
1.33 nm FWHM |
1.69 nm FWHM |
10.00 nm FWHM |
1.34 nm FWHM |
|
|
积分时间 |
1ms - 65s |
||||
|
信噪比（满信号） |
250:1 |
6000:1 |
250:1 |
||
|
输入光纤接口 |
SMA 905 |
||||
|
光栅 |
#1 |
#3 |
#XR1 |
/ |
#2 |
|
像素 |
2048 |
128 |
2048 |
||
|
入射狭缝 |
25 µm |
50 µm |
|||
