Mini4096CL微型光纤光谱仪是Avantes一款微型光谱仪，尺寸只有扑克牌大小，配有4096像素的探测器。AvaSpec-Mini4096CL光纤光谱仪又可以称为微型光谱仪、Avantes Mini4096CL光纤光谱仪或者是爱万提斯Mini4096CL光纤光谱仪。
所属品牌： 荷兰Avantes
应用类型：
产品型号：AvaSpec-Mini4096CL
负责人：郭工
联系电话：13434776712
电子邮箱：syguo@welloptics.cn

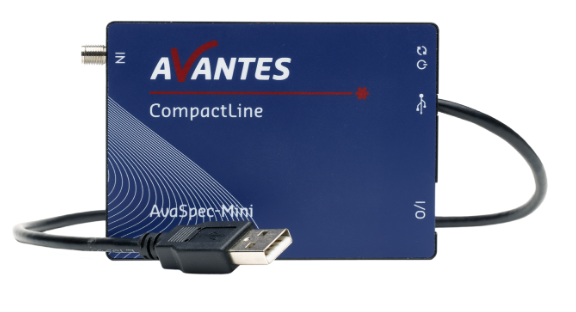

AvaSpec-Mini4096CL微型光纤光谱仪，4096像素
2018年最受瞩目的产品发布之一是这款首次投放市场的4096像素CMOS阵列微型光谱仪AvaSpec-Mini4096CL。
Avantes很高兴发布新一代Avantes
Mini4096CL光纤光谱仪，Avantes Mini4096CL光纤光谱仪配备CMOS探测器和先进的电子与通信技术。与最初的AvaSpec-Mini一样，爱万提斯Mini4096CL光纤光谱仪只有扑克牌大小，具有出色的温度和波长稳定性。Avantes
Mini4096CL光纤光谱仪便于随身携带，非常适合手持应用。
AvaSpec-Mini4096CL微型光纤光谱仪技术参数
|
光学工作台 |
对称的Czerny-Turner，75mm焦距 |
|
波长范围 |
200-1100nm |
|
杂散光 |
0.2-1% |
|
灵敏度，计数/μW/ms |
261000 |
|
探测器 |
HAM S13496CMOS线性阵列，4096像素 (7x200微米) |
|
信噪比 |
300:1 |
|
AD转换器 |
16位，6MHZ |
|
积分时间 |
30µs-50s |
|
接口 |
USB2.0（480 Mbps）/40cm 尾纤式USB-A接口 |
|
采样速度与机载平均值 |
6.5ms/scan |
|
数据传输速度 |
8.9ms/scan |
|
I/O |
5个双向可编程输入/输出;1个模拟输出，1个模拟输入，1x5V |
|
电源供电 |
默认USB连接线 |
|
功率消耗 |
225mA，5Vdc |
|
尺寸，重量 |
95x68x20mm，175g |
|
操作工作温度范围 |
0-55°C |
适用于Avantes Mini4096CL光纤光谱仪光栅选择表
|
Use |
可用范围nm |
光谱范围nm |
线对数/mm |
闪耀波长nm |
订购信息 |
|
4096CL |
|||||
|
UV/VIS/NIR |
200-1100** |
891** |
300 |
300 |
MN0300-0.30 |
|
UV/VIS |
200-850 |
515 |
600 |
300 |
MN0600-0.30 |
|
UV |
200-750 |
247-218* |
1200 |
250 |
MN1200-0.25 |
|
UV |
200-650 |
163-143* |
1800 |
UV |
MN1800-0.25 |
|
UV |
200-580 |
113-69* |
2400 |
UV |
MN2400-0.25 |
|
UV |
200-400 |
69-45* |
3600 |
UV |
MN3600-0.25 |
|
UV/VIS |
250-850 |
515 |
600 |
400 |
MN0600-0.40 |
|
VIS/NIR |
300-1100** |
792** |
300 |
500 |
MN0300-0.50 |
|
VIS |
360-1000 |
495 |
600 |
500 |
MN0600-0.50 |
|
VIS |
300-800 |
247-218* |
1200 |
500 |
MN1200-0.50 |
|
VIS |
350-750 |
142-89* |
1800 |
500 |
MN1800-0.50 |
|
VIS |
350-640 |
74-49* |
2400 |
VIS |
MN2400-0.50 |
|
NIR |
500-1050 |
495 |
600 |
750 |
MN0600-0.75 |
|
NIR |
500-1050 |
218-148* |
1200 |
750 |
MN1200-0.75 |
|
NIR |
600-1160 |
346-297* |
830 |
800 |
MN0830-0.80 |
|
NIR |
600-1100** |
495** |
300 |
1000 |
MN0300-1.00 |
|
NIR |
600-1100 |
495 |
600 |
1000 |
MN0600-1.00 |
可以根据应用选择任意一组光栅范围。比如选择MN0300-0.30，Avantes Mini4096CL光纤光谱仪可用范围是200-1100**nm。
AvaSpec-Mini4096CL微型光纤光谱仪分辨率nm
|
缝隙尺寸（μm） |
|
|||||
|
光栅（线对数/mm） |
10 |
25 |
50 |
100 |
200 |
500 |
|
4096CL |
||||||
|
300 |
0.50-0.70 |
1.20-1.30* |
2.17 |
4.6 |
9.0 |
20.0 |
|
600 |
0.30-0.36* |
0.58-0.68 |
1.17 |
2.20 |
4.5 |
10.0 |
|
830 |
0.25 |
0.48 |
0.93 |
1.7 |
3.4 |
8.0 |
|
1200 |
0.14-0.18* |
0.30 |
0.62 |
1.08 |
2.2 |
5.0 |
|
1800 |
0.09-0.11* |
0.18 |
0.36-0.40* |
0.78 |
15 |
3.7 |
|
2400 |
0.07-0.09* |
0.13-0.17* |
0.26-0.32* |
0.40-0.64* |
1.1 |
2.7 |
|
3600 |
0.05-0.06* |
0.10 |
0.19 |
0.4 |
0.8 |
2.0 |
取决于光栅的起始波长，波长越高，色散越大，分辨率越高。
AvaSpec-Mini4096CL微型光纤光谱仪订购信息
|
微型光纤光谱仪，75mm焦距，4096像素CMOS探测器，USB 2供电接口，包括DCL指定光栅、波长范围和选项，可根据客户要求提供其他光栅。 |
爱万提斯Mini4096CL光纤光谱仪订购选择
|
SLIT-XX |
狭缝尺寸，请注明xx=10,25,50,100,200或者500（可根据要求提供5μm） |
|
OSC |
订购光栅MN600-0.50的分选涂层，建议与OSF-305搭配使用 |
|
OSC-UA |
订购光栅MN300-0.30的分选涂层 |
|
OSC-VA |
订购分类涂层，用于光栅MN300-0.50，推荐使用OSF-305 |
|
OSF-YYY-3 |
用于减少二阶效应的阶次排序滤波器，请指定YYY=305、395、457、515、550或600纳米，具体取决于波长范围 |
