optogama提供的Tm:YLF晶体具有高吸收峰，可方便地在792 nm附近进行二极管泵浦，并且具有交叉弛豫过程，该过程为每个被吸收的泵浦光子在较高的激光能级中产生两个离子。此外，Tm:YLF晶体的折射率随温度降低，导致负热透镜，由于端面凸出，部分被正透镜效应所补偿。
所属品牌： 立陶宛Optogama
应用类型：
产品型号：Tm:YLF
负责人：李工
联系电话：13691926712
电子邮箱：zxli@welloptics.cn
掺铥晶体，Tm:YLF晶体，掺铥氟化钇锂晶体
optogama可以提供多种三价稀土离子Tm3+（铥）掺杂的激光增益介质：Tm:YLF晶体和Tm:KYW晶体。
Tm:YLF晶体具有高吸收峰，可方便地定位在792 nm附近的二极管泵浦中，并且具有交叉弛豫过程，该过程为每个被吸收的泵浦光子在较高的激光能级中产生两个离子。Tm:YLF激光器非常适合用作Ho:YAG激光器的泵浦光源。这是由于Tm:YLF发射光谱和Ho:YAG吸收光谱的良好重叠以及产生线性偏振输出的能力。此外，Tm:YLF的折射率随温度降低，导致负热透镜，由于端面凸出，部分由正透镜效应补偿。
Tm:YLF晶体主要特点：
-激光二极管泵浦的强吸收带
-弱热透镜
-高极化纯度
-可根据要求提供定制水晶
Tm:YLF晶体主要应用：
-用于遥感应用的激光雷达系统
-Ho:YAG激光器的泵浦源

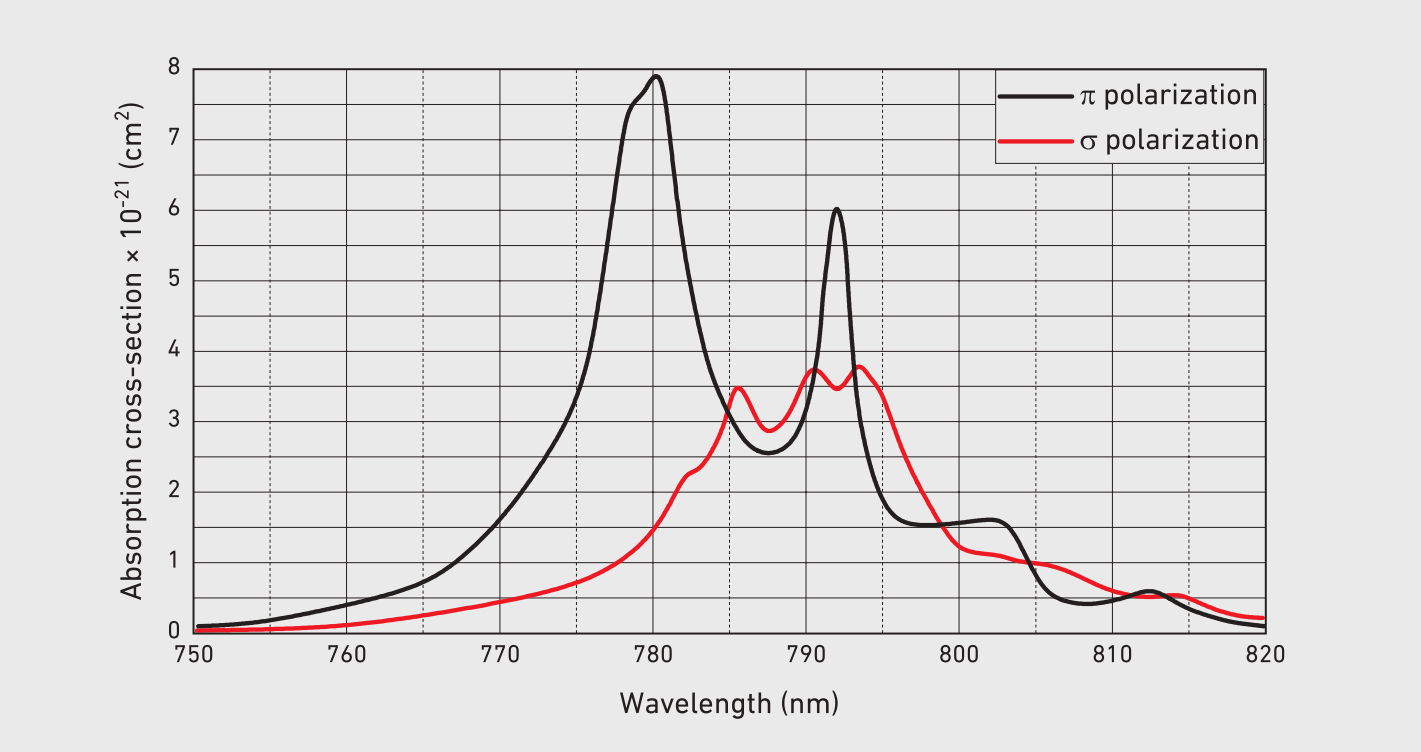

Tm:YLF晶体吸收发射曲线：
Tm:YLF晶体产品规格：
|
晶向 |
a-cut |
|
有效孔径 |
>90% |
|
面尺寸公差 |
+0/-0.1毫米 |
|
长度公差 |
±0.1毫米 |
|
平行度误差 |
<10 arcsec |
|
垂直度误差 |
<10 arcmin |
|
保护倒角 |
<0,1 mm at 45˚ |
|
表面质量 |
10-5 S-D |
|
表面平整度 |
<λ/10@6328 nm |
|
镀膜 |
AR(R<0.5%)@792 nm + AR(R<0.2%)@1800-1960 nm |
|
激光损伤阈值 |
>10 J/cm2@1900 nm，10 ns |

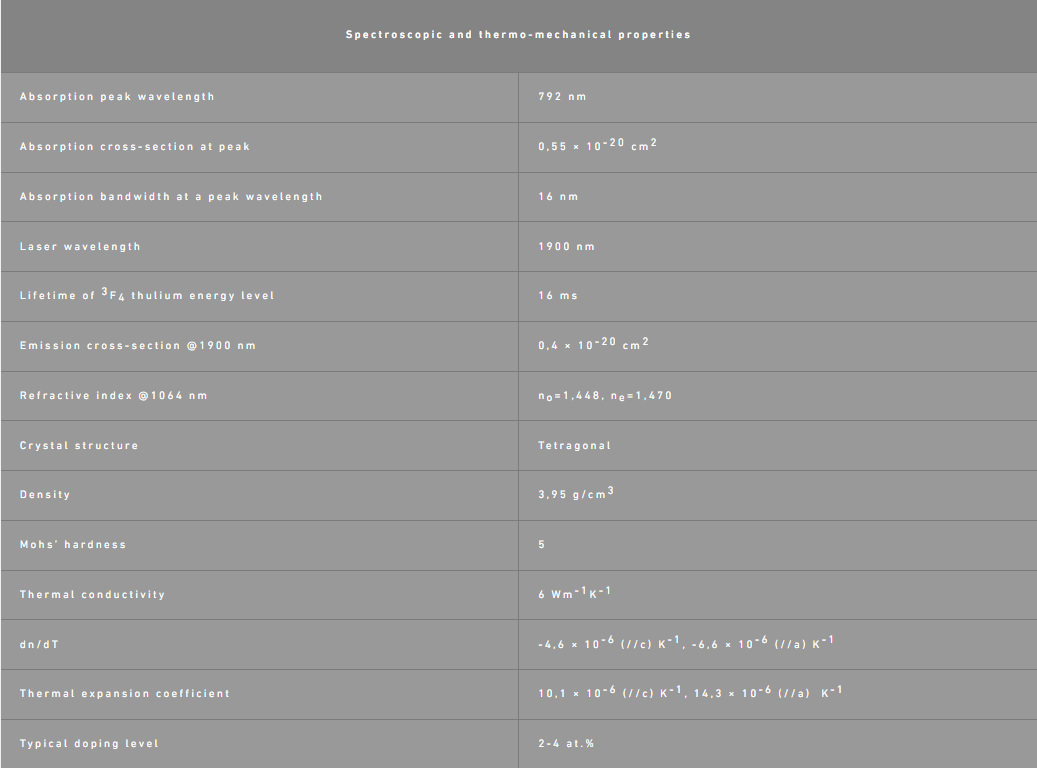

Tm:YLF晶体光谱和热力学特性：
