Crystalaser激光合束器可以选用Crystalaser自己生产的DPSS激光器,将多达四种激光器组合成同一个光束输出。这种激光合束器可以将激光耦合到一根光纤中输出,光纤可选单模、多模或者保偏光纤。由于激光器本身的机械尺寸相当紧凑,所以合束以后也可以得到紧凑的外观。这种显微镜多波长激光器可以作为显微镜光源,用于生物实验。
所属品牌: 美国CrystaLaser(已暂停代理)
应用类型:
产品型号:Nordic combiner
负责人:蒋画
联系电话:13622396712
电子邮箱:hjiang@welloptics.cn
已经不代理CrystaLaser旗下产品,请联系其他代理商

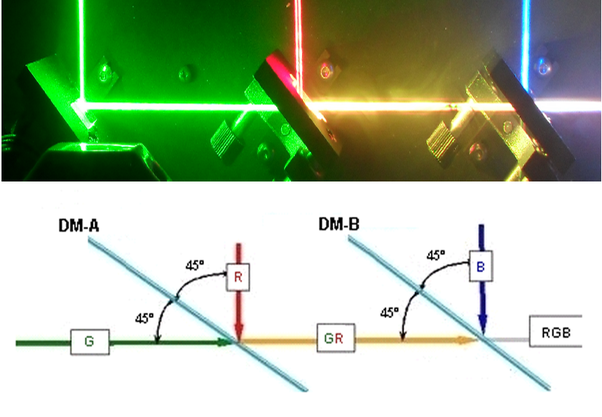

CrystaLaser是业界能提供多种波长型号的激光器厂商之一,能匹配客户的不同需求。CrystaLaser设计和制造的紧凑稳定型合束器可以将多种颜色,多种波长的激光组合成一个光束输出。激光束将沿相同方向重叠在一起,并从相同的孔输出。
Nordic合束器可以将二极管激光器系统和DPSS激光器系统组合在一起成为一个光束或一个光纤输出,从而实现灵活的OEM集成。紧凑型Nordic合束器可以组合4个选自CrystaLaser广泛波长范围的激光产品中的激光器。
组合的多波长激光束可以耦合到单根光纤中,该光纤可以是多模光纤,单模光纤或保偏光纤。单模光纤或保偏光纤的输出端可以选装激光准直仪,以获得准直的激光输出,光束尺寸约为0.8mm或根据客户要求选择。
Crystalaser激光多波长合束器主要应用:
-北欧合束器激光引擎适用于需要生物光子学(显微镜,细胞计数,DNA测序等)和计量学(散射测量,椭圆偏振法),干涉仪和全息术中具有多种颜色的激光器的应用。这些应用需要一种灵活的激光源,可以从一根光纤提供多个波长。
-共聚焦显微镜
-流式细胞术
-荧光
-光遗传学与神经科学
-基因组学
-光敏定位显微成像系统, 随机光学重构显微成像系统, 单分子荧光成像系统
-视紫素刺激
-药物研究
-白光全息
Crystalaser激光合束器主要特点:
-将四种不同颜色的激光束组合成一个光束,并可以选择一个光纤耦合输出或自由空间输出。
-每个激光器可以通过高达20 MHz的TTL信号单独控制开/关。高速数字调制允许以任意模式快速切换激光波长,以进行复杂的实验;
-模拟控制选项可用于控制每个激光器的输出功率水平。
-专有的热管理技术使Nordic合束器能够为多个激光器提供稳定的输出,并在紧凑的外壳中实现低功耗。单模光纤耦合系统可在24小时内达到2%的稳定输出
-对于组合从紫外可见光到红外激光的多个波长的特殊要求,请直接联系我们。
Crystalaser激光合束器型号及规格:
光束之前的重叠 |
<0.05 mrad |
光束指向稳定性 |
<0.02 mrad |
输出稳定性 |
24小时内<2% |
偏振比 |
100:1 |
横向模式 |
TEMoo, M2<1.2 |
单模光纤准直器直径 |
(1/e2) 0.8 (+/-0.1) mm |
工作温度 |
10-35℃ |
合束器尺寸 |
6x19x35 cm3 |
预热时间 |
2分钟可达到95% |
工作电压 |
90-250VAC 或 12-15VDC |
功耗 |
四个激光器<50W |
普通荧光染料规格
因为不同的生物荧光染料需要和不同波长的激光器配合,下表列出了常用的染料对应的激光波长。显微镜多波长激光器的推出为用户提供了很大的灵活性,使原来一次性激发4种染料变成了16种染料,不同染料的组合有了更多种选择。多波长激光合束器使得实验更加灵活。
波长 |
相关的荧光染料 |
|||
375nm |
Blancophor SV |
Calcein Blue |
Dapoxyl |
LysoSensor Blue |
405nm |
Alexa Fluor 405 |
Cascade Blue |
Dylight 405 |
Pacific Blue DAPI |
445nm |
Alexa Fluor 430 |
AmCyan |
Lucifer Yellow |
Sevron Orange |
473nm |
AcGFP1 |
Fura Red |
Midoriishi Cyan |
Procion Yellow |
488nm |
Alexa Fluor 488 |
Cy2 |
Dylight 488 |
Fluorescein |
515nm |
Astrazon Red 6B |
Magdala Red |
PhiYFP |
Sulphorhodamine B |
527nm |
RH 237 |
TurboYFP |
ZsYellow |
Ethidium Homidimer |
532nm |
Alexa Fluor 532 |
NeuroTrace530 |
Propidum Iodide |
LysoTracker Yellow |
561nm |
Alexa Fluor 568 |
Alizalin |
mTangerine |
Rhodamine Cy3 |
593nm |
MCherry |
mPlum |
Texas Red |
mRaspberry |
633nm |
Alexa Fluor 633 |
APC-Cy7 |
Nile Blue |
Allophycocyanin |
640nm |
DilC1 |
NeuroTrac 640 |
TO-Pro-3 |
TOTO-3 |
647nm |
Alexa Fluor 647 |
Cy5 |
BODPY 650 |
Dylight 649 |
660nm |
Alexa Fluor 647 |
SYTO 63 |
BODPY 665 |
|
685nm |
Alexa Fluor 680 |
Cy5.5 |
Dylight 680 |
|
750nm |
Alexa Fluor 750 |
Cy7 |
Dylight 750 |
|
785nm |
Alexa Fluor 790 |
IRDye 800 |
Dylight 800 |
|
