Optogama提供的Yb:KGW晶体具有较大的增益带宽，能够在锁模工作模式下获得<100 fs的脉冲持续时间。与具有类似的大增益带宽的其他掺Yb增益介质相比，掺Yb钨酸盐具有相当高的发射截面。Yb:KGW晶体中的Yb掺杂浓度最高可达5 at.％，无明显淬火。常见的双钨酸盐的热导率范围为3-4 Wm-1K-1。Yb:KGW晶体表现出小的量子缺陷，并且可以在远低于4-5％的量子缺陷下工作。
所属品牌： 立陶宛Optogama
应用类型：
产品型号：Yb:KGW
负责人：李工
联系电话：18926463275
电子邮箱：zxli@welloptics.cn
Yb:KGW晶体, 掺镱钨酸钾钆晶体
Optogama提供的Yb:KGW晶体具有较大的增益带宽，能够在锁模工作模式下获得<100 fs的脉冲持续时间。与具有类似的大增益带宽的其他掺Yb增益介质相比，掺Yb钨酸盐具有相当高的发射截面。Yb:KGW晶体中的Yb掺杂浓度最高可达5 at.％，无明显淬火。常见的双钨酸盐的热导率范围为3-4 Wm-1K-1。Yb:KGW晶体表现出小的量子缺陷，并且可以在远低于4-5％的量子缺陷下工作。
Yb:KGW晶体主要特点
-大增益带宽
-高发射截面
-小量子缺陷
-高掺杂水平
-高导热率
-可根据要求提供定制水晶
Yb:KGW晶体主要应用
-飞秒激光器和再生放大器
-连续和被动锁模薄盘激光器
Yb:KGW晶体光谱和热力学特性
|
参数 |
值 |
|
吸收峰波长 |
980 nm |
|
峰值吸收截面 |
12×10-20 cm2 (E || Nm) |
|
峰值吸收带宽 |
3.7 nm |
|
激光波长 |
1025 (1020-1060) nm |
|
寿命2F5/2能级 |
240 μs |
|
发射截面@1040 nm |
3×10-20 cm2 (E || Nm) |
|
折射率@632.8 nm |
ng= 2.037, np= 1.986, nm= 2.033 |
|
晶体结构 |
单斜晶系 |
|
密度 |
7.25 g/cm3 |
|
Mohs硬度 |
4-5 |
|
热导率 |
Ka= 2.6 Wm-1 K-1 Kb= 3.8 Wm-1 K-1 Kc= 3.4 Wm-1 K-1 |
|
dn/dT |
dnp/dT = -15.7 × 10-6 K-1 dnm/dT = -11.8 × 10-6 K-1 dng/dT = -17.3 × 10-6 K-1 |
|
热膨胀系数 |
αp=1.7×10-6 K-1 αm=11.01×10-6 K-1 αg=17.37×10-6 K-1 |
|
典型掺杂水平 |
1~5 at.% |

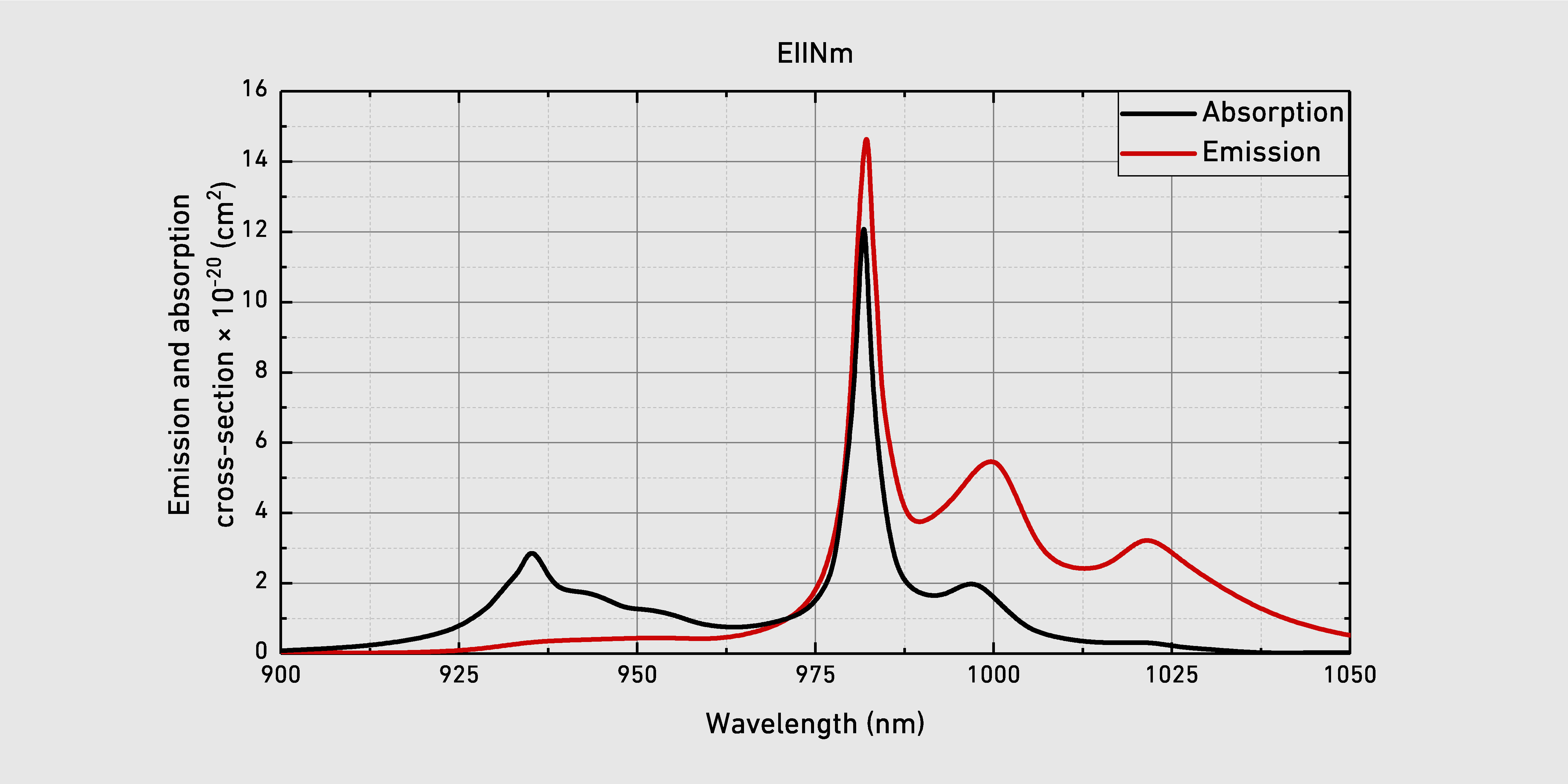

Yb:KGW晶体的吸收和发射曲线
Yb:KGW晶体产品规格
|
参数 |
值 |
|
晶向 |
Ng-cut; Np(b)-cut 和其他可获取的晶向 |
|
通光孔径 |
>90% |
|
面尺寸公差 |
+0.0/-0.1mm |
|
长度公差 |
±0.1mm |
|
平行度误差 |
<10 arcsec |
|
垂直度误差 |
<10 arcmin |
|
倒角保护槽 |
<0.1 mm at 45˚ |
|
表面质量 |
10-5 S-D |
|
表面平整度 |
<λ/10@632.8 nm |
|
涂层 |
AR(R<0.5%) @970 nm-1070 nm |
|
激光损伤阈值 |
>10 J/cm2@1040 nm，10 ns |
Yb:KGW晶体产品型号
|
SKU |
面尺寸/mm |
长度/mm |
端面 |
掺杂 |
涂层 |
|
7049 |
3x3 |
10 |
直角切割 |
1% |
AR/AR@970-1070 nm |
|
7050 |
5x5 |
10 |
直角切割 |
1% |
AR/AR@970-1070 nm |
|
7051 |
3x3 |
10 |
布鲁斯特角切割 |
1% |
无涂层 |
|
7052 |
5x5 |
10 |
布鲁斯特角切割 |
1% |
无涂层 |
|
7053 |
3x3 |
5 |
直角切割 |
2% |
AR/AR@970-1070 nm |
|
7054 |
5x5 |
5 |
直角切割 |
2% |
AR/AR@970-1070 nm |
|
7055 |
3x3 |
5 |
布鲁斯特角切割 |
2% |
无涂层 |
|
7056 |
5x5 |
5 |
布鲁斯特角切割 |
2% |
无涂层 |
|
7057 |
3x3 |
3 |
直角切割 |
3% |
AR/AR@970-1070 nm |
|
7058 |
5x5 |
3 |
直角切割 |
3% |
AR/AR@970-1070 nm |
|
7059 |
3x3 |
3 |
布鲁斯特角切割 |
3% |
无涂层 |
|
7060 |
5x5 |
3 |
布鲁斯特角切割 |
3% |
无涂层 |
|
7061 |
3x3 |
2 |
直角切割 |
5% |
AR/AR@970-1070 nm |
|
7062 |
5x5 |
2 |
直角切割 |
5% |
AR/AR@970-1070 nm |
|
7063 |
3x3 |
2 |
布鲁斯特角切割 |
5% |
无涂层 |
|
7064 |
5x5 |
2 |
布鲁斯特角切割 |
5% |
无涂层 |
