规格

数值

备用单元

微步大小（默认分辨率）

0.49609375 µm

内置控制器

Yes

行程范围

300 mm

11.811"

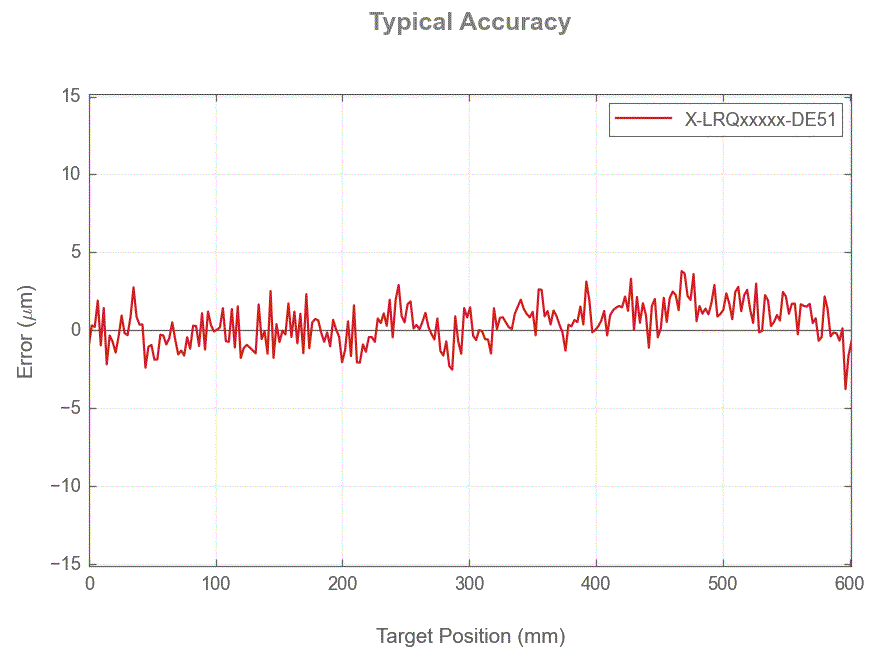

精度（单向）

15 µm

0.000591"

重复性

< 3.5 µm

< 0.000138"

反冲

< 11 µm

< 0.000433"

最大速度

205 mm/s

8.071"/s

最小速度

0.000303 mm/s

0.000012"/s

速度分辨率

0.000303 mm/s

0.000012"/s

编码器类型

线性正交编码器

编码器分辨率

50 nm

峰值推力

100 N

22.4 lb

反向驱动力

93 N(± 30%)

20.9 lb(± 30%)

最大连续推力

100 N

22.4 lb

通信接口

RS-232

通信协议

Zaber ASCII (Default), Zaber Binary

最大中心载荷

1000 N

224.3 lb

最大悬臂荷载

3000 N⋅cm

4248.4 oz⋅in

导向装置类型

循环球线性导轨

垂直跳动

< 35 µm

< 0.001378"

水平跳动

< 30 µm

< 0.001181"

Pitch

0.034°

0.593 mrad

Roll

0.015°

0.262 mrad

Yaw

0.03°

0.523 mrad

节距刚度

640 N⋅m/°

27 µrad/N⋅m

滚动刚度

1850 N⋅m/°

9 µrad/N⋅m

偏航刚度

665 N⋅m/°

26 µrad/N⋅m

最大电流消耗

1200 mA

电源

24-48 VDC

电源插头

2-pin screw terminal

每电机转速的线性运动

6.35 mm

0.250"

每转电机步数

200

电机类型

Stepper (2 phase)

电机额定电流

2300 mA/phase

电感

2.8 mH/phase

默认分辨率

1/64 of a step

数据电缆连接

Locking 4-pin M8

机械驱动系统

精密导螺杆

限位或原位传感

磁性原位传感器

手动控制

带按钮开关的分度旋钮

运动轴

1

LED指示灯

Yes

安装接口

M6 and M3 threaded holes

工作温度范围

0 to 50 °C

真空兼容

No

符合RoHS

Yes

符合CE标准

Yes

重量

3.48 kg

7.672 lb
