规格

数值

备用单元

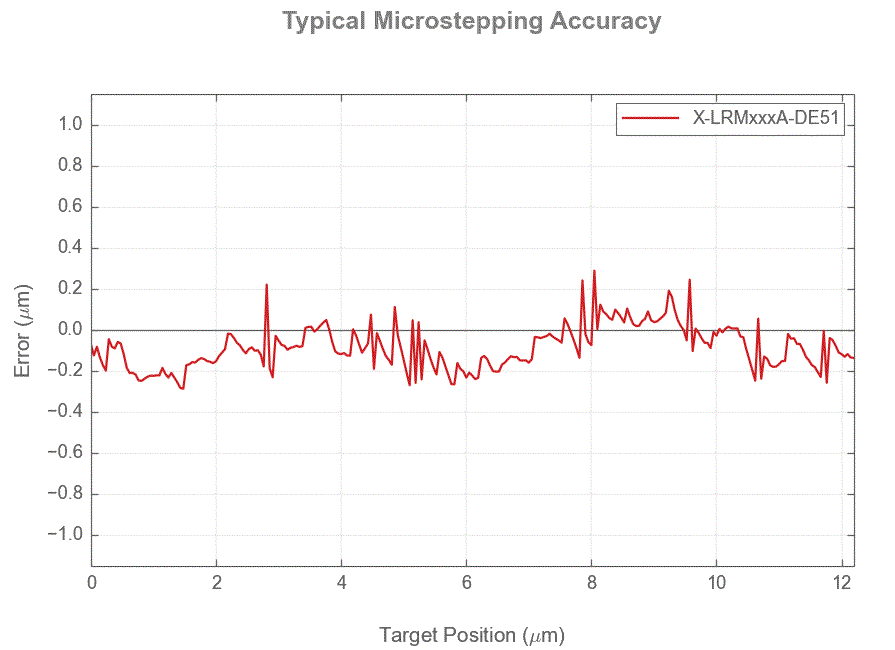

微步大小（默认分辨率）

0.047625 µm

内置控制器

Yes

行程范围

100 mm

3.937"

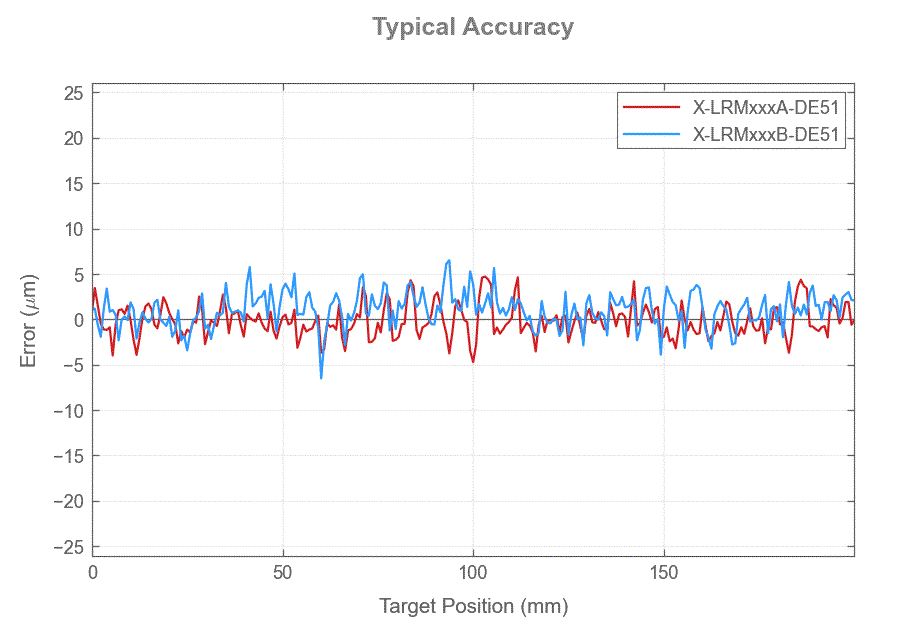

精度（单向）

15 µm

0.000591"

重复性

< 4 µm

< 0.000157"

反冲

< 5 µm

< 0.000197"

最大速度

25 mm/s

0.984"/s

最小速度

0.000029 mm/s

0.000001"/s

速度分辨率

0.000029 mm/s

0.000001"/s

编码器类型

线性正交编码器

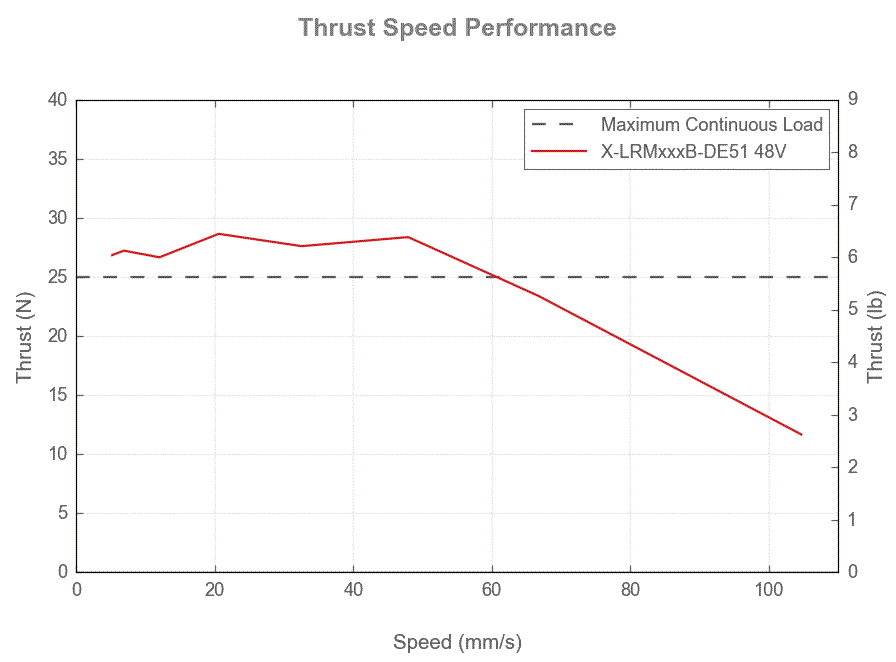

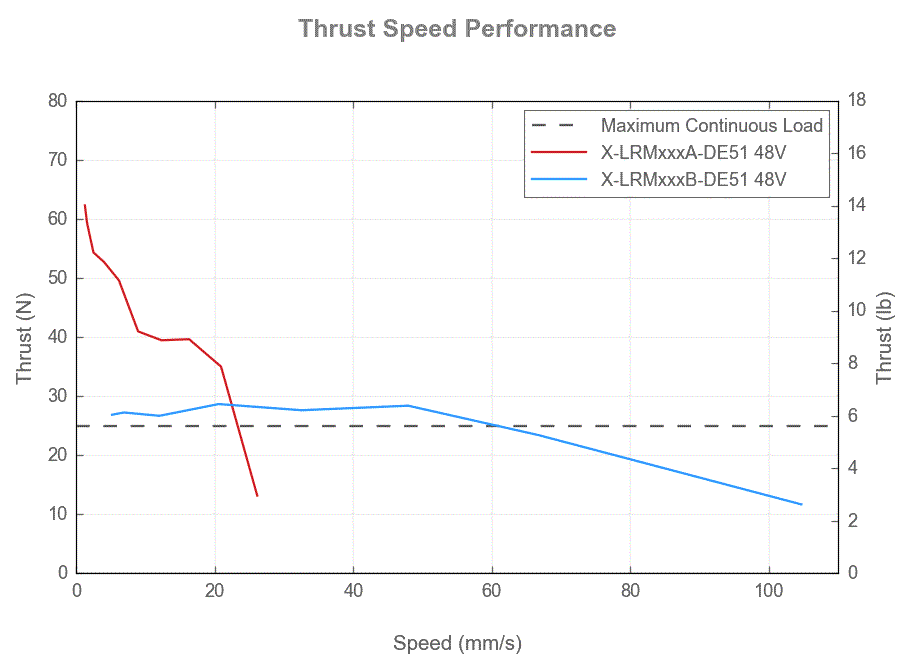

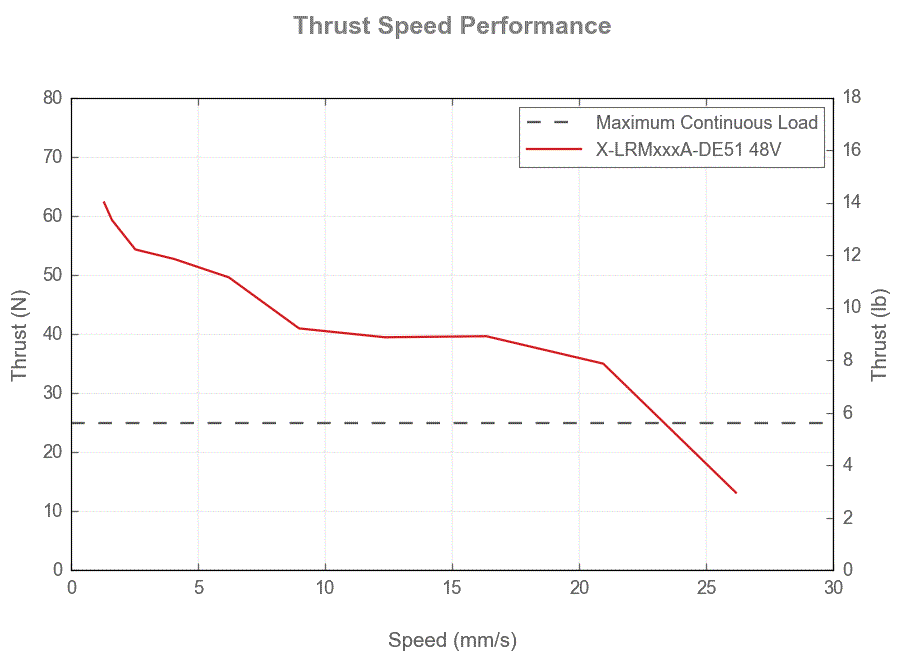

峰值推力

50 N

11.2 lb

最大连续推力

25 N

5.6 lb

通信接口

RS-232, USB 2.0

通信协议

Zaber ASCII (Default), Zaber Binary

最大中心载荷

500 N

112.1 lb

最大悬臂荷载

1500 N⋅cm

2124.2 oz⋅in

导向装置类型

循环滚珠轴承

垂直跳动

< 8 µm

< 0.000315"

水平跳动

< 12 µm

< 0.000472"

Pitch

0.02°

0.349 mrad

Roll

0.02°

0.349 mrad

Yaw

0.02°

0.349 mrad

节距刚度

750 N⋅m/°

23 µrad/N⋅m

滚动刚度

550 N⋅m/°

32 µrad/N⋅m

偏航刚度

400 N⋅m/°

44 µrad/N⋅m

最大电流消耗

350 mA

电源

24-48 VDC

电源插头

2-pin Screw Terminal

每电机转速的线性运动

0.6096 mm

0.024"

每转电机步数

200

电机类型

Stepper (2 phase)

电机额定电流

600 mA/phase

电感

3.5 mH/phase

默认分辨率

1/64 of a step

数据电缆连接

Locking 4-pin M8

机械驱动系统

精密导螺杆

限位或原位传感

磁性原位传感器

手动控制

Yes

运动轴

1

LED指示灯

M3 and M6 threaded holes

安装接口

0 to 50 °C

工作温度范围

No

真空兼容

Yes

符合RoHS

< 10 µm

< 0.000394"

符合CE标准

Yes

重量

1.14 kg

2.513 lb
