规格

数值

备用单元

微步长（默认分辨率）

1.984375 µm

内置控制器

Yes

行程范围

75 mm

2.953"

精度（单向）

108 µm

0.004252"

重复性

< 4 µm

< 0.000157"

反弹

< 80 µm

< 0.003150"

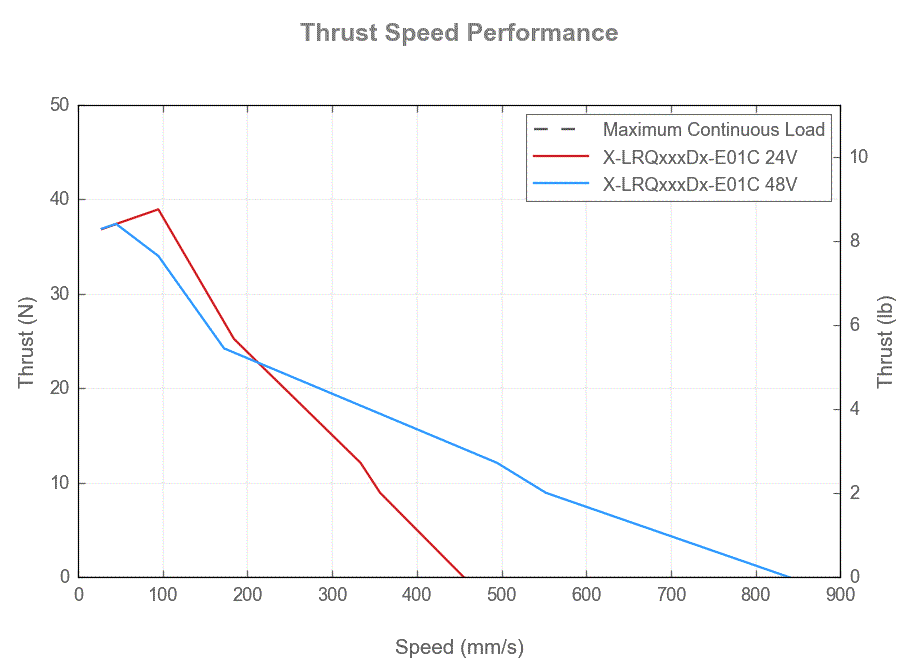

最大速度

840 mm/s

33.071"/s

最低速度

0.001212 mm/s

0.000048"/s

速度分辨率

0.001212 mm/s

0.000048"/s

编码器分辨率

500 CPR

2000 states/rev

编码器类型

旋转正交编码器

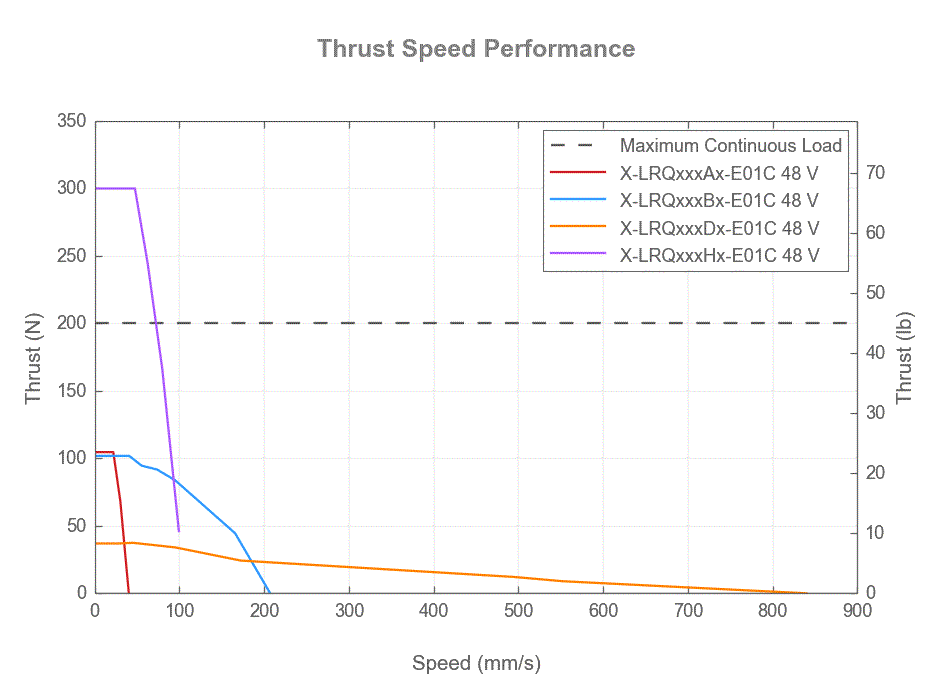

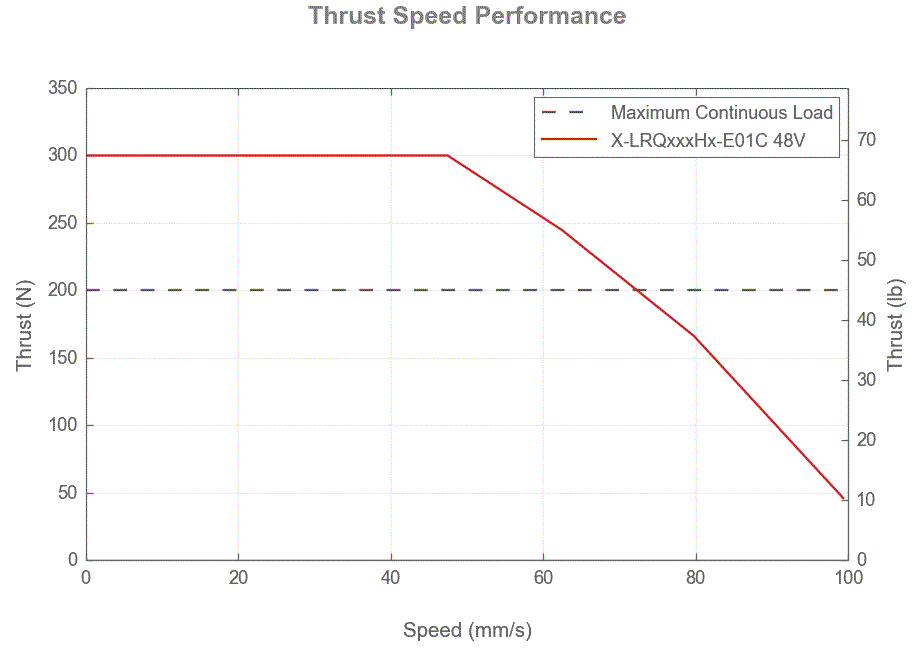

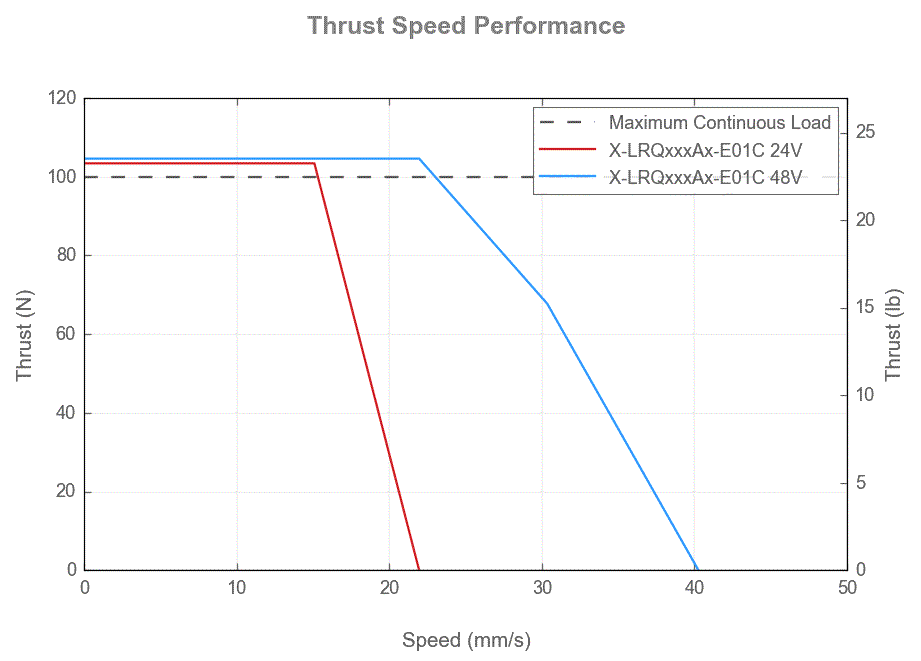

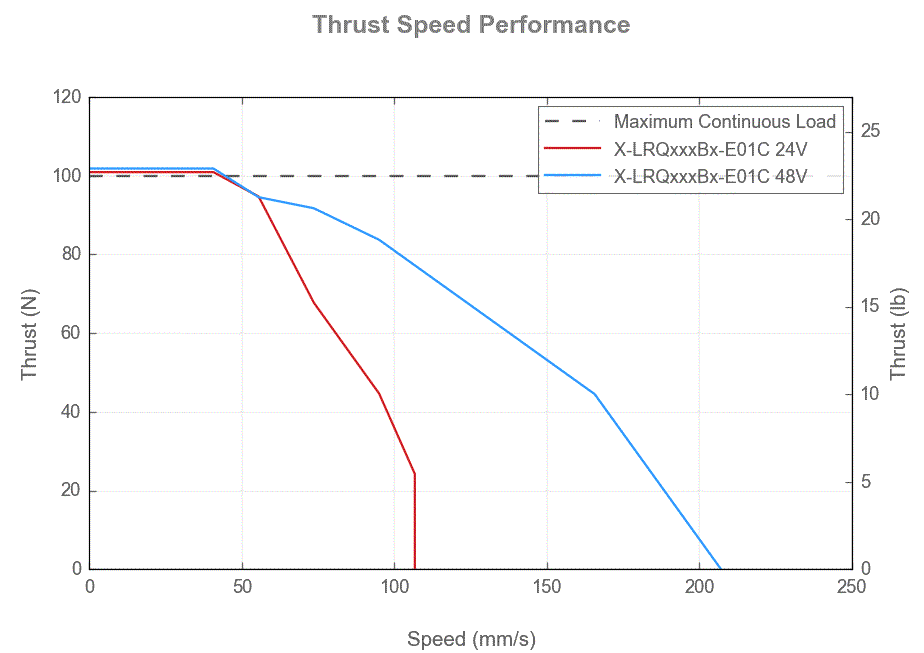

峰值推力

25 N

5.6 lb

反向驱动力

27 N(± 30%)

6.1 lb(± 30%)

最大连续推力

25 N

5.6 lb

通信接口

RS-232

通信协议

Zaber ASCII (Default), Zaber Binary

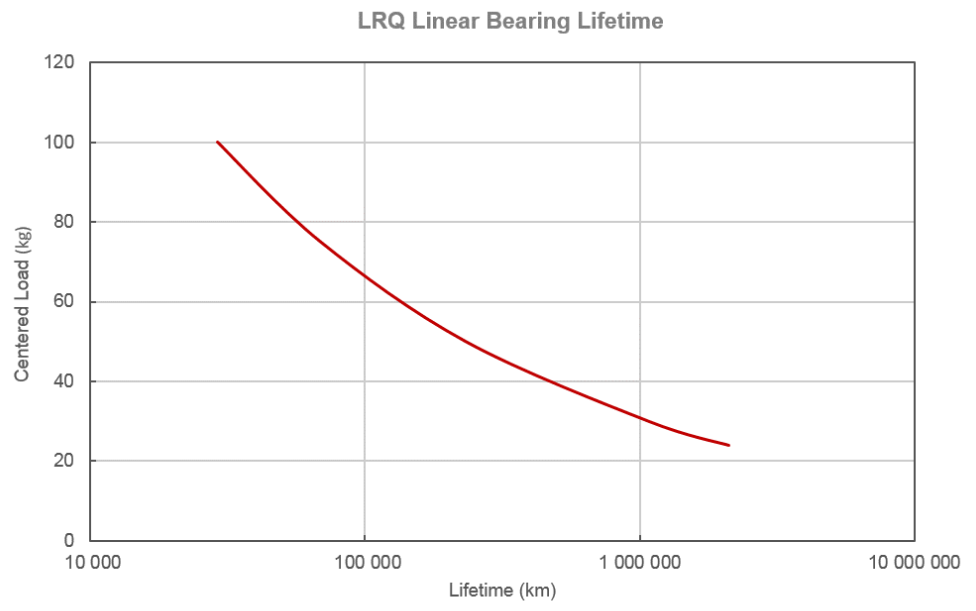

最大中心负载

1000 N

224.3 lb

最大悬臂负载

3000 N⋅cm

4248.4 oz⋅in

导向类型

循环滚珠直线导轨

垂直跳动

< 20 µm

< 0.000787"

水平跳动

< 20 µm

< 0.000787"

Pitch

0.025°

0.436 mrad

Roll

0.01°

0.174 mrad

Yaw

0.02°

0.349 mrad

节距刚度

640 N⋅m/°

27 µrad/N⋅m

滚动刚度

1850 N⋅m/°

9 µrad/N⋅m

偏航刚度

665 N⋅m/°

26 µrad/N⋅m

最大电流消耗

1200 mA

电源

24-48 VDC

电源插头

2-pin screw terminal

每电机转速的线性运动

25.4 mm

1.000"

每转电机步数

200

电机类型

Stepper (2 phase)

电机额定电流

2300 mA/phase

电感

2.8 mH/phase

默认分辨率

1/64 of a step

数据线连接

Locking 4-pin M8

机械传动系统

精密丝杆

限制或家庭感应

磁性家庭传感器

手动

带按钮开关的分度旋钮

运动轴

1

LED指示灯

Yes

安装接口

M6 and M3 threaded holes

工作温度范围

0 to 50 °C

真空兼容

No

符合RoHS标准

Yes

符合CE标准

Yes

重量

2.38 kg

5.247 lb
