规格

数值

备用单元

微步大小（默认分辨率）

0.047625 µm

内置控制器

Yes

行程范围

25.4 mm

1.000"

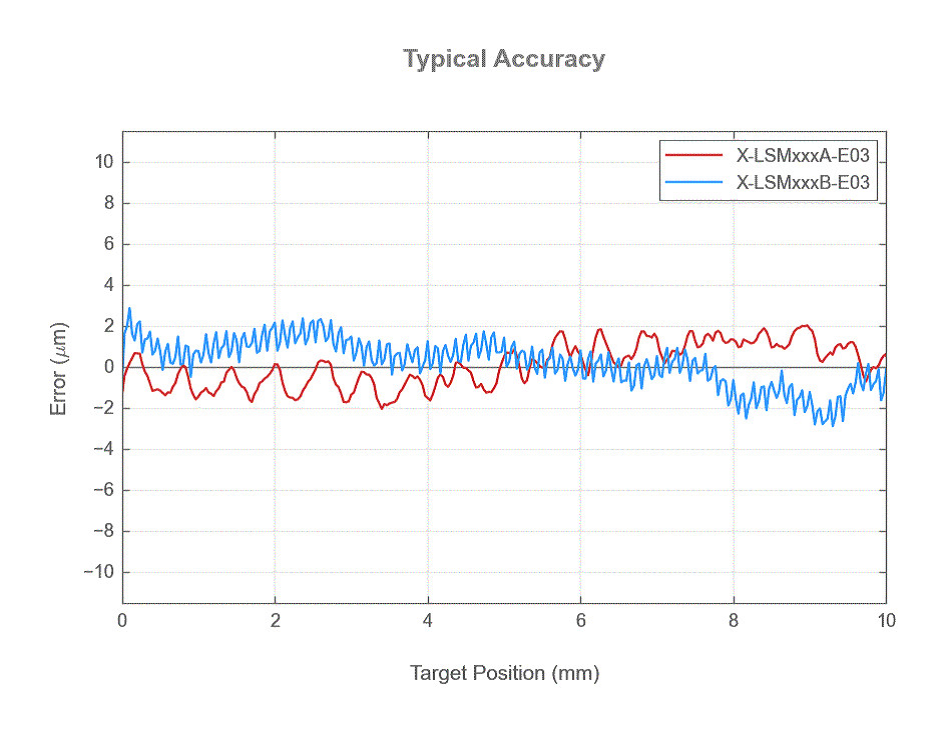

精度（单向）

15 µm

0.000591"

重复性

< 3 µm

< 0.000118"

反冲

< 12 µm

< 0.000472"

最大速度

26 mm/s

1.024"/s

最小速度

0.000029 mm/s

0.000001"/s

速度分辨率

0.000029 mm/s

0.000001"/s

编码器类型

200 CPR

800 states/rev

编码器分辨率

旋转正交编码器

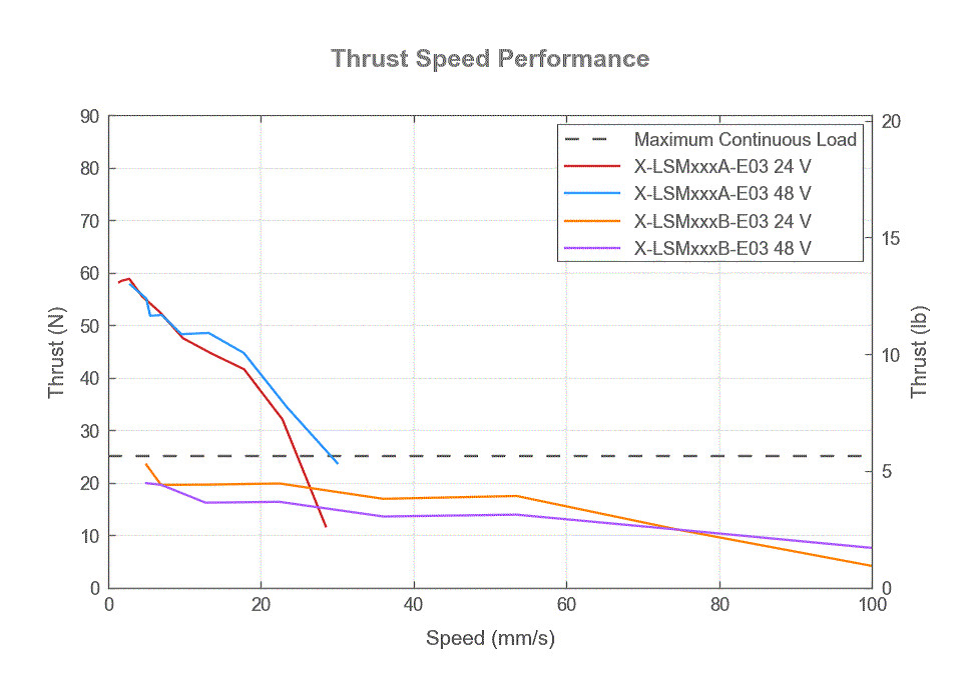

峰值推力

55 N

12.3 lb

最大连续推力

25 N

5.6 lb

通信接口

RS-232

通信协议

Zaber ASCII (Default), Zaber Binary

最大中心载荷

100 N

22.4 lb

最大悬臂荷载

300 N⋅cm

424.8 oz⋅in

导向装置类型

滚针轴承

垂直跳动

< 8 µm

< 0.000315"

水平跳动

< 12 µm

< 0.000472"

Pitch

0.02°

0.349 mrad

Roll

0.02°

0.349 mrad

Yaw

0.03°

0.523 mrad

节距刚度

55 N⋅m/°

317 µrad/N⋅m

滚动刚度

52.5 N⋅m/°

332 µrad/N⋅m

偏航刚度

85 N⋅m/°

205 µrad/N⋅m

最大电流消耗

350 mA

电源

24-48 VDC

电源插头

2-pin Screw Terminal

每电机转速的线性运动

0.6096 mm

0.024"

每转电机步数

200

电机类型

Stepper (2 phase)

电机额定电流

600 mA/phase

电感

3.5 mH/phase

默认分辨率

1/64 of a step

数据电缆连接

Locking 4-pin M8

机械驱动系统

精密丝杆

限位或原位传感

磁性家庭传感器

手动控制

No

运动轴

1

安装接口

Yes

LED指示灯

M3 and M6 threaded holes and M4 threaded centre hole

工作温度范围

0 to 50 °C

真空兼容

No

符合RoHS

Yes

阶段平衡度

< 25 µm

< 0.000984"

符合CE标准

Yes

重量

0.35 kg

0.772 lb
