规格

数值

备用单元

微步大小（默认分辨率）

4.21875 µm

内置控制器

Yes

行程范围

595 mm

23.425"

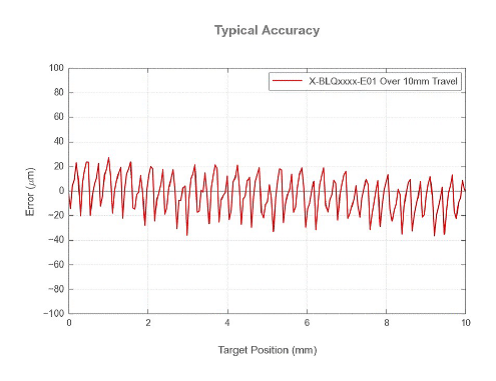

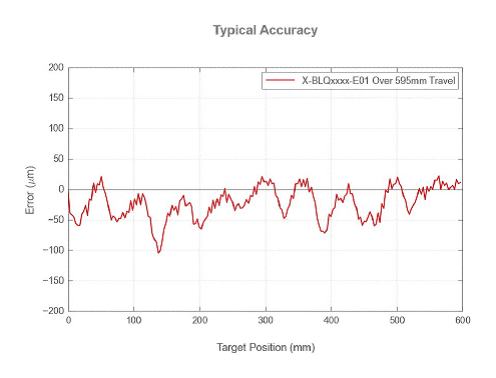

精度（单向）

700 µm

0.027559"

重复性

< 10 µm

< 0.000394"

反冲

< 50 µm

< 0.001968"

最大速度

2000 mm/s

78.740"/s

最小速度

0.002576 mm/s

0.000101"/s

速度分辨率

0.002576 mm/s

0.000101"/s

编码器类型

500 CPR

2000 states/re

编码器分辨率

旋转正交编码器

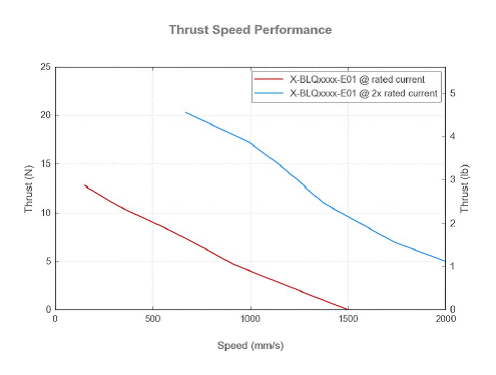

峰值推力

20 N

4.5 lb

最大连续推力

20 N

4.5 lb

通信接口

RS-232

通信协议

Zaber ASCII (Default), Zaber Binary

最大中心载荷

200 N

44.9 lb

最大悬臂荷载

600 N⋅cm

849.7 oz⋅in

导向装置类型

滚柱轴承

垂直跳动

< 60 µm

< 0.002362"

水平跳动

< 13 µm

< 0.000512"

最大电流消耗

1100 mA

电源

24-48 VDC

每电机转速的线性运动

54 mm

2.126"

每转电机步数

200

电机类型

Stepper (2 phase)

电机额定电流

1250 mA/phase

电感

2.8 mH/phase

默认分辨率

1/64 of a step

数据电缆连接

Locking 4-pin M8

机械驱动系统

精密丝杆

限位或原位传感

磁性家庭传感器

手动控制

带按钮开关的分度旋钮

运动轴

1

安装接口

M6 threaded holes and 8-32 threaded holes

工作温度范围

0 to 50 °C

真空兼容

No

符合RoHS

Yes

阶段平衡度

< 100 µm

< 0.003937"

符合CE标准

Yes

重量

2.55 kg

5.622 lb
