三波长聚焦镜

三波长聚焦镜

传统的聚焦镜只能聚焦一个波长,三波长聚焦镜充分利用了衍射光学的原理,通过精巧的表面微结构设计,使得DOE对1064nm,532nm和355nm三个激光倍频波长具有完全相同的聚焦效果,这就为很多激光加工客户提供了极大的便利。三波长聚焦镜也被称为消色差聚焦镜,消色差聚焦DOE,三波长聚焦DOE,Diffractive Achromat。

所属品牌: 以色列Holo/Or

应用类型: 高端激光加工

产品型号:TW-001-UQI-Y-A

负责人:林工 DOE
联系电话:13691926712 电子邮箱:linzehao@welloptics.cn

规格书下载 添加到询价单

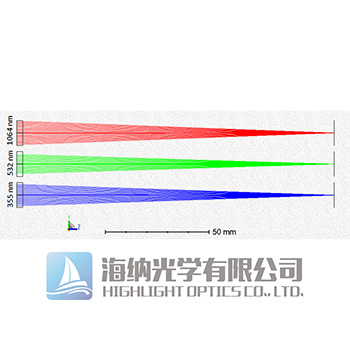

可以同时聚焦1064nm,532nm,355nm激光


三波长聚焦镜介绍

HOLO/OR提供三波长聚焦镜,它适用于使用3种激光波长的应用场合,能把3个不同的激光波长聚焦成一个焦点。例如用于具有相同焦距的3个不同谐波的NdYAG激光器(355nmm 532nm1064nm)。

三波长聚焦镜适合高功率的应用,它是使用带有不同折射率的消色差镜片制造而成,通常受限于激光损伤阈值。 由于衍射光学元件高精度的制造方法,在对应的3种设计波长上,消色差聚焦镜能够达到无像差的效果,与标准的消相差镜片相比,可实现更加紧密的对焦和更高的焦点功率密度。

消色差聚焦镜它的外形是平面镜形,轻薄的镜片,很容易集成到一些空间有限的高功率系统的应用中。


三波长聚焦镜与其他普通消色差镜片的优缺点对比:

参数对比

普通熔融石英透镜

普通消色差镜片

消色差聚焦镜

球差校正

×

色差校正

×

是否紧凑小巧

×

Coefficient of thermal defocus

-21.1

取决于材质

1.1

激光损伤阈值(LDT

High

Low

High

衍射效率

Close to 100%

Close to 100%

>90% for designed wavelengths



三波长聚焦镜的标准品型号规格

HOLO/OR目前提供三波长TW-001-UQI-Y-A,焦距为150毫米,三个设计波长为355,5321064nm

其他波长、元素尺寸和EFL值可咨询

型号

焦距

Element Thickness

透镜尺寸mm

有效孔径mm

材质

设计波长 nm

TW-001-UQI-Y-A

150 [mm]

3 [mm]

15 [mm]

12 [mm]

熔融石英

355, 532, 1064
