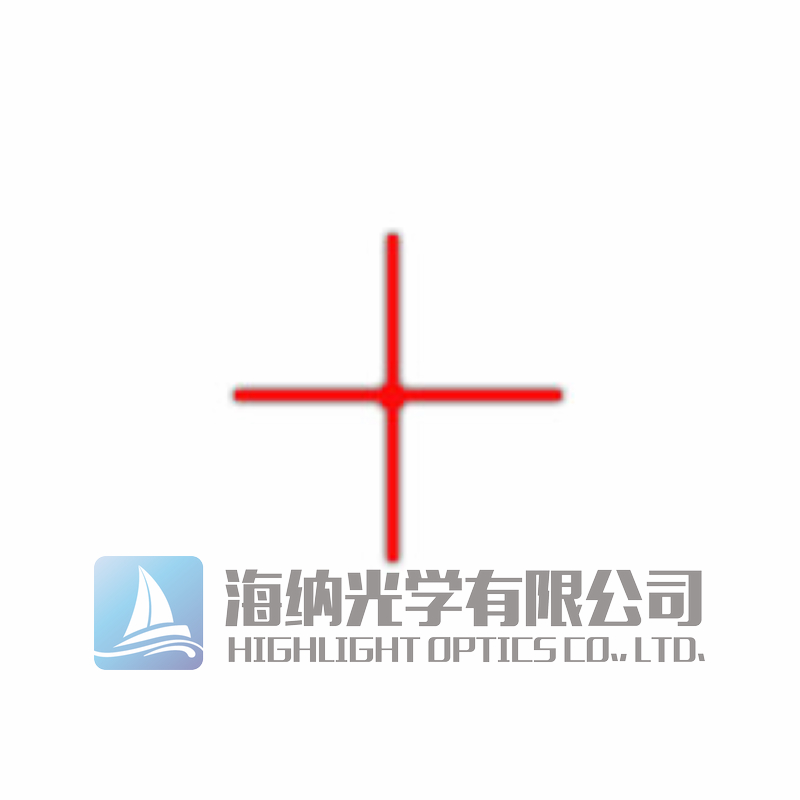

十字线结构光的图案由2条长度宽度都相等的直线组成,就像一个“十”字一样,垂直交叉而形成。激光波长,十字线长度和发散角都可以定制。它的材质可以是玻璃或者塑料,尺寸可以根据用户的需求来切割。我们也可提供十字线激光模组。十字线结构光DOE又可以称为十字线结构光衍射元件,激光十字线图案,Crosshair。
所属品牌: 德国Holoeye
应用类型:
产品型号:PCR-520-5
负责人:郭工
联系电话:13434776712
电子邮箱:syguo@welloptics.cn
发散角60.3°,十字线结构光 DOE

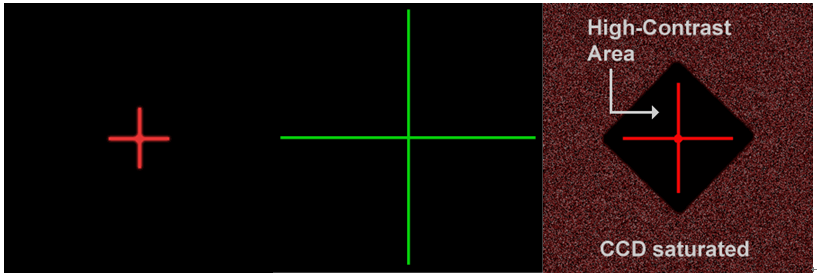

十字线DOE是由2条完全相同的直线组成,垂直交叉排布,就像一个“十”字一样。目前,可提供的十字线结构光DOE标准品有15种,设计波长在450nm-645nm,X轴角度(发散角)在2°-60.3°之间。在工作距离100mm下,测得十字线结构光DOE的X轴长度从3.4mm到116.1 mm。
十字线DOE命名规则如下:
PCR-(波长)-(x轴角度)
例如:PCR-645-2,为波长645nm,x轴角度2度的十字线塑料衍射元件
十字线结构光DOE型号规格:
DOE型号 |
描述 |
设计波长 |
波长范围 |
x 轴长度 |
x 轴角度 |
PCR-645-2 |
十字线 |
645 nm |
600–645 nm |
3.4 mm |
2.0° |
PCR-520-5 |
十字线 |
520 nm |
488–600 nm |
8.7 mm |
5.0° |
PCR-520-5 |
十字线 |
520 nm |
488–600 nm |
8.7 mm |
5.0° |
PCR-532-25 |
十字线 |
532 nm |
500–640 nm |
45.1 mm |
25.4° |
PCR-633-10-H |
十字线 |
633 nm |
530–670 nm |
17.5 mm |
10.0° |
PCR-633-10 |
十字线 |
633 nm |
570–690 nm |
17.5 mm |
10.0° |
PCR-520-15 |
十字线 |
520 nm |
480–550 nm |
26.4 mm |
15.0° |
PCR-640-15 |
十字线 |
640 nm |
500–640 nm |
26.3 mm |
15.0° |
PCR-645-25 |
十字线 |
645 nm |
600–800 nm |
44.3 mm |
25.0° |
PCR-640-30 |
十字线 |
640 nm |
580–650 nm |
53.6 mm |
30.0° |
PCR-645-37 |
十字线 |
645 nm |
630–700 nm |
66.8 mm |
37.0° |
PCR-633-45 |
十字线 |
633 nm |
500–640 nm |
83.0 mm |
45.0° |
PCR-515-52 |
十字线 |
515 nm |
440–540 nm |
97.6 mm |
52.0° |
PCR-635-60 |
十字线 |
635 nm |
580–690 nm |
115.5 mm |
60.0° |
PCR-450-60 |
十字线 |
450 nm |
420–520 nm |
116.1 mm |
60.3° |
结构光DOE的材质一般为聚甲基丙烯酸甲酯(PMMA)或聚碳酸酯(PC)2种。标准品的形状都是圆形,直径为8 mm,厚度在1-1.2mm之间,小巧精致,非常方便制造商安装于激光模组,激光模块或光学元件中。
