TE压阻传感器、表压传感器和差压传感器的基础知识和应用

作者:郭sy 时间:2024-11-28

TE压力传感器(泰科压力传感器)应用范围广泛,可以应用于医疗和工业上。医疗上可以应用于呼吸机、睡眠诊断设备、睡眠呼吸暂停治疗设备、肺活量计、麻醉设备、透析仪、鼓气机和制氧机等。工业上可以应用于流量控制器、过滤监控、泄漏检测、工业打印机和舱内气压等。鼓气机是一种将气体注入病人体内的设备,注入气体将充盈人体内部空间,以便进行内窥镜检查或手术。


TE Connectivity压力传感器在工业上常见应用的案例,暖通空调应用。传感器是大多数暖通空调制冷系统不可或缺的一部分,它们不仅有助于保持舒适的室内气候,还有助于该系统正常运转。

TE Connectivity传感器具有诊断功能,可以帮助识别可降低效率或导致重大故障的系统或设备问题。 从通风系统到设施内的冷却、加热和制冷设备,传感器技术有助于缩短停机时间、提高生产效率和降低维护成本,同时还可提高效率和降低运营成本。暖通空调传感器和控制装置多年来一直在发展,并将继续发展,以满足世界各地OEM和人们的需求。在过去30年中,人们不断推动暖通空调系统提高效率,改善温度控制,并希望监测和调节其他物理参数,如湿度、空气质量等。这种演变促使需要更多的传感器来监控和控制系统,但也需要新的传感器类型,如可监测占用率、湿度、二氧化碳含量和其他参数的传感器。

压力传感器、压力换能器和压力变送器区分

泰科压力传感器、压力换能器和压力变送器这几个术语在工业领域的某些情况下是可互换的。 压力传感器可以用4-20mA的输出信号描述,而压力换能器使用毫伏级的信号描述。一旦描述了相关详情以定义输出信号和应用,就可以确定正确的术语。下面是介绍每个术语及其优势和限制的快速指南。


压力传感器,毫伏 (mV) 输出信号(也是所有压力类型的通用术语);测量压力的设备。通常可在距离电子设备十 (10)至二十(20) 英尺的情况下使用毫伏输出信号,而没有显著的信号损耗。信号与电源成正比。具有10mV/V输出信号的5VDC电源可产生0-50mV的输出信号。粘结箔应变片或薄膜技术等旧有技术可产生2-3mV/V(毫伏/伏)输出信号,而MEMS技术可以可靠地产生20mV/V输出信号。毫伏级输出信号使设计工程师能够灵活地根据系统需要调节输出信号,并可减小封装尺寸及降低成本。


压力换能器,高电平电压或频率输出信号,包括 0.5 4.5V 比率(输出信号与电源成正比)、1-5V 1-6 kHz。这些输出信号应在电子设备的二十(20) 英尺范围内使用。电压输出信号可为井口SCADA 系统等远程电池供电设备提供低功耗。除需要5 VDC稳压电源的0.5-4.5 V输出外,电源电压通常为8-28 VDC0-5V等旧电压输出信号不具有在传感器处于零压力时存在信号的“非零最小输出”功能。此类风险在于系统无法区分没有输出的传感器故障与零压力这两种情况。


电流输出信号即4-20mA420mA),设备测量的是电流而不是电压。TE压力变送器是两线设备(红色为电源线,黑色为接地线)。4-20mA压力变送器提供良好的抗电磁干扰能力(EMI/RFI),并且需要8-28VDC的电源。因为信号在产生电流,所以如果在全压力条件下操作,则会消耗更多的电池寿命。


压力传感器基本知识


压阻压力传感器的原理结构

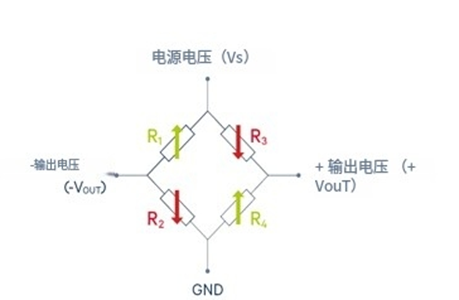

压阻效应描述了由于压力或张力而引起的材料电阻的变化。压阻传感器是硅半导体,内置电阻测量桥(惠氏桥)。由于压力差,膜弯曲,电阻变形,两个电阻增加,两个减少,以确保高输出信号和高灵敏度。


压阻传感器优点如下。有非常小的外形尺寸、极度精确、极佳的灵敏度、测量即使是最小的差压和非常好的抗过压性能。


表压传感器,测量与环境气压相关的压力。气压波动直接传递到压力读数,高于环境压力的表压称为正压,如果测得的压力低于大气压,则称为负压或真空表压。


差压传感器,测量任意两个压力之间的压力差,具有两个独立的压力端口,测量正压和负压p1>p2p1<p2。应用:医疗技术中呼吸流量的测定-控制暖通空调应用中的空气流量-过滤器监控。
